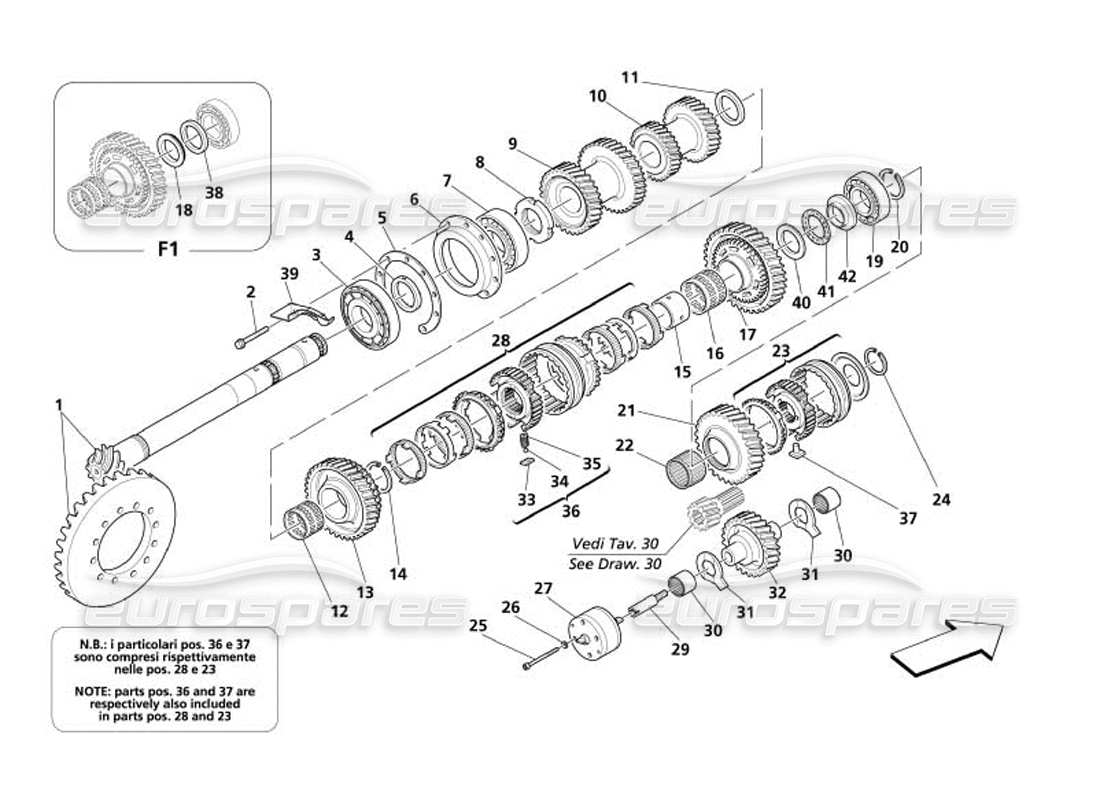

031 - Engrenages à arbre posé
Maserati 4200 Coupe (2005) Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
185679
ENSEMBLE DE BISEAUX COMPLET
depuis
£617,93
depuis
£617,93
#
002
MPN:
16287731
VIS
depuis
£1,17
depuis
£1,17
#
003
MPN:
185022
ROULEMENT À ROULEAUX
depuis
£85,71
depuis
£85,71
#
004
MPN:
185045
BAGUE D'ENREGISTREMENT
Épaisseur mm. 7,10
depuis
£18,59
depuis
£18,59
#
004
MPN:
185046
BAGUE D'ENREGISTREMENT
Épaisseur mm. 6,85 – Adaptation possible
depuis
£18,59
depuis
£18,59
#
004
MPN:
185047
BAGUE D'ENREGISTREMENT
Épaisseur mm. 6,60 – Adaptation possible
depuis
£18,59
depuis
£18,59
#
005
MPN:
185042
BAGUE D'ENREGISTREMENT
Épaisseur mm. 2,8
depuis
£5,89
depuis
£5,89
#
005
MPN:
185043
BAGUE D'ENREGISTREMENT
Épaisseur mm. 2,5 – Adaptation possible
depuis
£10,25
depuis
£10,25
#
005
MPN:
185044
BAGUE D'ENREGISTREMENT
Épaisseur mm. 2,2 – Adaptation possible
depuis
£15,65
depuis
£15,65
#
006
MPN:
185020
SUPPORT DE ROULEMENT
depuis
£79,07
depuis
£79,07
#
007
MPN:
185021
ROULEMENT À ROULEAUX
depuis
£75,93
depuis
£75,93
#
008
MPN:
185019
ANNEAU
depuis
£13,92
depuis
£13,92
#
009
MPN:
182287
3RD ET 4TH ENGRENAGES ENTRAÎNÉS
depuis
£234,04
depuis
£234,04
#
010
MPN:
182288
5TH ET 6TH ENGRENAGES ENTRAÎNÉS
depuis
£168,06
depuis
£168,06
#
011
MPN:
183974
ANNEAU
Épaisseur mm. 4,30
depuis
£19,23
depuis
£19,23
#
011
MPN:
185038
ANNEAU
Épaisseur mm. 3,95 – Adaptation possible
depuis
£18,59
depuis
£18,59
#
011
MPN:
185039
ANNEAU
Épaisseur mm. 3,60 – Adaptation possible
depuis
£18,59
depuis
£18,59
#
012
MPN:
184014

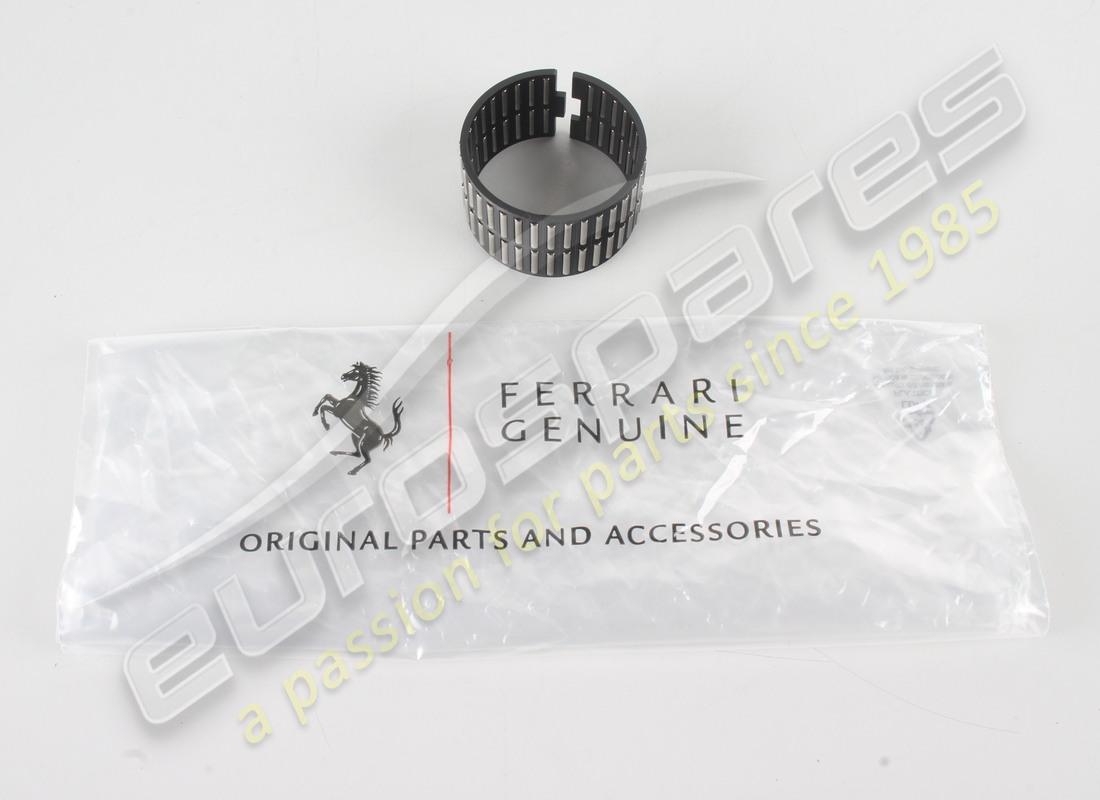

CAGE À ROULEAU
depuis
£11,42
depuis
£11,42
#
013
MPN:
182293
PIGNON COMPLET POUR 2ND ENGRENAGES
Valable pour F1
depuis
£155,82
depuis
£155,82
#
013
MPN:
198263
PIGNON COMPLET POUR 2ND ENGRENAGES
Pas pour F1
depuis
£172,28
depuis
£172,28
#
014
MPN:
183976
ANNEAU SOUPLE
Épaisseur mm. 2,10
depuis
£7,04
depuis
£7,04
#
014
MPN:
185036
ANNEAU SOUPLE
Épaisseur mm. 1,85 – Adaptation possible
depuis
£20,51
depuis
£20,51
#
014
MPN:
185037
ANNEAU SOUPLE
Épaisseur mm. 1,60 – Adaptation possible
depuis
£24,74
depuis
£24,74
#
015
MPN:
183971
BAGUE
depuis
£44,88
depuis
£44,88
#
016
MPN:
184016
CAGE À ROULEAU
depuis
£13,71
depuis
£13,71
#
017
MPN:
182299
PIGNON COMPLET POUR 1ST ENGRENAGES
depuis
£362,47
depuis
£362,47
#
018
MPN:
183972
ANNEAU
Épaisseur mm. 5,10 – Valable pour F1
depuis
£44,56
depuis
£44,56
#
018
MPN:
185040
ANNEAU
Épaisseur mm. 4,85 – Adaptation possible – Valable pour F1
depuis
£24,36
depuis
£24,36
#
018
MPN:
185041
ANNEAU
Épaisseur mm. 4,60 – Adaptation possible – Valable pour F1
depuis
£21,79
depuis
£21,79
#
019
MPN:
184020
ROULEMENT À ROULEAUX
depuis
£83,84
depuis
£83,84
#
020
MPN:
184042
ANNEAU SOUPLE
depuis
£7,39
depuis
£7,39
#
021
MPN:
199534
PIGNON COMPLET POUR MARCHE ARRIÈRE
depuis
£446,50
depuis
£446,50
#
022
MPN:
184018
CAGE À ROULEAU
depuis
£16,76
depuis
£16,76
#
023
MPN:
326260
SYNCHRONISEUR COMPLET DE MARCHE ARRIÈRE
depuis
£1 252,17
depuis
£1 252,17
Cette pièce remplace le numéro de pièce 193439
#
024
MPN:
184041
ANNEAU SOUPLE
depuis
£2,63
depuis
£2,63
#
025
MPN:
14303624
VIS
depuis
£0,47
depuis
£0,47
#
026
MPN:
10571379
Rondelle
depuis
£0,53
depuis
£0,53
#
027
MPN:
182279
POMPE À HUILE COMPLÈTE
depuis
£348,74
depuis
£348,74
#
028
MPN:
185164
1ST ET 2ND SYNCHRONISATEUR COMPLET D'ENGRENAGES
Valable pour F1
depuis
£759,60
depuis
£759,60
#
028
MPN:
198267
1ST ET 2ND SYNCHRONISATEUR COMPLET D'ENGRENAGES
Pas pour F1
depuis
£363,39
depuis
£363,39
#
029
MPN:
182415
ÉPINGLE
depuis
£48,01
depuis
£48,01
#
030
MPN:
184017
BOÎTIER À ROULEAU
depuis
£5,71
depuis
£5,71
#
031
MPN:
183975
ANNEAU
depuis
£14,74
depuis
£14,74
#
032
MPN:
199532
ENGRENAGE RALENTI POUR MARCHE ARRIÈRE
depuis
£477,82
depuis
£477,82
#
033
-
PLAQUET POUR SYNCHRONISEUR
Pas comme pièce de rechange fournie dans le kit. 188320 et 195991
#
034
-
BALLE
Pas comme pièce de rechange fournie dans le kit. 188320 et 195991
#
035
-
RESSORT POUR BALLE
Pas comme pièce de rechange fournie dans le kit. 188320 et 195991
#
036
MPN:
188320
PLAQUETTE POUR KIT DE REMPLACEMENT SYNCHRONISEUR/BILLE/RESSORT
Valable pour F1
depuis
£7,80
depuis
£7,80
#
036
MPN:
195991
PLAQUETTE POUR KIT DE REMPLACEMENT SYNCHRONISEUR/BILLE/RESSORT
Pas pour F1
depuis
£11,40
depuis
£11,40
Cette pièce remplace le numéro de pièce 194029
#
037
MPN:
193440
KIT PLAQUETTES/MARCHE SYNCHRO
depuis
£2,75
depuis
£2,75
Cette pièce remplace le numéro de pièce 193484
#
038
MPN:
182326
ESPACEUR
Valable pour F1
depuis
£40,96
depuis
£40,96
#
039
MPN:
185713
CONVOYEUR D'HUILE
depuis
£16,59
depuis
£16,59
#
040
MPN:
196524
ANNEAU
Pas pour F1
depuis
£6,72
depuis
£6,72
#
041
MPN:
196523
CAGE À ROULEAU
Pas pour F1
depuis
£14,17
depuis
£14,17
#
042
MPN:
196509
ANNEAU
Épaisseur mm. 10,60 – Pas pour F1
depuis
£60,63
depuis
£60,63
#
042
MPN:
196663
ANNEAU
Épaisseur mm. 10,10 – Adaptation possible – Pas pour F1
depuis
£69,97
depuis
£69,97
#
042
MPN:
196664
ANNEAU
Épaisseur mm. 10,35 – Adaptation possible – Pas pour F1
depuis
£69,97
depuis
£69,97
-part-diagram-032.webp "MASERATI 4200 COUPE (2005) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "MASERATI 4200 COUPE (2005) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-034.webp "MASERATI 4200 COUPE (2005) TUBE DE CONNEXION MOTEUR-TRANSMISSION ET ISOLATIONS SCHÉMA DES PIÈCES")
-part-diagram-035.webp "MASERATI 4200 COUPE (2005) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-036.webp "MASERATI 4200 COUPE (2005) COMMANDES HYDRAULIQUES DE FREINS ET D’EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-037.webp "MASERATI 4200 COUPE (2005) SYSTÈME DE FREINAGE -PAS POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-038.webp "MASERATI 4200 COUPE (2005) SYSTÈME DE FREINAGE -VALABLE POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-039.webp "MASERATI 4200 COUPE (2005) ÉTRIERS DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "MASERATI 4200 COUPE (2005) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-041.webp "MASERATI 4200 COUPE (2005) BOUCLIERS AVANT SOUS LE CHÂSSIS ET SOUS LE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-042.webp "MASERATI 4200 COUPE (2005) BOÎTE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-043.webp "MASERATI 4200 COUPE (2005) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-044.webp "MASERATI 4200 COUPE (2005) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "MASERATI 4200 COUPE (2005) SUSPENSION AVANT - TRIANGLES ET BARRE STABILISATRICE SCHÉMA DES PIÈCES")
-part-diagram-046.webp "MASERATI 4200 COUPE (2005) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-047.webp "MASERATI 4200 COUPE (2005) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "MASERATI 4200 COUPE (2005) ROUES SCHÉMA DES PIÈCES")
-part-diagram-049.webp "MASERATI 4200 COUPE (2005) ROUE DE SECOURS ET ÉQUIPEMENT -EN OPTION- SCHÉMA DES PIÈCES")
-part-diagram-050.webp "MASERATI 4200 COUPE (2005) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-051.webp "MASERATI 4200 COUPE (2005) GÉNÉRATEUR DE COURANT-MOTEUR DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-052.webp "MASERATI 4200 COUPE (2005) OUTILS, ÉQUIPEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-100.webp "MASERATI 4200 COUPE (2005) CARROSSERIE - GARNITURES EXTÉRIEURES AVANT SCHÉMA DES PIÈCES")
-part-diagram-101.webp "MASERATI 4200 COUPE (2005) BOBY - GARNITURES EXTÉRIEURES CENTRALES SCHÉMA DES PIÈCES")
-part-diagram-102.webp "MASERATI 4200 COUPE (2005) BOBY - GARNITURES EXTÉRIEURES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-103.webp "MASERATI 4200 COUPE (2005) STRUCTURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-104.webp "MASERATI 4200 COUPE (2005) STRUCTURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-105.webp "MASERATI 4200 COUPE (2005) STRUCTURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-106.webp "MASERATI 4200 COUPE (2005) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-107.webp "MASERATI 4200 COUPE (2005) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-108.webp "MASERATI 4200 COUPE (2005) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-109.webp "MASERATI 4200 COUPE (2005) GARNITURES DE COMPARTIMENT DE CAPOT DE COFFRE - ENTRÉE D'AIR ET BOUCLIERS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-110.webp "MASERATI 4200 COUPE (2005) REMBOURRAGE ET ACCESSOIRES DES PANNEAUX DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-111.webp "MASERATI 4200 COUPE (2005) REVÊTEMENT INTÉRIEUR - REVÊTEMENT DE POTEAU CENTRAL ET AVANT - COUVERCLE DE RAIL LATÉRAL SCHÉMA DES PIÈCES")
-part-diagram-112.webp "MASERATI 4200 COUPE (2005) REVÊTEMENTS INTÉRIEURS - REVÊTEMENT DE POTEAU ET MOULURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-113.webp "MASERATI 4200 COUPE (2005) REVÊTEMENTS INTÉRIEURS - PANNEAU ARRIÈRE SOUS LA FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-114.webp "MASERATI 4200 COUPE (2005) CAPOT MOTEUR ET DISPOSITIF D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-115.webp "MASERATI 4200 COUPE (2005) CAPOT DE COFFRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-part-diagram-116.webp "MASERATI 4200 COUPE (2005) PORTES - OSSATURE ET REVÊTEMENTS SCHÉMA DES PIÈCES")
-part-diagram-117.webp "MASERATI 4200 COUPE (2005) PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-118.webp "MASERATI 4200 COUPE (2005) PORTES - VITRES ET RÉTROVISEURS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-119.webp "MASERATI 4200 COUPE (2005) LUNETTES - JOINTS ET RÉTROVISEUR INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-120.webp "MASERATI 4200 COUPE (2005) SIÈGE AVANT ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-121.webp "MASERATI 4200 COUPE (2005) SIÈGE AVANT - GUIDE ET MOUVEMENT SCHÉMA DES PIÈCES")
-part-diagram-122.webp "MASERATI 4200 COUPE (2005) SIÈGE ARRIÈRE ET CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-123.webp "MASERATI 4200 COUPE (2005) TABLEAU DE BORD -PAS POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-124.webp "MASERATI 4200 COUPE (2005) TABLEAU DE BORD -VALABLE POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-125.webp "MASERATI 4200 COUPE (2005) TIROIR DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-126.webp "MASERATI 4200 COUPE (2005) TUNNEL - OSSATURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-127.webp "MASERATI 4200 COUPE (2005) AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-128.webp "MASERATI 4200 COUPE (2005) INSTRUMENTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-129.webp "MASERATI 4200 COUPE (2005) INSTRUMENTS POUR TUNNELS SCHÉMA DES PIÈCES")
-part-diagram-130.webp "MASERATI 4200 COUPE (2005) FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-131.webp "MASERATI 4200 COUPE (2005) PHARES XÉNON ET LAVE- RONDELLE -EN OPTION- SCHÉMA DES PIÈCES")
-part-diagram-132.webp "MASERATI 4200 COUPE (2005) BOUCLIERS ET FINITION SCHÉMA DES PIÈCES")
-part-diagram-133.webp "MASERATI 4200 COUPE (2005) BOUCLIERS ET PROTECTIONS POUR COMPARTIMENT DE ROUE SCHÉMA DES PIÈCES")
-part-diagram-134.webp "MASERATI 4200 COUPE (2005) PARE-BRISE - RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-135.webp "MASERATI 4200 COUPE (2005) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-136.webp "MASERATI 4200 COUPE (2005) CAPTEURS ET STATIONS DE CONTRÔLE DU CAPOT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-137.webp "MASERATI 4200 COUPE (2005) POSTE DE COMMANDE DE L'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-138.webp "MASERATI 4200 COUPE (2005) UNITÉS DE COMMANDE CÔTÉ PASSAGERS SCHÉMA DES PIÈCES")
-part-diagram-139.webp "MASERATI 4200 COUPE (2005) SCHÉMA DES PIÈCES DU CAPTEUR DE CAPOT DE COFFRE LATÉRAL DROIT ET DES UNITÉS DE COMMANDE")
-part-diagram-140.webp "MASERATI 4200 COUPE (2005) SCHÉMA DES PIÈCES DE L'UNITÉ DE COMMANDE DU CAPOT DE COFFRE LATÉRAL GAUCHE")
-part-diagram-141.webp "MASERATI 4200 COUPE (2005) TABLEAU ÉLECTRIQUE ET DISPOSITIFS ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-142.webp "MASERATI 4200 COUPE (2005) KIT D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-143.webp "MASERATI 4200 COUPE (2005) GROUPE ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-144.webp "MASERATI 4200 COUPE (2005) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-145.webp "MASERATI 4200 COUPE (2005) SYSTÈME STÉRÉO DE VOITURE SCHÉMA DES PIÈCES")
-part-diagram-146.webp "MASERATI 4200 COUPE (2005) ÉQUIPEMENT STÉRÉO - ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-147.webp "MASERATI 4200 COUPE (2005) ASSIETTES SCHÉMA DES PIÈCES")
-part-diagram-000.webp "MASERATI 4200 COUPE (2005) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "MASERATI 4200 COUPE (2005) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "MASERATI 4200 COUPE (2005) BIELLES ET PISTONS DE VILEBREQUIN SCHÉMA DES PIÈCES")
-part-diagram-003.webp "MASERATI 4200 COUPE (2005) SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-part-diagram-004.webp "MASERATI 4200 COUPE (2005) SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-part-diagram-005.webp "MASERATI 4200 COUPE (2005) SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-006.webp "MASERATI 4200 COUPE (2005) CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "MASERATI 4200 COUPE (2005) DISPOSITIF D'INJECTION - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "MASERATI 4200 COUPE (2005) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-009.webp "MASERATI 4200 COUPE (2005) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "MASERATI 4200 COUPE (2005) RÉSERVOIRS DE CARBURANT ET SYNDICAT SCHÉMA DES PIÈCES")
-part-diagram-011.webp "MASERATI 4200 COUPE (2005) DISPOSITIF ANTI-ÉVAPORATION -PAS POUR LES ÉTATS-UNIS ET LE CDN- SCHÉMA DES PIÈCES")
-part-diagram-012.webp "MASERATI 4200 COUPE (2005) DISPOSITIF ANTI-ÉVAPORATION -VALABLE POUR LES ÉTATS-UNIS ET LE CANADA- SCHÉMA DES PIÈCES")
-part-diagram-013.webp "MASERATI 4200 COUPE (2005) COLLECTEUR D'ADMISSION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "MASERATI 4200 COUPE (2005) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-015.webp "MASERATI 4200 COUPE (2005) SYSTÈME D'ÉCHAPPEMENT -VARIATIONS POUR LES ÉTATS-UNIS ET LE CANADA- SCHÉMA DES PIÈCES")
-part-diagram-016.webp "MASERATI 4200 COUPE (2005) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-017.webp "MASERATI 4200 COUPE (2005) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-018.webp "MASERATI 4200 COUPE (2005) POMPE EAU-HUILE SCHÉMA DES PIÈCES")
-part-diagram-019.webp "MASERATI 4200 COUPE (2005) NOURICE - SYSTÈME DE REFROIDISSEMENT -PAS POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-020.webp "MASERATI 4200 COUPE (2005) NOURICE - SYSTÈME DE REFROIDISSEMENT -VALABLE POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-021.webp "MASERATI 4200 COUPE (2005) RADIATEUR DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-022.webp "MASERATI 4200 COUPE (2005) EMBRAYAGE ET COMMANDES – PAS POUR F1- SCHÉMA DES PIÈCES")
-part-diagram-023.webp "MASERATI 4200 COUPE (2005) EMBRAYAGE ET COMMANDES - VALABLE POUR F1- SCHÉMA DES PIÈCES")
-part-diagram-024.webp "MASERATI 4200 COUPE (2005) PÉDALES ET COMMANDE ÉLECTRONIQUE DE L'ACCÉLÉRATEUR -PAS POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-025.webp "MASERATI 4200 COUPE (2005) PÉDALES ET COMMANDE ÉLECTRONIQUE DE L'ACCÉLÉRATEUR -VALABLE POUR GD- SCHÉMA DES PIÈCES")
-part-diagram-026.webp "MASERATI 4200 COUPE (2005) F1 COMMANDES HYDRAULIQUES D'EMBRAYAGE - VALABLE POUR F1- SCHÉMA DES PIÈCES")
-part-diagram-027.webp "MASERATI 4200 COUPE (2005) UNITÉ DE PUISSANCE ET RÉSERVOIR - VALIDE POUR F1- SCHÉMA DES PIÈCES")
-part-diagram-028.webp "MASERATI 4200 COUPE (2005) BOÎTE DE VITESSES - CACHE - RADIATEUR D'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "MASERATI 4200 COUPE (2005) BOÎTE DE DIFFÉRENTIEL - DESSOUS DE CAISSE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-030.webp "MASERATI 4200 COUPE (2005) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
