104 - Structure centrale

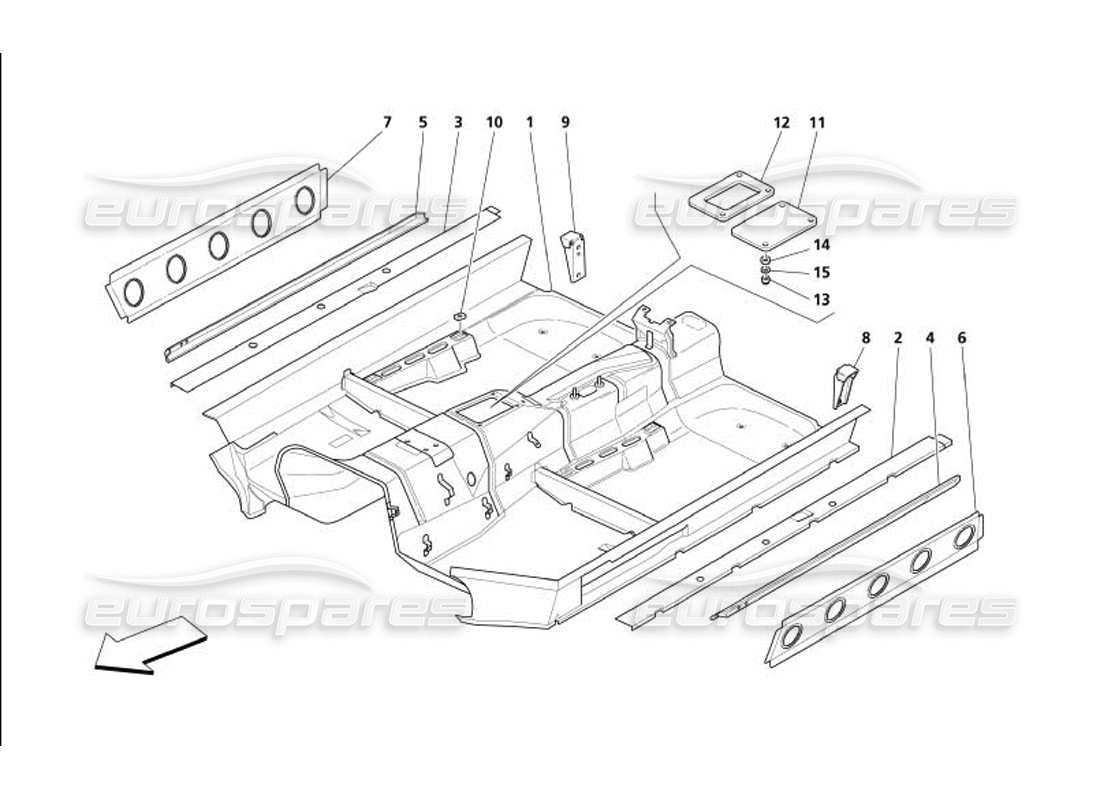

Maserati 4200 Gransport (2005) Central Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 980138030
ÉTAGE CENTRAL COMPLET
depuis £3 516,59
depuis £3 516,59
# 002
MPN: 66133900
ÉLÉMENT LONGITUDINAL INFÉRIEUR DE SOUS-PORTE GAUCHE
depuis £20,22
depuis £20,22
# 003
MPN: 66133800
ÉLÉMENT LONGITUDINAL INFÉRIEUR DROIT SOUS LA PORTE
depuis £16,59
depuis £16,59
# 004
MPN: 381300425
ASSEMBLAGE DE PLANCHER LATÉRAL AVANT GAUCHE
depuis £20,19
depuis £20,19
# 005
MPN: 381300426
ASSEMBLAGE DE PLANCHER LATÉRAL AVANT DROIT
depuis £20,19
depuis £20,19
# 006
MPN: 66427500
MEMBRE AVANT LONGITUDINAL GAUCHE
depuis £17,47
depuis £17,47
# 007
MPN: 66427400
MEMBRE AVANT LONGITUDINAL DROIT
depuis £53,90
depuis £53,90
# 008
MPN: 66666300
SUPPORT GAUCHE POUR SUPPORT DE CAPTEUR DE SACOCHE LATÉRALE
depuis £28,60
depuis £28,60
# 009
MPN: 66666200
SUPPORT DROIT POUR SUPPORT DE CAPTEUR DE SACOCHE LATÉRALE
depuis £28,60
depuis £28,60
# 010
MPN: 66422200
NOIX
depuis £5,90
depuis £5,90
# 011
MPN: 66423900
PLAQUE POUR TONER DE COMMANDE DE VITESSE
Pas pour les États-Unis et le Canada
depuis £3,93
depuis £3,93
# 011
MPN: 67970100
PLAQUE POUR TONER DE COMMANDE DE VITESSE
Valable pour les États-Unis et le Canada
depuis £11,56
depuis £11,56
# 012
MPN: 66424000
JOINT DE PLAQUE
depuis £3,03
depuis £3,03
# 013
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
# 014
MPN: 12625224
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12625221
# 015
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
