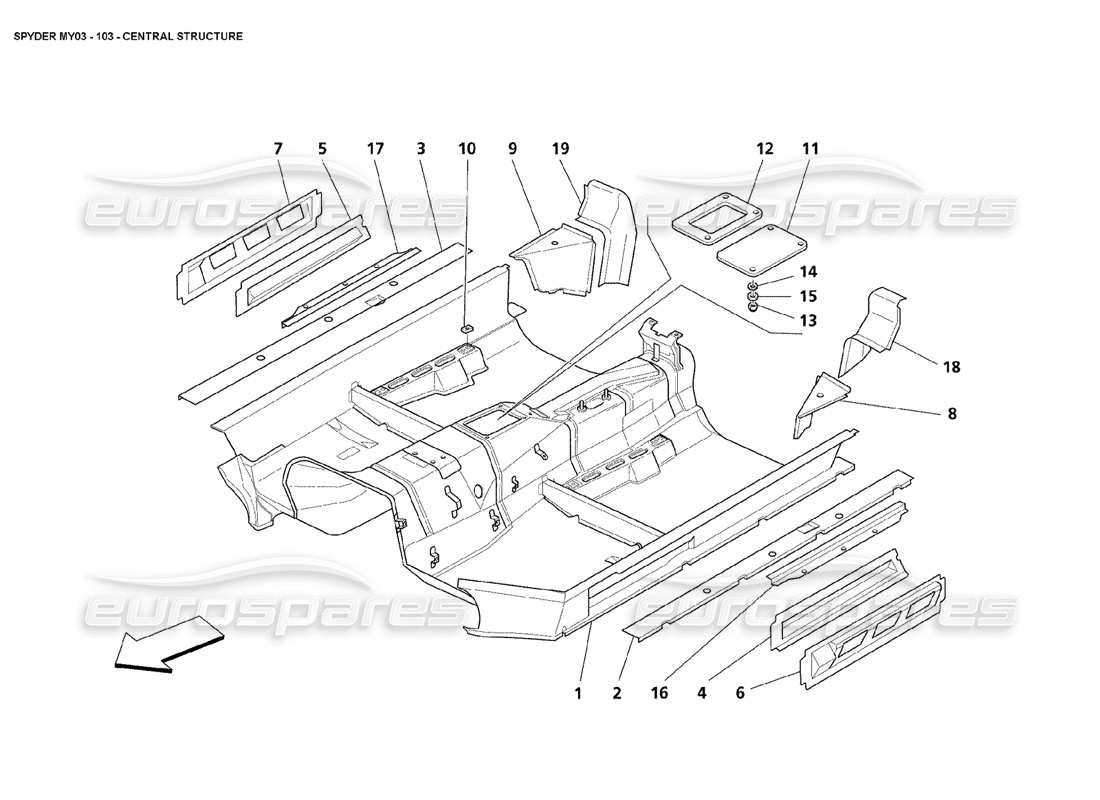

103 - Structure centrale
Maserati 4200 Spyder (2003) Central Structure Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 980138028
ÉTAGE CENTRAL COMPLET
depuis £2 679,72
depuis £2 679,72
# 002
MPN: 65964600
ÉLÉMENT LONGITUDINAL INFÉRIEUR DE SOUS-PORTE GAUCHE
depuis £20,22
depuis £20,22
# 003
MPN: 65964500
ÉLÉMENT LONGITUDINAL INFÉRIEUR DROIT SOUS LA PORTE
depuis £22,43
depuis £22,43
# 004
MPN: 67498000
RENFORT DE MEMBRE LONGITUDINAL AVANT GAUCHE
depuis £79,07
depuis £79,07
# 005
MPN: 67497900
RENFORT DE MEMBRE LONGITUDINALE AVANT DROIT
depuis £79,07
depuis £79,07
# 006
MPN: 67498800
MEMBRE AVANT LONGITUDINAL GAUCHE
depuis £53,90
depuis £53,90
# 007
MPN: 67498700
MEMBRE AVANT LONGITUDINAL DROIT
depuis £53,90
depuis £53,90
# 008
MPN: 65962700
RENFORT ANGULAIRE EXTERIEUR GAUCHE
depuis £16,67
depuis £16,67
# 009
MPN: 65962600
RENFORT ANGULAIRE EXTÉRIEUR DROIT
depuis £16,67
depuis £16,67
# 010
MPN: 66422200
NOIX
depuis £5,90
depuis £5,90
# 011
MPN: 66423900
PLAQUE POUR TONER DE COMMANDE DE VITESSE
- Valable pour F1
depuis £3,93
depuis £3,93
# 012
MPN: 66424000
JOINT DE PLAQUE
- Valable pour F1
depuis £3,03
depuis £3,03
# 013
MPN: 16100814
NOIX
- Valable pour F1
depuis £0,71
depuis £0,71
# 014
MPN: 12625224
Rondelle
- Valable pour F1
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12625221
# 015
MPN: 12601374
Rondelle
- Valable pour F1
depuis £0,54
depuis £0,54
# 016
MPN: 67498600
SUPPORT DE CONNEXION GAUCHE
depuis £27,04
depuis £27,04
# 017
MPN: 67498500
SUPPORT DE CONNEXION DROIT
depuis £27,04
depuis £27,04
# 018
MPN: 67507400
RENFORT ANGULAIRE SUPÉRIEUR EXTÉRIEUR GAUCHE
depuis £36,49
depuis £36,49
# 019
MPN: 67507300
RENFORT ANGULAIRE SUPÉRIEUR EXTÉRIEUR DROIT
depuis £36,49
depuis £36,49
