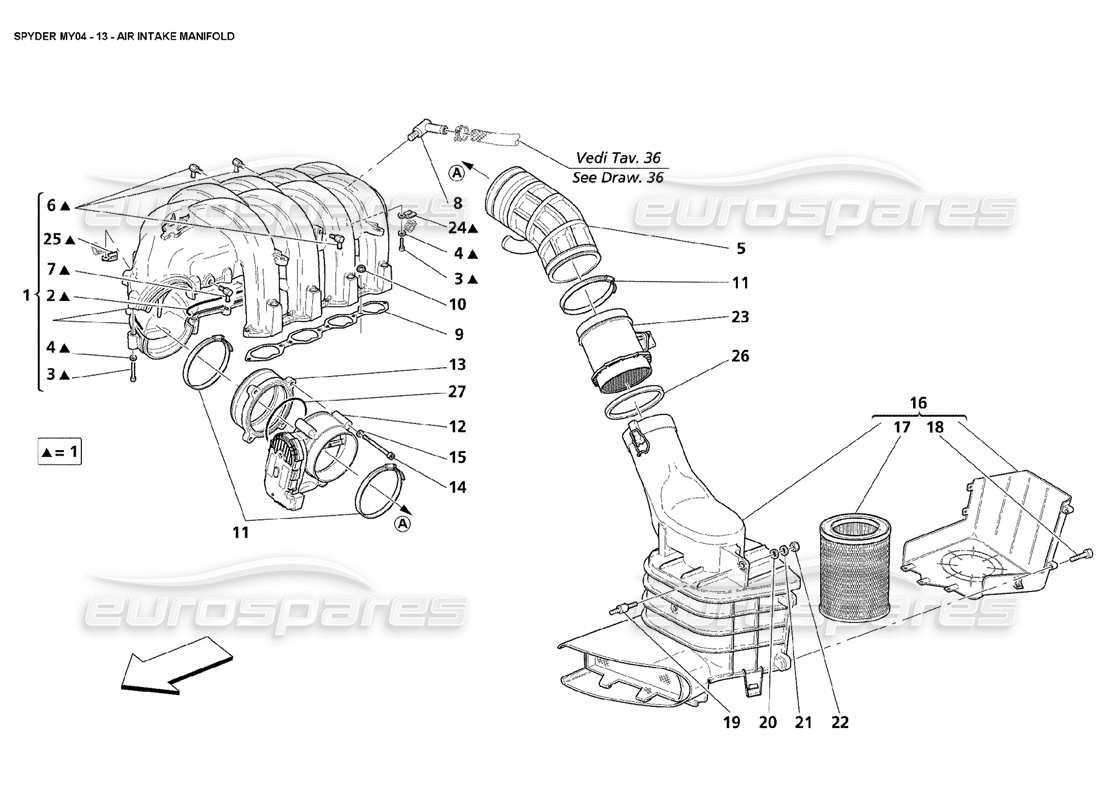

013 - Collecteur d'admission d'air
Maserati 4200 Spyder (2004) Air Intake Manifold Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 186239
COLLECTEUR D'ASPIRATION COMPLET
depuis £632,56
depuis £632,56
# 002
MPN: 180830
joint
depuis £16,51
depuis £16,51
# 003
MPN: 14305524
VIS
- M6X30
depuis £0,52
depuis £0,52
# 003
MPN: 14305824
VIS
- M6X40
depuis £0,53
depuis £0,53
# 003
MPN: 14432224
VIS
- M6X22
depuis £0,49
depuis £0,49
# 003
MPN: 14441424
VIS
- M6X20
depuis £1,08
depuis £1,08
# 004
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
# 005
MPN: 180047
MANCHE
depuis £31,27
depuis £31,27
# 006
MPN: 128016
UNION FILETÉE
depuis £5,70
depuis £5,70
# 007
MPN: 174818
UNION FILETÉE
depuis £9,24
depuis £9,24
# 008
MPN: 124342
UNION FILETÉE
depuis £3,67
depuis £3,67
# 009
MPN: 219459
joint
- Fourni également dans les culasses - kit de révision de joints (cod. 980020001)
depuis £7,31
depuis £7,31
Cette pièce remplace le numéro de pièce 185824
# 010
MPN: 159601
NOIX
depuis £0,52
depuis £0,52
# 011
MPN: 190151
SERRER
depuis £2,05
depuis £2,05
# 012
MPN: 179912
PORTE-ACCÉLÉRATEUR
depuis £332,21
depuis £332,21
# 013
MPN: 179671
ESPACEUR
- Valable jusqu'au numéro de moteur. 73458
depuis £148,40
depuis £148,40
# 013
MPN: 240262
ESPACEUR
- Valable à partir du moteur Nr. 73459
depuis £61,33
depuis £61,33
Cette pièce remplace le numéro de pièce 195206
# 014
MPN: 14305924
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14305921 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
# 016
MPN: 196832
BOÎTE À FILTRE COMPLÈTE
- Valable jusqu'à épuisement des stocks
depuis £423,48
depuis £423,48
Cette pièce remplace le numéro de pièce 189757
# 016
MPN: 196832
BOÎTE À FILTRE COMPLÈTE
- Valable après épuisement des stocks de 189757
depuis £423,48
depuis £423,48
Cette pièce remplace le numéro de pièce 189757
# 017
MPN: 186183
FILTRE À AIR
depuis £34,45
depuis £34,45
# 018
MPN: 184829
VIS
depuis £5,24
depuis £5,24
# 019
MPN: 184824
TAMPON
depuis £9,95
depuis £9,95
# 020
MPN: 12643724
Rondelle
depuis £0,52
depuis £0,52
# 021
MPN: 12544274
Rondelle
depuis £1,99
depuis £1,99
# 022
MPN: 15896224
NOIX
depuis £0,53
depuis £0,53
# 023
MPN: 180045

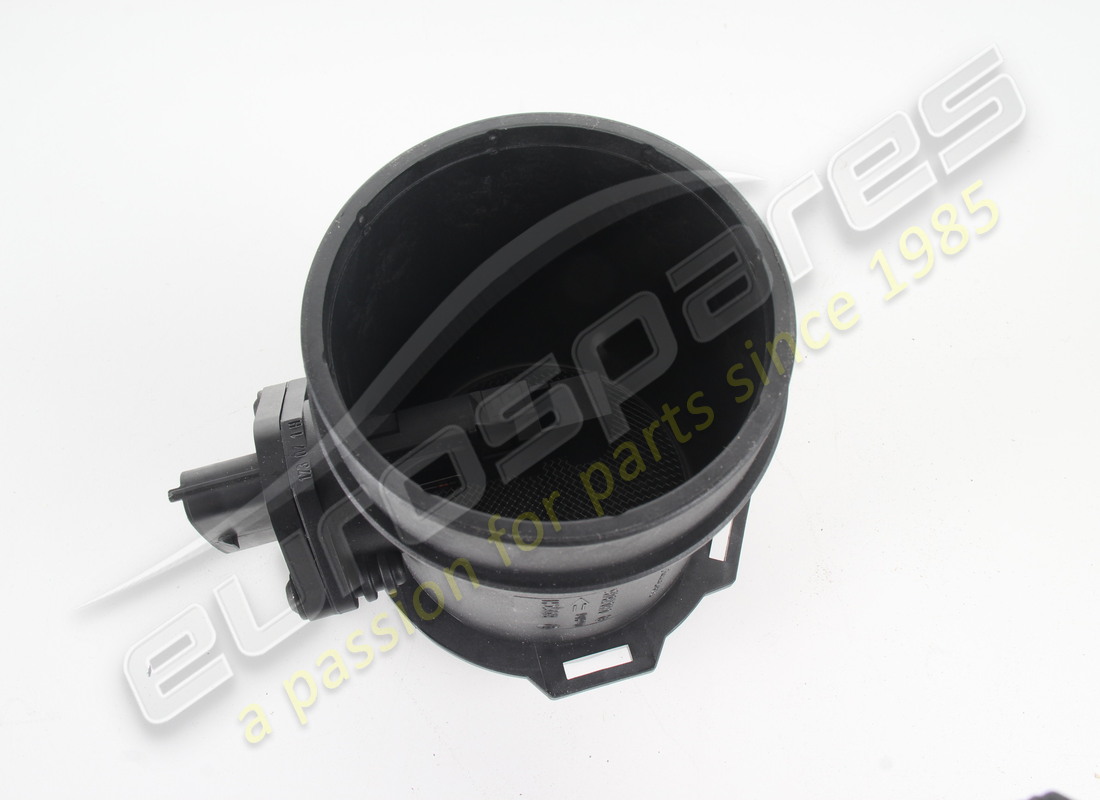

MESUREUR DU FLUX D'AIR
depuis £151,54
depuis £151,54
# 024
MPN: 190509
SUPPORT DE TUYAUX
depuis £140,35
depuis £140,35
# 025
MPN: 191009
SUPPORT DE TUYAUX
depuis £64,73
depuis £64,73
# 026
MPN: 193113
joint
depuis £4,00
depuis £4,00
# 027
MPN: 150302
OU JOINT
- Valable à partir du moteur Nr. 73459
depuis £1,41
depuis £1,41
