029 - Soufflet Arrière De Boîte De Différentiel

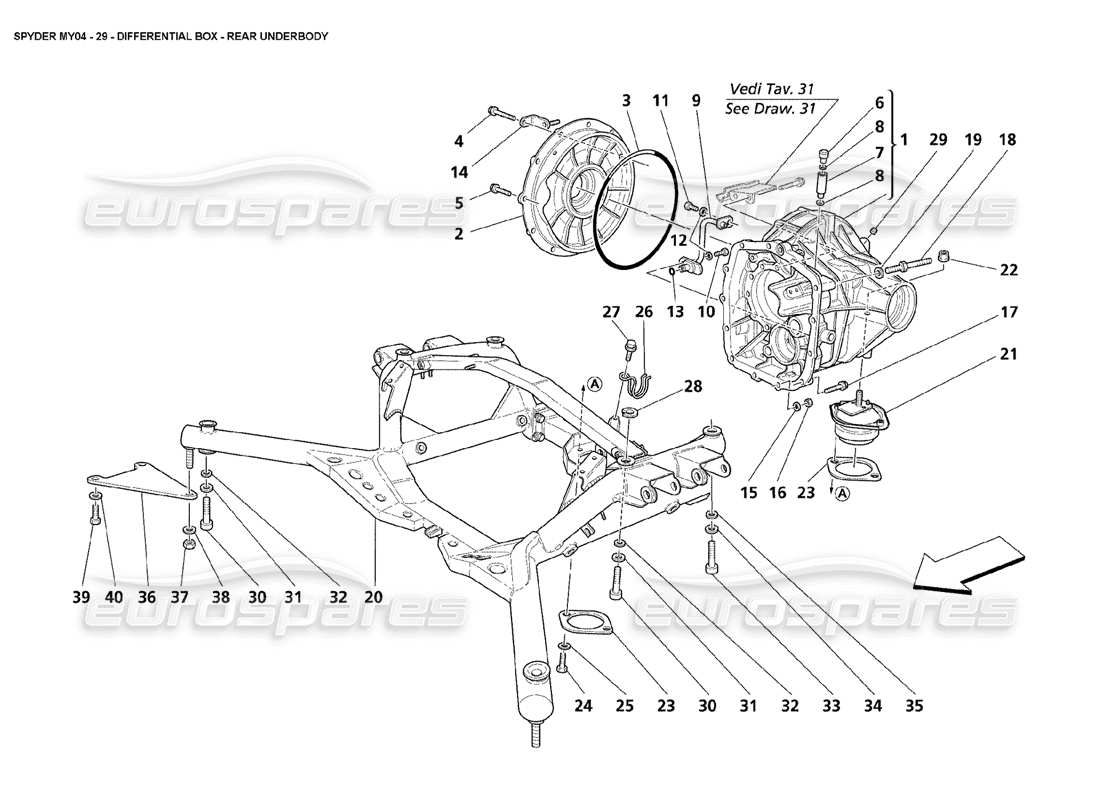

Maserati 4200 Spyder (2004) Differential Box Rear Underbody Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 192732
BOITE DIFFÉRENTIELLE COMPLÈTE
depuis £857,23
depuis £857,23
Cette pièce remplace le numéro de pièce 184644
# 002
MPN: 184767
COUVERCLE DIFFÉRENTIEL
depuis £154,19
depuis £154,19
# 003
MPN: 14468781
OU JOINT
depuis £20,09
depuis £20,09
# 004
MPN: 16287321
VIS
depuis £0,51
depuis £0,51
# 005
MPN: 16287221
VIS
depuis £0,47
depuis £0,47
# 006
MPN: 13414691
RENIFLARD D'HUILE
depuis £5,98
depuis £5,98
# 007
MPN: 186900
ADAPTATEUR POUR ÉVENT
depuis £54,04
depuis £54,04
# 008
MPN: 13415400
JOINT EN CUIVRE
depuis £0,71
depuis £0,71
# 009
MPN: 185720
TUBE DE LUBRIFICATION
- Pas pour F1 - Valable jusqu'au car Ass. N° 13598 - Pas pour les voitures avec code de boîte de vitesses complet 203018
depuis £94,19
depuis £94,19
# 009
MPN: 185720
TUBE DE LUBRIFICATION
- Valable pour F1
depuis £94,19
depuis £94,19
# 009
MPN: 203060
TUBE DE LUBRIFICATION
- Pas pour F1 - Valable à partir de la voiture Ass. N° 13599 - Valable pour les voitures avec code de boîte de vitesses complet 203018
depuis £51,01
depuis £51,01
# 010
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 011
MPN: 10979424
VIS
depuis £0,53
depuis £0,53
# 012
MPN: 11194377
Rondelle
depuis £0,71
depuis £0,71
# 013
MPN: 137192
OU JOINT
depuis £0,54
depuis £0,54
# 014
MPN: 149694
SUPPORT DE FIXATION
- Valable pour F1
depuis £3,27
depuis £3,27
# 015
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
# 016
MPN: 16100812
NOIX
depuis £0,71
depuis £0,71
# 017
MPN: 16287521
VIS
- M 8X40
depuis £0,71
depuis £0,71
# 017
MPN: 16287624
VIS
- M 8X45
depuis £1,57
depuis £1,57
Cette pièce remplace le numéro de pièce 16287421
# 017
MPN: 16287921
VIS
- M 8X60 - Pas pour F1
depuis £2,65
depuis £2,65
# 018
MPN: 190044
GOUJON
- Valable pour F1
depuis £17,51
depuis £17,51
Cette pièce remplace le numéro de pièce 190094
# 019
MPN: 12601374
Rondelle
- Valable pour F1
depuis £0,54
depuis £0,54
# 020
MPN: 67390000
SOUS CHÂSSIS ARRIÈRE
depuis £1 079,92
depuis £1 079,92
# 021
MPN: 186908
COUSSIN SOUPLE
depuis £1 210,70
depuis £1 210,70
# 022
MPN: 177018
NOIX
depuis £0,68
depuis £0,68
# 023
MPN: 66428300
BRIDE DE SUPPORT D'ENGRENAGE
depuis £4,12
depuis £4,12
# 024
MPN: 14307534
VIS
depuis £1,54
depuis £1,54
# 025
MPN: 11198374
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 675000618
# 026
MPN: 188971
RESSORT DE RETENUE DES TUYAUX
- Valable pour F1
depuis £3,16
depuis £3,16
# 027
MPN: 16297034
VIS
- Valable pour F1
depuis £1,66
depuis £1,66
# 028
MPN: 377030380
Rondelle
- Epaisseur mm. 1
depuis £18,51
depuis £18,51
# 028
MPN: 377030382
Rondelle
- Epaisseur mm. 3
depuis £4,90
depuis £4,90
# 029
MPN: 14326101
BOUCHON FILETÉ
depuis £0,72
depuis £0,72
Cette pièce remplace le numéro de pièce 10152350
# 030
MPN: 14331574
VIS
depuis £8,29
depuis £8,29
# 031
MPN: 11198674
Rondelle
depuis £1,50
depuis £1,50
# 032
MPN: 10738021
Rondelle
depuis £0,73
depuis £0,73
# 033
MPN: 14312174
VIS
depuis £8,29
depuis £8,29
# 034
MPN: 66490100
Rondelle
depuis £1,99
depuis £1,99
# 035
MPN: 67246100
Rondelle
depuis £5,81
depuis £5,81
Cette pièce remplace le numéro de pièce 102694
# 036
MPN: 67496600
PLAQUE DE RACCORDEMENT SOUS CHÂSSIS
depuis £19,02
depuis £19,02
# 037
MPN: 11702924
NOIX
depuis £1,42
depuis £1,42
# 038
MPN: 11190779
Rondelle
depuis £0,47
depuis £0,47
# 039
MPN: 16288534
VIS
depuis £2,43
depuis £2,43
# 040
MPN: 12646821
Rondelle
depuis £0,53
depuis £0,53
