012 - Système d'échappement

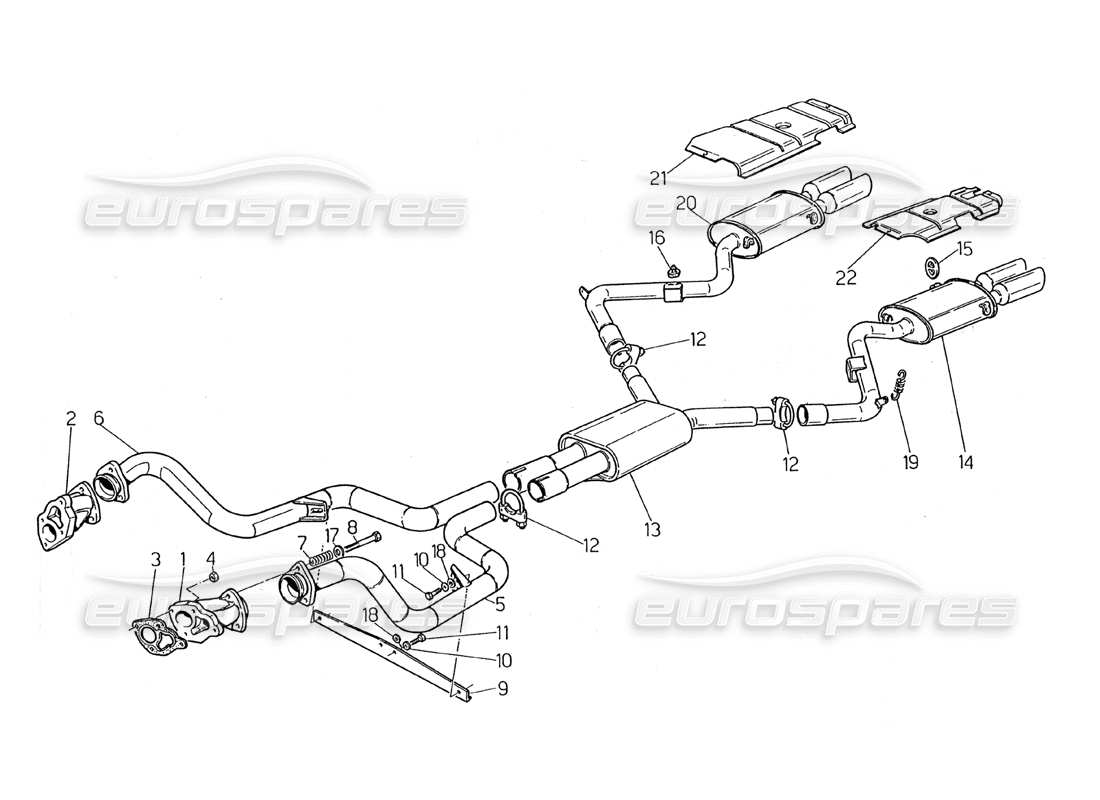

Maserati 2.24v Exhaust System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 312020301
COLLECTEUR GAUCHE
depuis £93,57
depuis £93,57
# 002
MPN: 312020302
MANIFOIDE DROIT
depuis £93,57
depuis £93,57
# 003
MPN: 312020303
joint
depuis £17,40
depuis £17,40
# 004
MPN: 312020309
NOIX
# 005
MPN: 319053101
TUYAU D'ÉCHAPPEMENT AVANT GAUCHE
depuis £27,86
depuis £27,86
# 006
MPN: 319053102
TUYAU D'ÉCHAPPEMENT AVANT DROIT
depuis £30,26
depuis £30,26
# 007
MPN: 319020303
RESSORT COURT À FIXER. COLLECTEUR D'ÉCHAPPEMENT
depuis £3,06
depuis £3,06
# 008
MPN: 349000301
VIS POUR FIXER. COLLECTEUR D'ÉCHAPPEMENT
depuis £3,28
depuis £3,28
# 009
MPN: 319020107
SUPPORT, ENSEMBLE
depuis £1,46
depuis £1,46
# 010
MPN: 138200080
RONDELLE Rondelle
# 011
MPN: 101208016
VIS
# 012
MPN: 329056008
SERRER
depuis £2,40
depuis £2,40
# 013
MPN: 319153106
TUYAU CENTRAL, ENSEMBLE
# 014
MPN: 319053109
SILENCIEUX GAUCHE, ENSEMBLE
depuis £230,39
depuis £230,39
# 015
MPN: 319020300
SOUTIEN
depuis £1,66
depuis £1,66
# 016
MPN: 312120300
TAMPON
depuis £2,21
depuis £2,21
# 017
MPN: 135900084
Rondelle
# 018
MPN: 163020080
Rondelle
depuis £1,13
depuis £1,13
# 019
MPN: 319030312
PRINTEMPS
depuis £1,46
depuis £1,46
# 020
MPN: 319053110
SILENCIEUX DROIT, ENSEMBLE
depuis £315,00
depuis £315,00
# 021
MPN: 319053116
BOUCLIER DROIT
depuis £11,36
depuis £11,36
# 022
MPN: 319053115
BOUCLIER GAUCHE
depuis £12,64
depuis £12,64
