018 - Système de conditionnement d'air

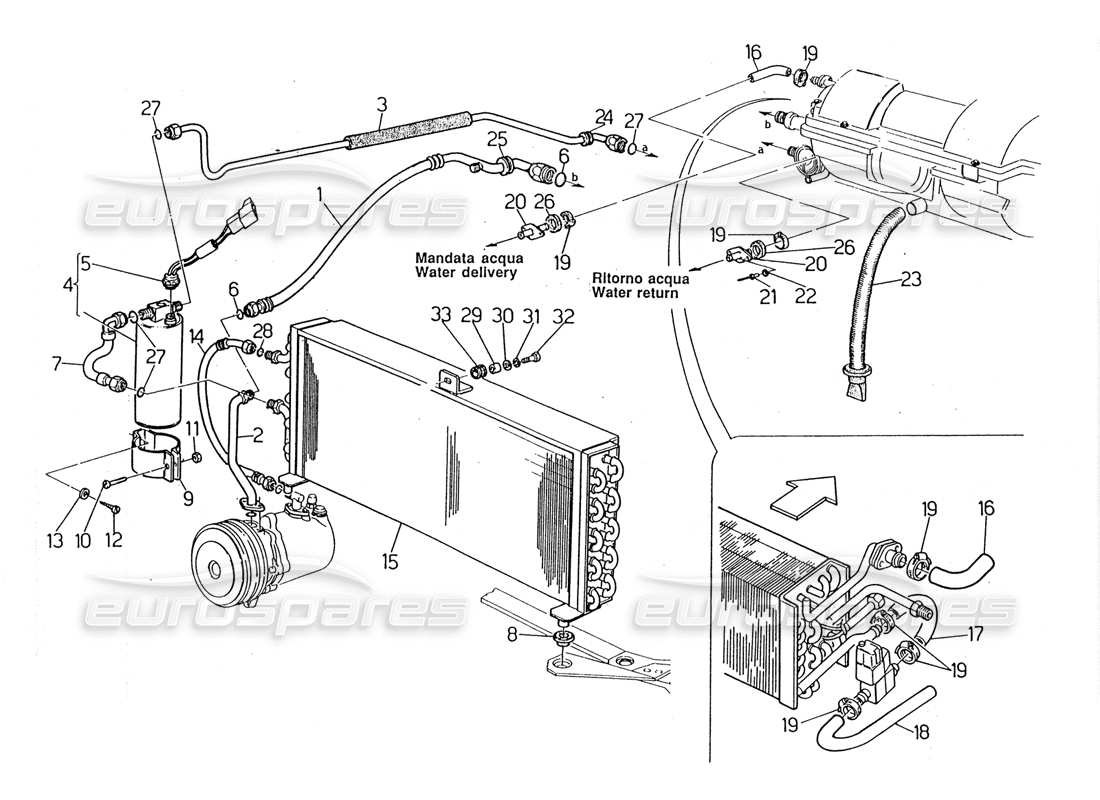

Maserati 2.24v Air Conditioning System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 315521183
CONDUITE DE RETOUR SUPÉRIEURE DU FRÉON
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 315520211
# 002
MPN: 315553185
LIGNE DE RETOUR FRÉON
depuis £40,17
depuis £40,17
# 003
MPN: 315521182
LIGNE DE LIVRAISON DE FRÉON
depuis £16,05
depuis £16,05
# 004
MPN: 365502174
FILTRE FRÉON
depuis £111,22
depuis £111,22
Cette pièce remplace le numéro de pièce 315520174
# 005
MPN: 315520175
MAX. ET MIN. PRESSOSTAT DE CAPACITÉ
Remplacement
Remplacement
# 006
MPN: 315520445
JOINT TORIQUE 1/2 LIGNE FRÉON
depuis £0,74
depuis £0,74
# 007
MPN: 315521181
LIGNE FRÉON
Remplacement
Remplacement
# 008
MPN: 189453
BUISSON
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 374030312
# 009
MPN: 315520301
SERRER
depuis £18,42
depuis £18,42
# 010
MPN: 101206025
VIS
# 011
MPN: 128300060
NOIX
Remplacement
Remplacement
# 012
MPN: 119148160
VIS
# 013
MPN: 169020005
Rondelle
depuis £1,17
depuis £1,17
# 014
MPN: 315553179
LIGNE DE LIVRAISON DE FRÉON
depuis £30,38
depuis £30,38
# 015
MPN: 315553177
CONDENSEUR SUPÉRIEUR À DOUBLE RANG
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 315537177
# 016
MPN: 315520479
CONDUITE D'EAU
depuis £8,74
depuis £8,74
# 017
MPN: 315520480
CONDUITE D'EAU
depuis £2,20
depuis £2,20
# 018
MPN: 315520481
CONDUITE D'EAU
depuis £8,36
depuis £8,36
# 019
MPN: 186402028
SERRER
depuis £1,66
depuis £1,66
# 020
MPN: 315520370
CONNEXION
depuis £0,75
depuis £0,75
# 021
MPN: 164323413
RIVET POP
# 022
MPN: 169020005
Rondelle
depuis £1,17
depuis £1,17
# 023
MPN: 315520017
LIGNE D'ÉCHAPPEMENT
depuis £1,89
depuis £1,89
# 024
MPN: 31331303
ŒILLET
depuis £1,13
depuis £1,13
# 025
MPN: 315520371
ŒILLET
depuis £0,68
depuis £0,68
# 026
MPN: 315520372
joint
depuis £0,74
depuis £0,74
# 027
MPN: 315520443
JOINT TORIQUE 3/8 LIGNE FRÉON
depuis £0,74
depuis £0,74
# 028
MPN: 315520444
JOINT TORIQUE 5/8 LIGNE FRÉON
depuis £0,74
depuis £0,74
# 029
MPN: 315553376
ESPACEUR
depuis £4,47
depuis £4,47
# 030
MPN: 14496601
Rondelle
Remplacement
Remplacement
# 031
MPN: 135300064
RONDELLE Rondelle
# 032
MPN: 100706040
VIS -GH
# 033
MPN: 315520375
ANNEAU
Remplacement
Remplacement
