010.5 - Système d'évaporation

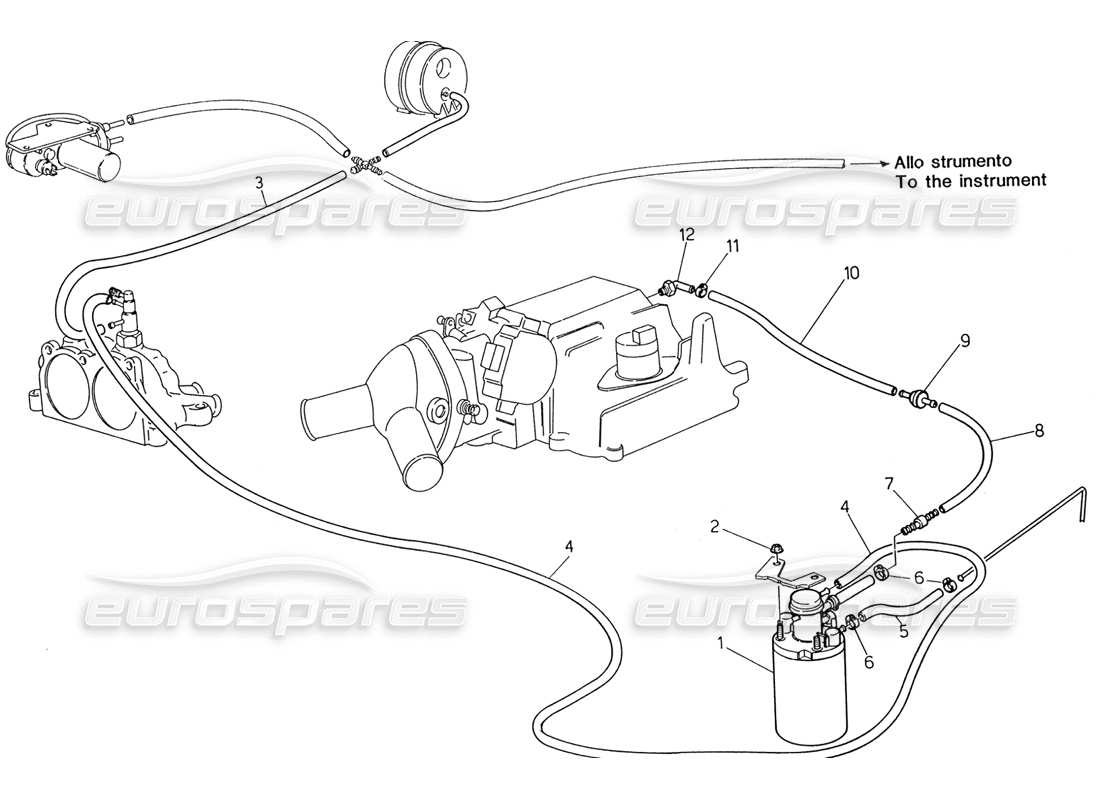

Maserati 222 / 222E Biturbo Evaporation System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 319237204
FILTRE DE CARBONE
Valable pour 54, 55, 60, 61, 74, 75
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 319237028 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 319237503
NOIX
Valable pour 54, 55, 60, 61, 74, 75
depuis £1,67
depuis £1,67
# 003
MPN: 312027336
MANCHON L=850 MM
Valable pour 54, 55, 60, 61, 74, 75
# 004
MPN: 312030528
MANCHON L=1300 MM
Valable pour 54, 55, 60, 61, 74, 75
depuis £8,68
depuis £8,68
# 005
MPN: 319237510
MANCHE
Valable pour 54, 55, 60, 61, 74, 75
# 006
MPN: 30921108
SERRER
Valable pour 54, 55, 60, 61, 74, 75
# 007
MPN: 312230461
CONNECTEUR DEUX VOIES
Valable pour 54, 55, 60, 61, 74, 75
depuis £1,01
depuis £1,01
# 008
MPN: 319237511
MANCHON L=40 MM
Valable pour 54, 55, 60, 61, 74, 75
# 009
MPN: 319237109
PAS DE CLAPET RETOUR
Valable pour 54, 55, 60, 61, 74, 75
# 010
MPN: 319237512
MANCHON L=1470 MM
Valable pour 54, 55, 60, 61, 74, 75
# 011
MPN: 312220435
SERRER
Valable pour 54, 55, 60, 61, 74, 75
depuis £0,71
depuis £0,71
# 012
MPN: 585064500
CONNECTEUR
depuis £64,99
depuis £64,99
Cette pièce remplace le numéro de pièce 578064500
