007 - Horaire

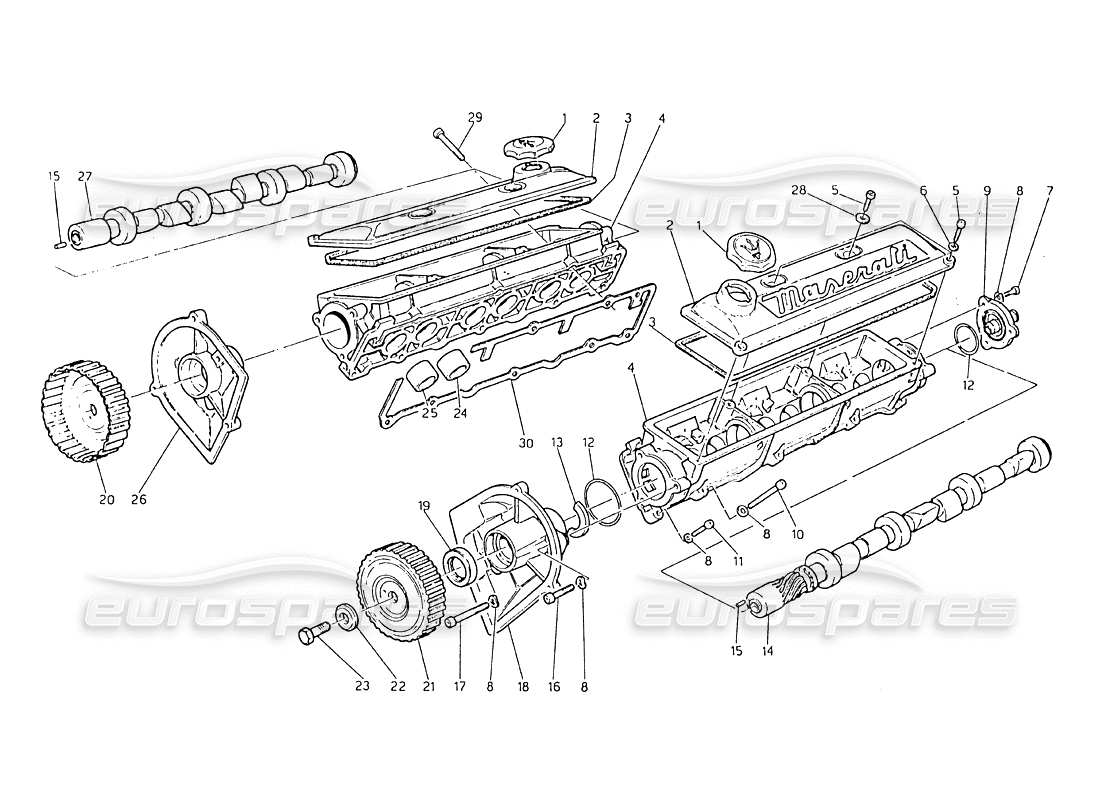

Maserati Biturbo 2.5 (1984) Timing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 311020105
BOUCHON D'HUILE
# 002
MPN: 311020328
COUVERTURE
Remplacement
Remplacement
# 003
MPN: 311020321
JOINT EN CAOUTCHOUC
depuis £13,60
depuis £13,60
# 004
MPN: 311020319
CARTER D'ARBRE À CAMES
# 005
MPN: 108006022
VIS
# 006
MPN: 138410060
RONDELLE Rondelle
# 007
MPN: 108008016
VIS
# 008
MPN: 138410080
RONDELLE Rondelle
depuis £2,34
depuis £2,34
# 009
MPN: 311025329
COUVERCLE DE VENTILATEUR D'HUILE
depuis £2,69
depuis £2,69
Cette pièce remplace le numéro de pièce 311020329
# 010
MPN: 108008040
VIS
# 011
MPN: 108008035
VIS
# 012
MPN: 14459880
CAOUTCHOUC
depuis £0,74
depuis £0,74
# 013
MPN: 311020313
PLAQUE D'ARRÊT POUR ARBRE À CAMES
# 014
MPN: 311020315
ARBRE A CAMES GAUCHE
# 015
MPN: 311020310
GOUJON
depuis £2,48
depuis £2,48
# 016
MPN: 14306424
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 14306421
# 017
MPN: 108008060
VIS
# 018
MPN: 311020305
COUVERCLE CULASSE GAUCHE
depuis £226,68
depuis £226,68
# 019
MPN: 311020368
BAGUE D'ÉTANCHÉITÉ
depuis £9,72
depuis £9,72
Cette pièce remplace le numéro de pièce 190400351
# 020
MPN: 311020302
POULIE D'ARBRE À CAMES DROIT
Remplacement
Remplacement
# 021
MPN: 311020301
POULIE D'ARBRE À CAMES GAUCHE
# 022
MPN: 311020304
Rondelle
depuis £7,06
depuis £7,06
# 023
MPN: 311420301
BOULON
# 024
MPN: 311020325
COLLIER DE SOUPAPE D'ADMISSION SUPÉRIEURE
depuis £13,12
depuis £13,12
# 025
MPN: 311020326
COLLIER DE SOUPAPE D'ÉCHAPPEMENT SUPÉRIEUR
depuis £12,29
depuis £12,29
# 026
MPN: 311020306
COUVERCLE CULASSE DROIT
Remplacement
Remplacement
# 027
MPN: 311020316
ARBRE À CAMES DROIT
depuis £141,31
depuis £141,31
# 028
MPN: 311020323
ANNEAU À PRESSION
depuis £4,63
depuis £4,63
# 029
MPN: 108008035
VIS EXTÉRIEURE
# 030
MPN: 310650421
JOINT PLAT
depuis £10,45
depuis £10,45
