010 - Collecteurs d'admission et d'échappement

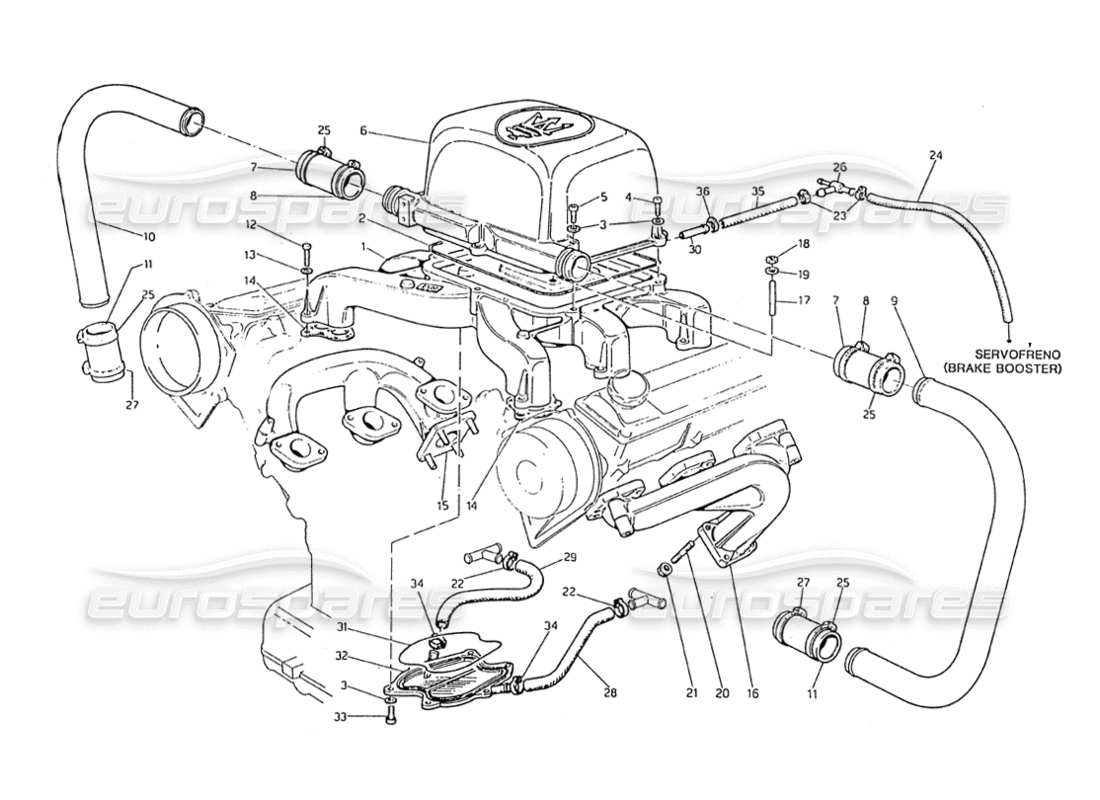

Maserati Biturbo 2.5 (1984) Intack and Exhaust Manifolds Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 312020008
COLLECTEUR D'ADMISSION

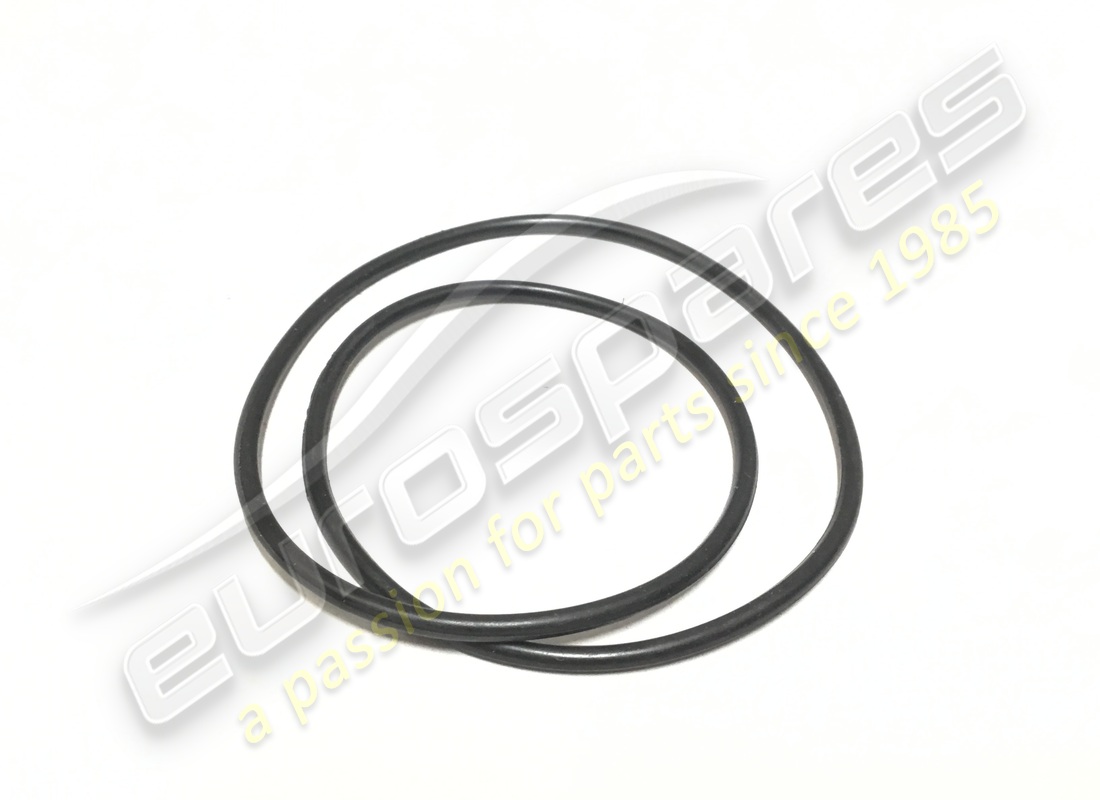

# 002
MPN: 312220301
joint
depuis £11,58
depuis £11,58
# 003
MPN: 138410060
RONDELLE Rondelle
# 004
MPN: 108006025
VIS
# 005
MPN: 312220323
VIS
# 006
MPN: 312220005
COUVERCLE DE CARBURATEUR
Non valable pour CH et S.
depuis £175,67
depuis £175,67
# 007
MPN: 312020315
MANCHE

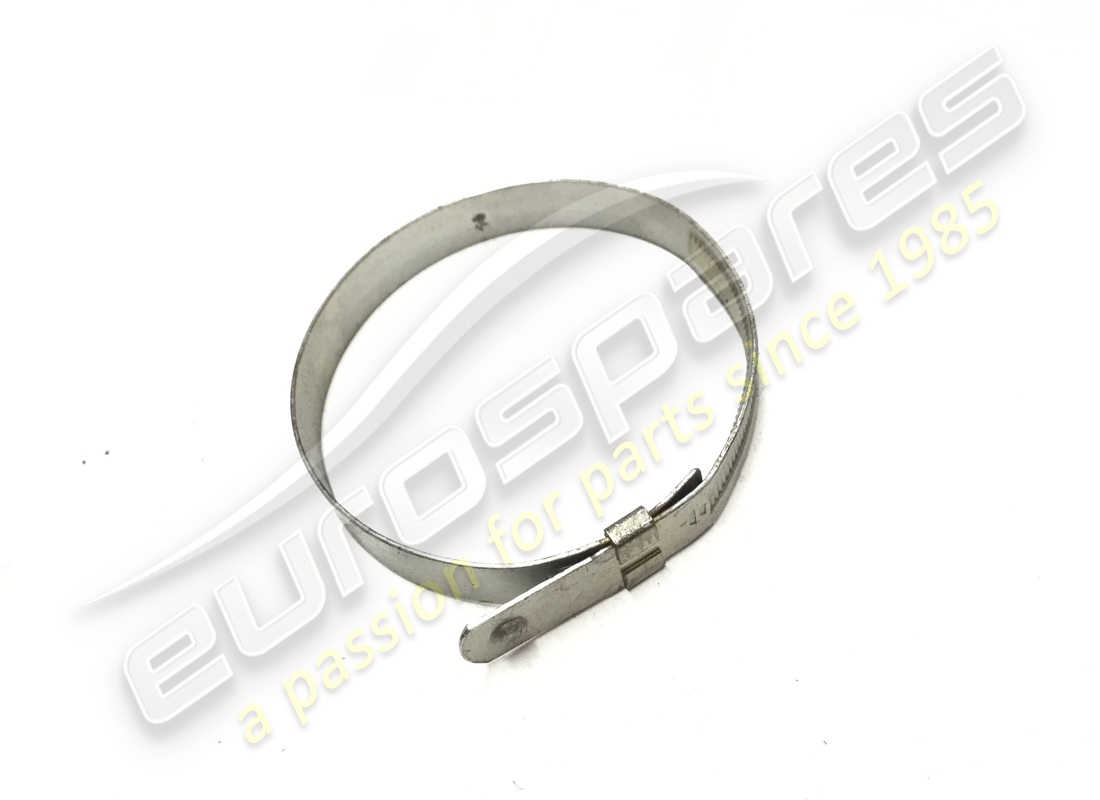

# 008
MPN: 312420106
PINCE À FIXER. MANCHE SUPÉRIEURE
Remplacement
Remplacement
# 009
MPN: 312020319
TUYAU D'AIR GAUCHE
depuis £19,73
depuis £19,73
# 010
MPN: 312020320
TUYAU D'AIR DROIT
depuis £19,73
depuis £19,73
# 011
MPN: 312020318
MANCHE
depuis £61,57
depuis £61,57
# 012
MPN: 14306424
VIS
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 14306421
# 013
MPN: 138410080
Rondelle
depuis £2,34
depuis £2,34
# 014
MPN: 312020329
joint
depuis £11,10
depuis £11,10
# 015
MPN: 312020326
COLLECTEUR D'ÉCHAPPEMENT DROIT
# 016
MPN: 312020325
COLLECTEUR D'ÉCHAPPEMENT GAUCHE
depuis £28,78
depuis £28,78
# 017
MPN: 312020313
GOUJON DE CARBURATEUR
depuis £0,74
depuis £0,74
# 018
MPN: 312020317
NOIX
# 019
MPN: 135900084
Rondelle
# 020
MPN: 312020327
GOUJON
depuis £5,98
depuis £5,98
# 021
MPN: 312020309
NOIX
# 022
MPN: 312020372
SERRER
# 023
MPN: 312020401
SERRER
# 024
MPN: 317420323
TUYAU POUR CONNEXION. Y - CONN, AU SERVO-FREIN À VIDE
depuis £5,06
depuis £5,06
# 025
MPN: 312020112
PINCE À FIXER. MANCHON INFÉRIEUR
depuis £3,12
depuis £3,12
# 026
MPN: 312020337
CONNECTEUR EN Y
depuis £19,53
depuis £19,53
# 027
MPN: 312420105
PINCE À FIXER. MANCHON INFÉRIEUR
depuis £1,28
depuis £1,28
# 028
MPN: 312020347
TUYAU DE RETOUR DU MANIF. À Y - CONN.
depuis £4,15
depuis £4,15
# 029
MPN: 312020348
TUYAU DE LIVRAISON DE Y - CONN, À L'HOMME D'ADMISSION.
depuis £9,58
depuis £9,58
# 030
MPN: 312020324
CONNECTEUR SUR COLLECTEUR D'ADMISSION
depuis £2,48
depuis £2,48
# 031
MPN: 312020411
CAOUTCHOUC
depuis £0,74
depuis £0,74
# 032
MPN: 312020358
COUVERTURE
depuis £2,95
depuis £2,95
# 033
MPN: 108006014
VIS
# 034
MPN: 312420316
PINCE À FIXER. MANCHE
depuis £1,66
depuis £1,66
# 035
MPN: 312020332
MANCHE POUR. CONNECTICUT. Y - CONN, AU COLLECTEUR D'ADMISSION
# 036
MPN: 312020400
SERRER
depuis £0,74
depuis £0,74
