014 - Radiateurs et ventilateurs de refroidissement

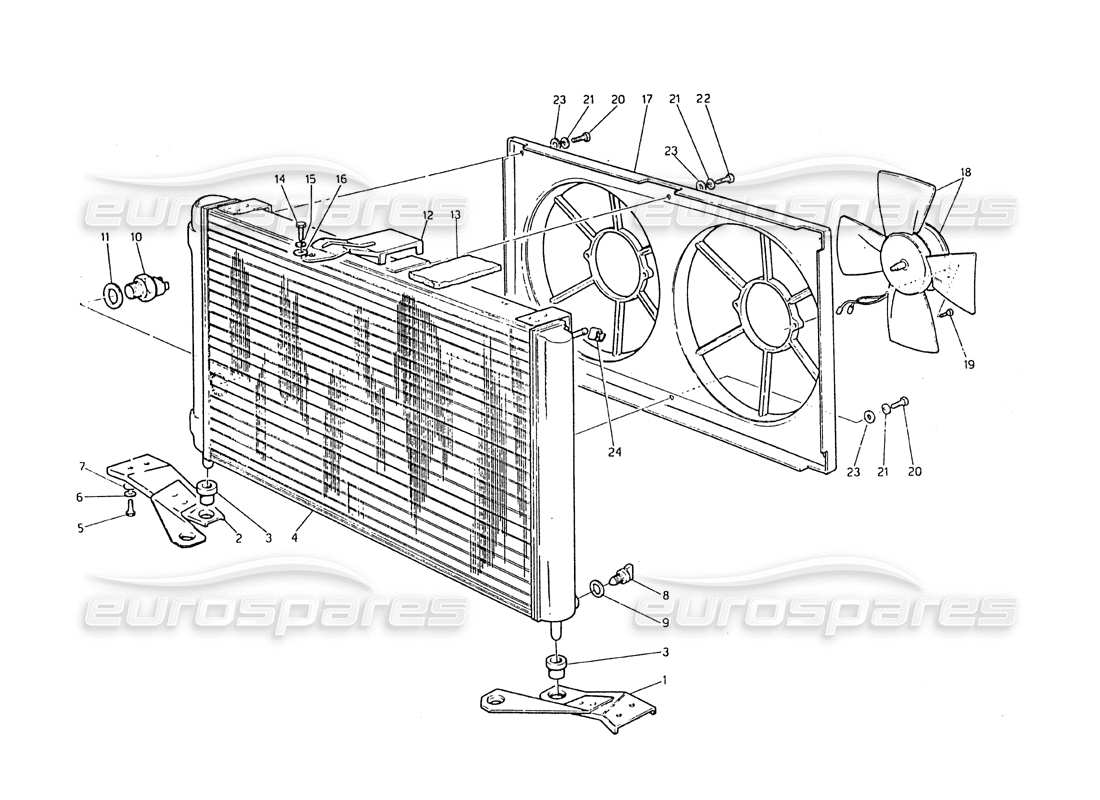

Maserati Biturbo 2.5 (1984) Radiator and Cooling Fans Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 314020103
SOUTIEN GAUCHE
Remplacement
Remplacement
# 002
MPN: 314020104
SUPPORT DROIT
depuis £33,63
depuis £33,63
# 003
MPN: 189453
BUISSON
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 374030312
# 004
MPN: 314020100
radiateur
Remplacement
Remplacement
# 005
MPN: 101208016
VIS
# 006
MPN: 135300084
RONDELLE Rondelle
# 007
MPN: 163020080
Rondelle
depuis £1,08
depuis £1,08
# 008
MPN: 314020326
Robinet de vidange
Remplacement
Remplacement
# 009
MPN: 314020327
Rondelle
Remplacement
Remplacement
# 010
MPN: 313320172
CHANGER
depuis £2,37
depuis £2,37
# 011
MPN: 53331300
Rondelle D'INTERRUPTEUR
depuis £1,08
depuis £1,08
# 012
MPN: 314020106
RETENUE SUPÉRIEURE
depuis £3,24
depuis £3,24
# 013
MPN: 314020308
TAMPON
# 014
MPN: 101206016
VIS
# 015
MPN: 135300064
RONDELLE Rondelle
# 016
MPN: 163010060
Rondelle
# 017
MPN: 313320105
CARÉNAGE DE PALE DE VENTILATEUR, ENSEMBLE
# 018
MPN: 313320102
MOTEUR DE VENTILATEUR ÉLECTRIQUE AVEC VENTILATEUR
# 019
MPN: 119142130
VIS
# 020
MPN: 101206025
VIS
# 021
MPN: 138410060
RONDELLE Rondelle
# 022
MPN: 101206030
VIS
# 023
MPN: 169020406
Rondelle
depuis £0,77
depuis £0,77
# 024
MPN: 313320333
PINCE À RESSORT
depuis £0,69
depuis £0,69
