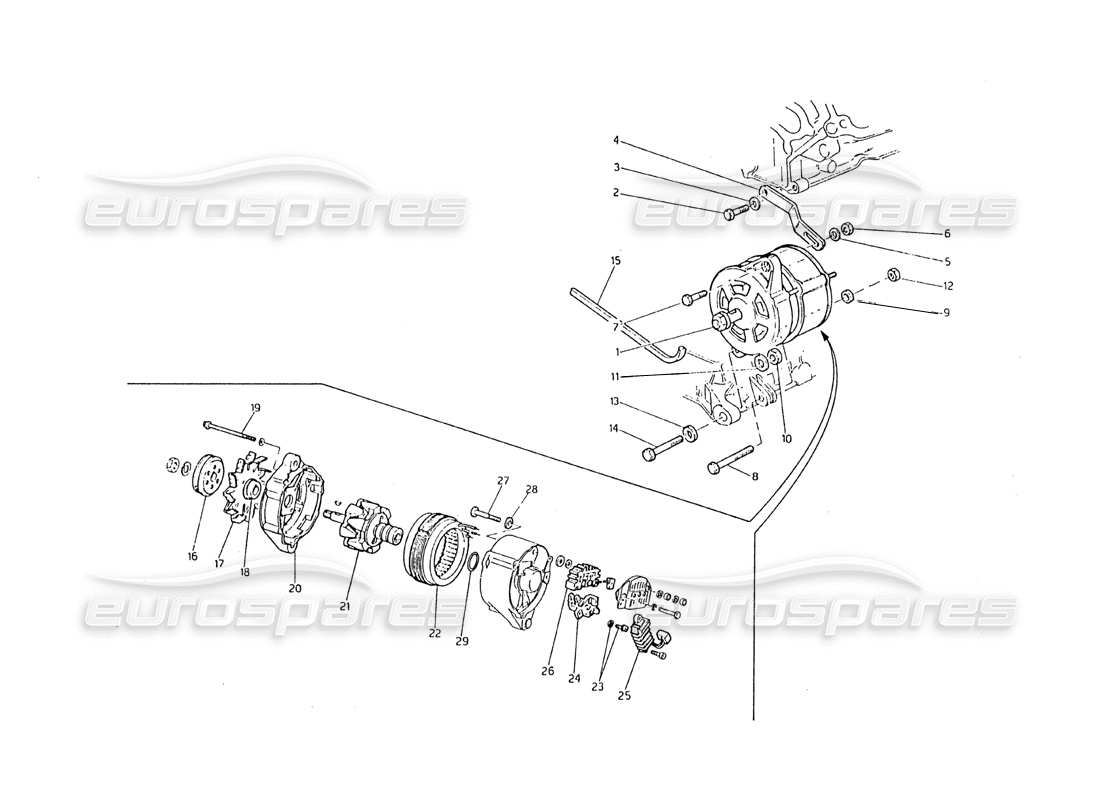

016 - Alternateur et support
Maserati Biturbo 2.5 (1984) Alternator and Bracket Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 313020210
Alternateur
# 002
MPN: 101208025
BOULON
# 003
MPN: 135500080
Rondelle
depuis £0,82
depuis £0,82
# 004
MPN: 313020407
LIEN
# 005
MPN: 313020414
Rondelle
depuis £12,12
depuis £12,12
# 006
MPN: 128300100
NOIX
# 007
MPN: 100710035
BOULON
# 008
MPN: 313020416
BOULON
depuis £2,08
depuis £2,08
# 009
MPN: 313020417
BAGUE D'ARRÊT
# 010
MPN: 125100120
NOIX
# 011
MPN: 313020411
Rondelle
depuis £0,47
depuis £0,47
# 012
MPN: 125300120
NOIX
depuis £1,17
depuis £1,17
# 013
MPN: 313020415
Rondelle
depuis £10,37
depuis £10,37
# 014
MPN: 100712050
BOULON
# 015
MPN: 313020421

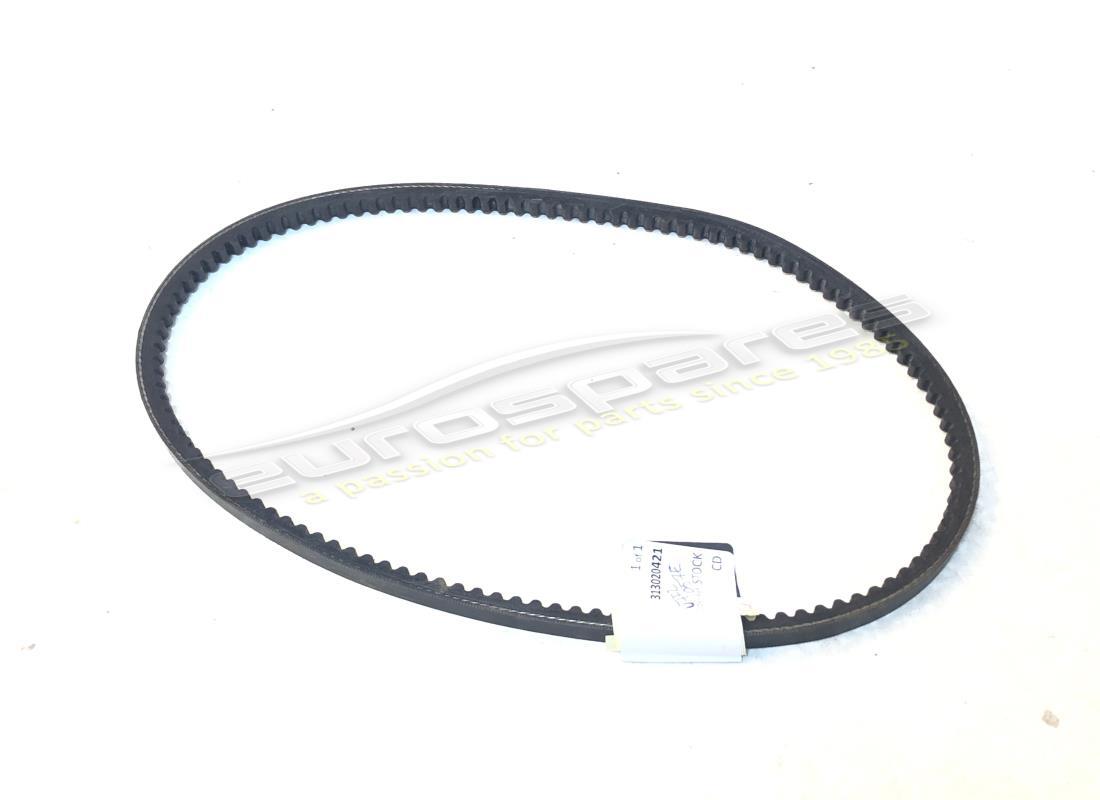

CEINTURE D'ALTERNATEUR
depuis £9,95
depuis £9,95
# 016
MPN: 313020212
POULIE D'ALTERNATEUR
# 017
MPN: 313020418
VENTILATEUR D'ALTERNATEUR
depuis £4,47
depuis £4,47
# 018
MPN: 313020419
ESPACEUR
# 019
MPN: 313020403
VIS
# 020
MPN: 313020203
support
depuis £96,29
depuis £96,29
# 021
MPN: 313020204
ROTOR
depuis £151,97
depuis £151,97
# 022
MPN: 313020205
STATOR
depuis £123,41
depuis £123,41
# 023
MPN: 313020206
VIS AVEC Rondelle
# 024
MPN: 313020207
PORTE-BALAIS
depuis £2,48
depuis £2,48
# 025
MPN: 313020208
RÉGULATEUR DE TENSION
depuis £17,12
depuis £17,12
# 026
MPN: 313020209
REDRESSEUR
depuis £21,33
depuis £21,33
# 027
MPN: 313020404
VIS
depuis £1,66
depuis £1,66
# 028
MPN: 313020405
ISOLANT
depuis £0,72
depuis £0,72
# 029
MPN: 313020406
joint
