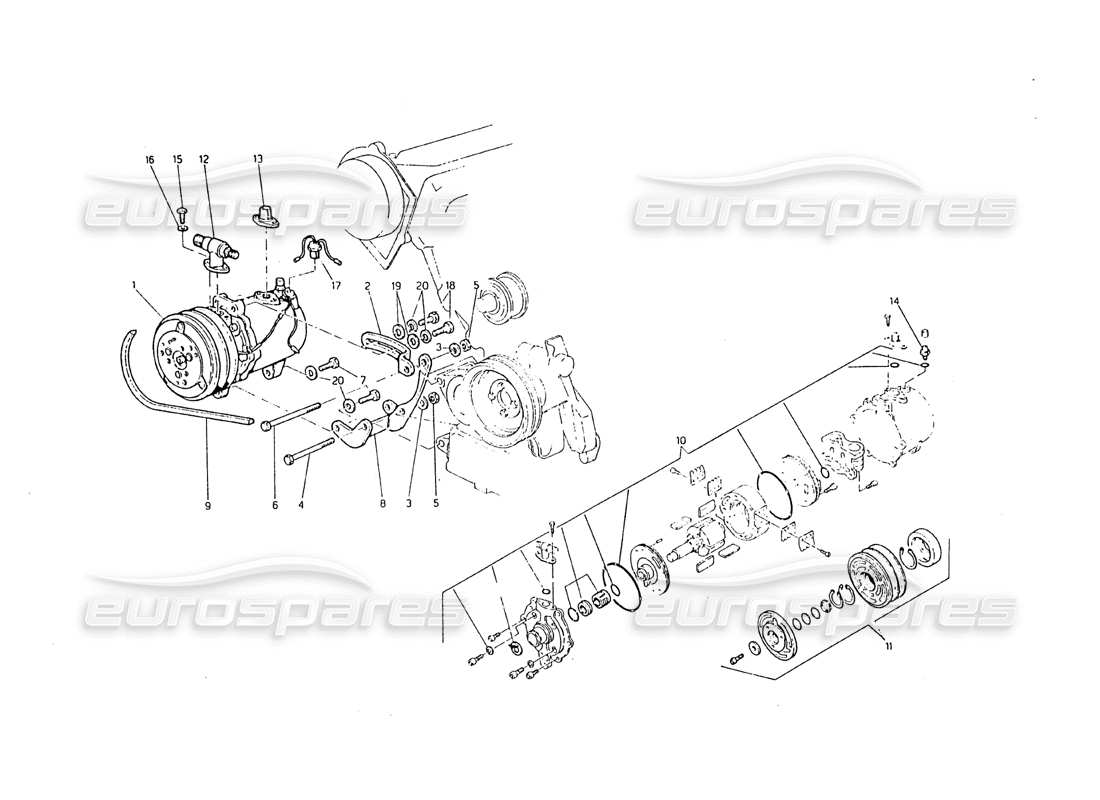

017 - Compresseur d'air et supports
Maserati Biturbo 2.5 (1984) Air Compressor andf Brackets Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
315520011
COMPRESSEUR D'AIR (808P, CINQ GODETS)
Remplacement
Remplacement
#
002
MPN:
315520125
BUTÉE
depuis
£3,06
depuis
£3,06
#
003
MPN:
14496601
Rondelle
Remplacement
Remplacement
#
004
MPN:
100710075
BOULON
#
005
MPN:
128300100
NOIX
#
006
MPN:
100710085
BOULON
#
007
MPN:
101210022
BOULON
#
008
MPN:
315520126
SOUTIEN
#
009
MPN:
315520340
CEINTURE
depuis
£25,44
depuis
£25,44
#
010
MPN:
315520008
KIT DE RÉVISION
depuis
£26,78
depuis
£26,78
#
011
MPN:
315520009
KIT D'EMBRAYAGE MAGNÉTIQUE
#
012
MPN:
315520127
SOUPAPE D'ADMISSION
depuis
£13,29
depuis
£13,29
#
013
MPN:
315520128
LA SOUPAPE D'ÉCHAPPEMENT
depuis
£3,91
depuis
£3,91
#
014
MPN:
315520124
SOUPAPE DE SERVICE
depuis
£21,89
depuis
£21,89
#
015
MPN:
315520440
VIS
#
016
MPN:
315520441
Rondelle (NON FOURNIE)
#
017
MPN:
315520121
INTERRUPTEUR THERMIQUE
#
018
MPN:
101210030
BOULON
depuis
£1,56
depuis
£1,56
#
019
MPN:
315520442
Rondelle
#
020
MPN:
135500100
Rondelle
depuis
£0,78
depuis
£0,78
