019 - Démarreur Marelli

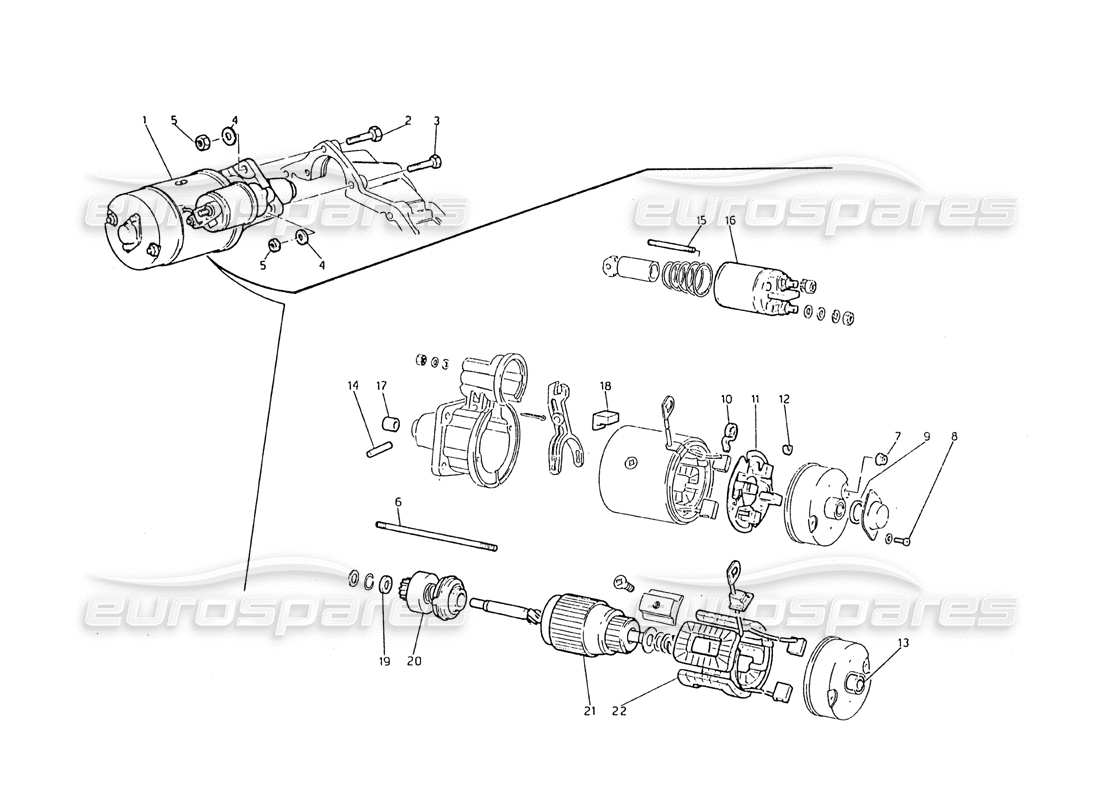

Maserati Biturbo 2.5 (1984) Marelli Starter Motor Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
313420201
DEMARREUR, ENSEMBLE
depuis
£236,25
depuis
£236,25
#
002
MPN:
313420300
VIS
depuis
£3,19
depuis
£3,19
#
003
MPN:
100708040
VIS
#
004
MPN:
135100084
Rondelle
#
005
MPN:
125300080
NOIX
#
006
MPN:
313420401
ROTULE DE DIRECTION
#
007
MPN:
313420402
ÉCROU AUTO-BLOQUANT
#
008
MPN:
313420403
VIS
#
009
MPN:
313420404
joint
depuis
£0,70
depuis
£0,70
#
010
MPN:
313420405
PRINTEMPS
#
011
MPN:
313420202
PLAQUE PORTE-BROSSE
depuis
£11,54
depuis
£11,54
#
012
MPN:
313420406
GARDE
#
013
MPN:
313420407
BUISSON
depuis
£1,95
depuis
£1,95
#
014
MPN:
313420408
GOUPILLE DE LEVIER
#
015
MPN:
313420409
ROTULE DE DIRECTION
#
016
MPN:
313420203
SOLÉNOÏDE
depuis
£16,84
depuis
£16,84
#
017
MPN:
313420410
DOUILLE (CÔTÉ PIGNON)
depuis
£1,56
depuis
£1,56
#
018
MPN:
313420411
Support de fiche (côté pignon)
#
019
MPN:
313420412
ANNEAU DE RETENUE
#
020
MPN:
313420204
PIGNON ET BARIL
depuis
£26,73
depuis
£26,73
#
021
MPN:
313420205
ARMATURE
depuis
£80,51
depuis
£80,51
#
022
MPN:
313420206
BOBINE AVEC BROSSES
depuis
£66,17
depuis
£66,17
