025 - Réservoir d'essence

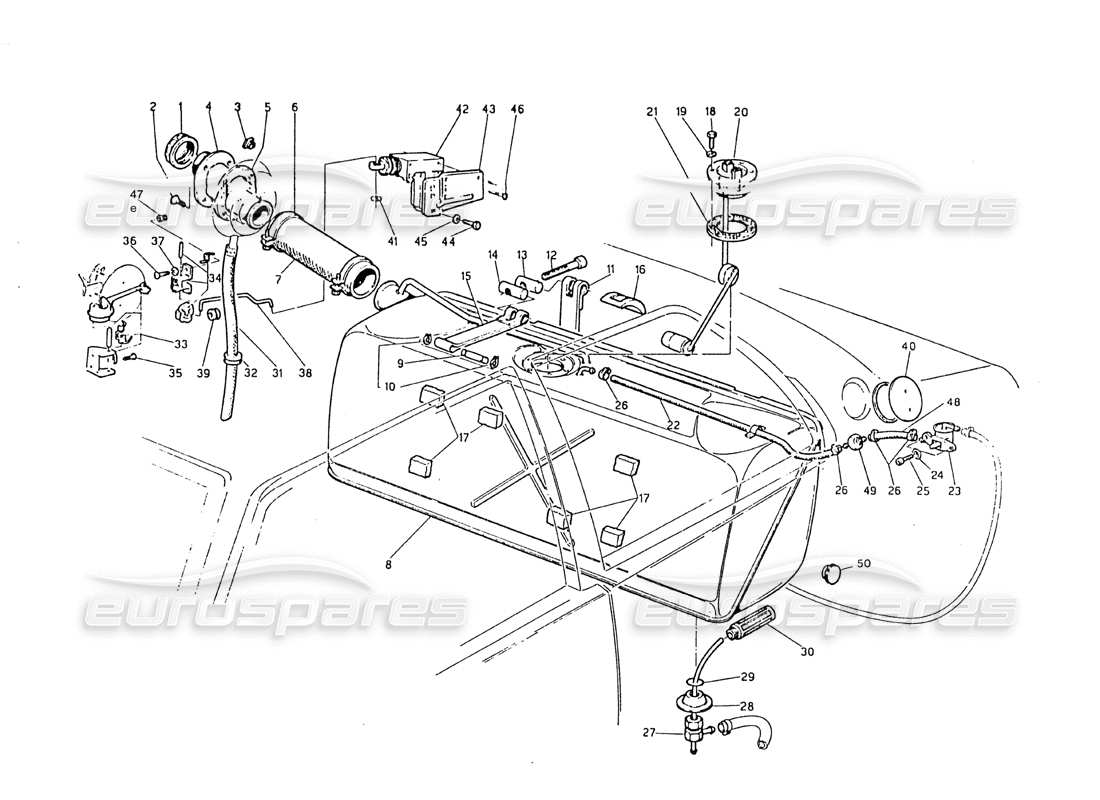

Maserati Biturbo 2.5 (1984) Fuel Tank Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
319220354
BOUCHON DE RÉSERVOIR
depuis
£6,58
depuis
£6,58
Cette pièce remplace le numéro de pièce 319220007
#
002
MPN:
119948160
VIS
depuis
£0,87
depuis
£0,87
#
003
MPN:
319220324
BLOC POUR FIXER LE TUYAU UNION
depuis
£0,65
depuis
£0,65
Cette pièce remplace le numéro de pièce 82457087
#
004
MPN:
319220115
TUYAU D'UNION
Remplacement
Remplacement
#
005
MPN:
319220322
joint
depuis
£1,59
depuis
£1,59
#
006
MPN:
186404087
SERRER
Remplacement
Remplacement
#
007
MPN:
319220382
MANCHON POUR ENTREE DE CARBURANT
Remplacement
Remplacement
#
008
MPN:
319220103
LANCER DE CARBURANT
Remplacement
Remplacement
#
009
MPN:
30921336
ÉPINGLE
depuis
£3,74
depuis
£3,74
#
010
MPN:
150800050
BAGUE SEEGER
#
011
MPN:
319220106
BANDE INFÉRIEURE À FIXER. RÉSERVOIR
depuis
£7,93
depuis
£7,93
#
012
MPN:
53921333
VIS
depuis
£1,90
depuis
£1,90
#
013
MPN:
53921331
PIN POUR BANDE
depuis
£1,59
depuis
£1,59
#
014
MPN:
53921332
PIN POUR BANDE
depuis
£2,38
depuis
£2,38
#
015
MPN:
319220385
BANDE SUPÉRIEURE À FIXER. RÉSERVOIR
depuis
£6,98
depuis
£6,98
#
016
MPN:
319220337
BLOC
depuis
£1,98
depuis
£1,98
#
017
MPN:
319220392
joint
#
018
MPN:
53361308
VIS
Remplacement
Remplacement
#
019
MPN:
136220043
Rondelle
#
020
MPN:
313620111
GANGE À FLOTTEUR DE CARBURANT
depuis
£36,40
depuis
£36,40
#
021
MPN:
33331300
joint
depuis
£1,98
depuis
£1,98
#
022
MPN:
31920389
TUYAU VERS CONN, LANK À SOUPAPE DE DÉCHARGE
#
023
MPN:
319220102
SOUPAPE DE COMMANDE DE POINTE
Remplacement
Remplacement
#
024
MPN:
63031050
Rondelle
#
025
MPN:
21608051
VIS
#
026
MPN:
30921110
SERRER
#
027
MPN:
319220017
CONNECTEUR DE CARBURANT D'ÉCHAPPEMENT
depuis
£8,10
depuis
£8,10
#
028
MPN:
319220362
joint
depuis
£1,11
depuis
£1,11
#
029
MPN:
319220315
joint
depuis
£0,71
depuis
£0,71
#
030
MPN:
319220107
CONN, FILTRE
depuis
£1,17
depuis
£1,17
#
031
MPN:
319220360
TUYAU DE VIDANGE
#
032
MPN:
319220361
ENTRÉE DE FIL
depuis
£2,38
depuis
£2,38
#
033
MPN:
312520143
flop du filtre à carburant
#
034
MPN:
312520144
DISPOSITIF DE FONCTIONNEMENT
depuis
£5,71
depuis
£5,71
#
035
MPN:
167570512
VIS
depuis
£1,59
depuis
£1,59
#
036
MPN:
119142160
VIS
depuis
£0,87
depuis
£0,87
#
037
MPN:
135900043
Rondelle
depuis
£1,11
depuis
£1,11
Cette pièce remplace le numéro de pièce 14496207
#
038
MPN:
312520520
TIRANT DE COMMANDE.
depuis
£1,08
depuis
£1,08
#
039
MPN:
30211310
ENTRÉE DE FIL
depuis
£1,08
depuis
£1,08
#
040
MPN:
312520515
Mise à l'échelle de la marque
Remplacement
Remplacement
#
041
MPN:
53451389
PRINTEMPS
depuis
£1,11
depuis
£1,11
#
042
MPN:
313320195
ACTIONNEUR
Remplacement
Remplacement
#
043
MPN:
313320196
SUPPORT D'ACTIONNEUR
depuis
£1,59
depuis
£1,59
#
044
MPN:
3105101
VIS
#
045
MPN:
135700050
Rondelle
depuis
£1,11
depuis
£1,11
#
046
MPN:
61810516
VIS
#
047
MPN:
312520499
BLOC VERS DISPOSITIF D'EXPLOITATION BIX
depuis
£0,71
depuis
£0,71
#
048
MPN:
319220390
MANCHON À CONN, SOUPAPE DE DÉCHARGE À SOUPAPE DE COMMANDE À LÈVRE
#
049
MPN:
319220104
SOUPAPE DE LIMITATION DE PRESSION
#
050
MPN:
65000320
CASQUETTE
