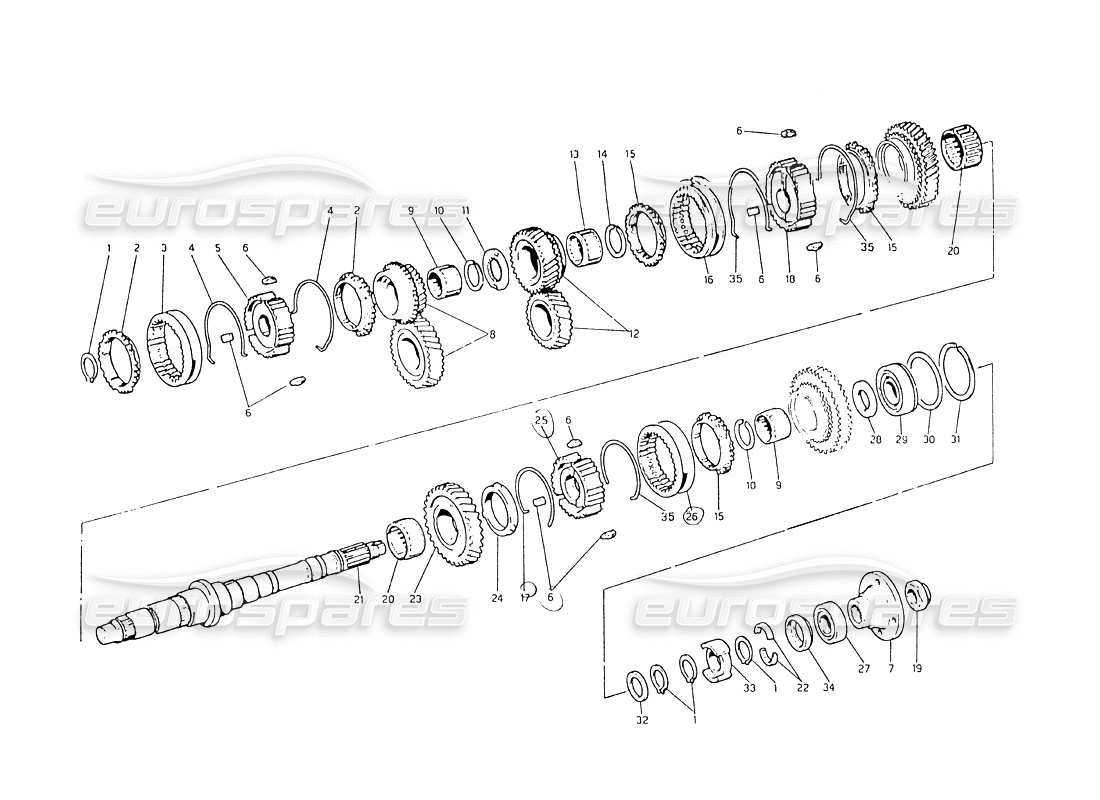

030 - Arbre d'entraînement de transmission
Maserati Biturbo 2.5 (1984) Transmission Driving Shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 315020301
ANNEAU DE RETENUE (1,8)
depuis £2,48
depuis £2,48
# 001
MPN: 315020302
ANNEAU DE RETENUE (1,9)
depuis £0,74
depuis £0,74
# 001
MPN: 315020303
ANNEAU DE RETENUE (2)
depuis £0,74
depuis £0,74
# 002
MPN: 315020470
ENGRENAGE DE SYNCHRONISATION
depuis £25,06
depuis £25,06
# 003
MPN: 315020306
MANCHE
depuis £68,42
depuis £68,42
# 004
MPN: 315020305
PRINTEMPS
depuis £1,51
depuis £1,51
# 005
MPN: 315020312
ENGRENAGE DE SYNCHRONISATION
depuis £31,01
depuis £31,01
# 006
MPN: 315020311
ENTRETOISE
depuis £1,17
depuis £1,17
# 007
MPN: 315020315
BRIDE
depuis £51,45
depuis £51,45
# 008
MPN: 315025003
5TH ENSEMBLE D'ENGRENAGES
# 009
MPN: 315020100
PALIER
depuis £3,67
depuis £3,67
# 010
MPN: 315020347
ANNEAU DE RETENUE (2,0)
depuis £1,17
depuis £1,17
# 010
MPN: 315020348
ANNEAU DE RETENUE (1,9)
depuis £0,74
depuis £0,74
# 010
MPN: 315020349
ANNEAU DE RETENUE (1,8)
depuis £0,74
depuis £0,74
# 011
MPN: 315020319
Rondelle
depuis £9,96
depuis £9,96
# 012
MPN: 315020005
3RD ENSEMBLE D'ENGRENAGES
depuis £137,77
depuis £137,77
# 013
MPN: 315020102
PALIER
depuis £6,46
depuis £6,46
# 014
MPN: 315020354
ANNEAU DE RETENUE (2,0)
depuis £1,66
depuis £1,66
# 014
MPN: 315020355
ANNEAU DE RETENUE (1.9)
depuis £1,66
depuis £1,66
# 014
MPN: 315020356
ANNEAU DE RETENUE (1,8)
depuis £1,66
depuis £1,66
# 015
MPN: 315020321
ANNEAU DE SYNCHRONISATION
depuis £310,05
depuis £310,05
# 016
MPN: 315020322
MANCHE 2ND ET 3RD
depuis £212,55
depuis £212,55
# 017
MPN: 315020323
RESSORT DE SYNCHRONISATION
# 018
MPN: 315020327
ENGRENAGE DE SYNCHRONISATION
depuis £30,38
depuis £30,38
# 019
MPN: 315020325
NOIX
depuis £43,98
depuis £43,98
# 020
MPN: 315020105
PALIER
depuis £15,57
depuis £15,57
# 021
MPN: 315020329
L'arbre principal
depuis £274,69
depuis £274,69
# 022
MPN: 315020331
ANNEAU
depuis £12,70
depuis £12,70
# 023
MPN: 315020337
ENGRENAGE
depuis £221,27
depuis £221,27
# 024
MPN: 315020333
BAGUE DE GUIDAGE
depuis £13,12
depuis £13,12
# 025
MPN: 315020338
INVERSE ET 1ST SYNCHRONISATION
depuis £218,02
depuis £218,02
# 026
MPN: 315020335
REVERS ET 1 ST MANCHE
depuis £138,71
depuis £138,71
# 027
MPN: 315020106
PALIER
depuis £31,36
depuis £31,36
# 028
MPN: 315020336
Rondelle
depuis £9,96
depuis £9,96
# 029
MPN: 315020110
PALIER
depuis £42,06
depuis £42,06
# 030
MPN: 315020360
Rondelle (1,4)
depuis £3,41
depuis £3,41
# 030
MPN: 315020361
Rondelle (1,2)
depuis £3,82
depuis £3,82
# 030
MPN: 315020362
Rondelle (1,0)
depuis £3,82
depuis £3,82
# 030
MPN: 315020363
Rondelle (0,8)
depuis £3,41
depuis £3,41
# 030
MPN: 315020364
Rondelle (0,6)
depuis £3,41
depuis £3,41
# 031
MPN: 315020341
PRINTEMPS
depuis £1,66
depuis £1,66
# 032
MPN: 315020370
SONNERIE THRUAL (3,6)
depuis £13,70
depuis £13,70
# 032
MPN: 315020371
SONNERIE THRUAL (3,4)
depuis £13,70
depuis £13,70
# 032
MPN: 315020372
BAGUE DE BUTÉE (3,2)
depuis £13,70
depuis £13,70
# 032
MPN: 315020373
BAGUE DE BUTÉE (3,0)
depuis £13,70
depuis £13,70
# 032
MPN: 315020374
BAGUE DE BUTÉE (3,3)
depuis £13,70
depuis £13,70
# 032
MPN: 315020375
BAGUE DE BUTÉE (3,1)
depuis £13,70
depuis £13,70
# 033
MPN: 315020344
MANCHE
depuis £2,86
depuis £2,86
# 034
MPN: 315020345
BAGUE D'ÉTANCHÉITÉ
depuis £19,84
depuis £19,84
# 035
MPN: 315020326
RESSORT DE SYNCHRONISATION
depuis £1,87
depuis £1,87
