002 - Carter moteur

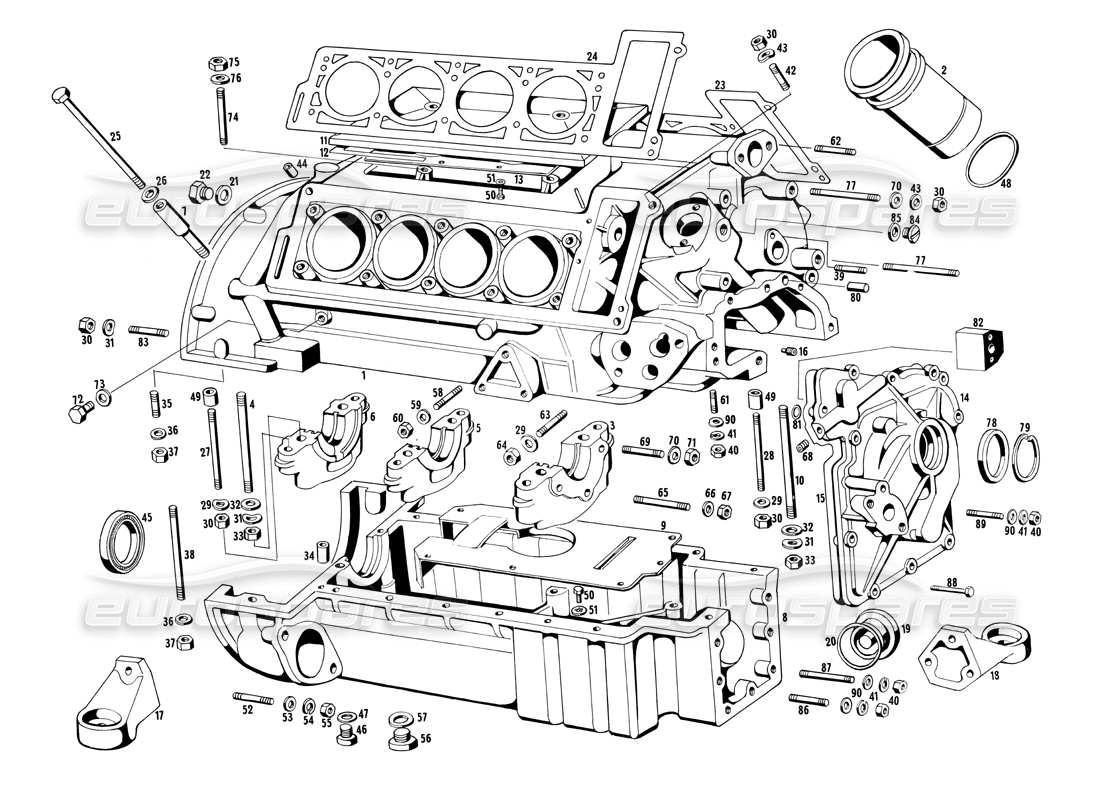

Maserati Ghibli 4.7 / 4.9 Engine Housing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
MGAS002

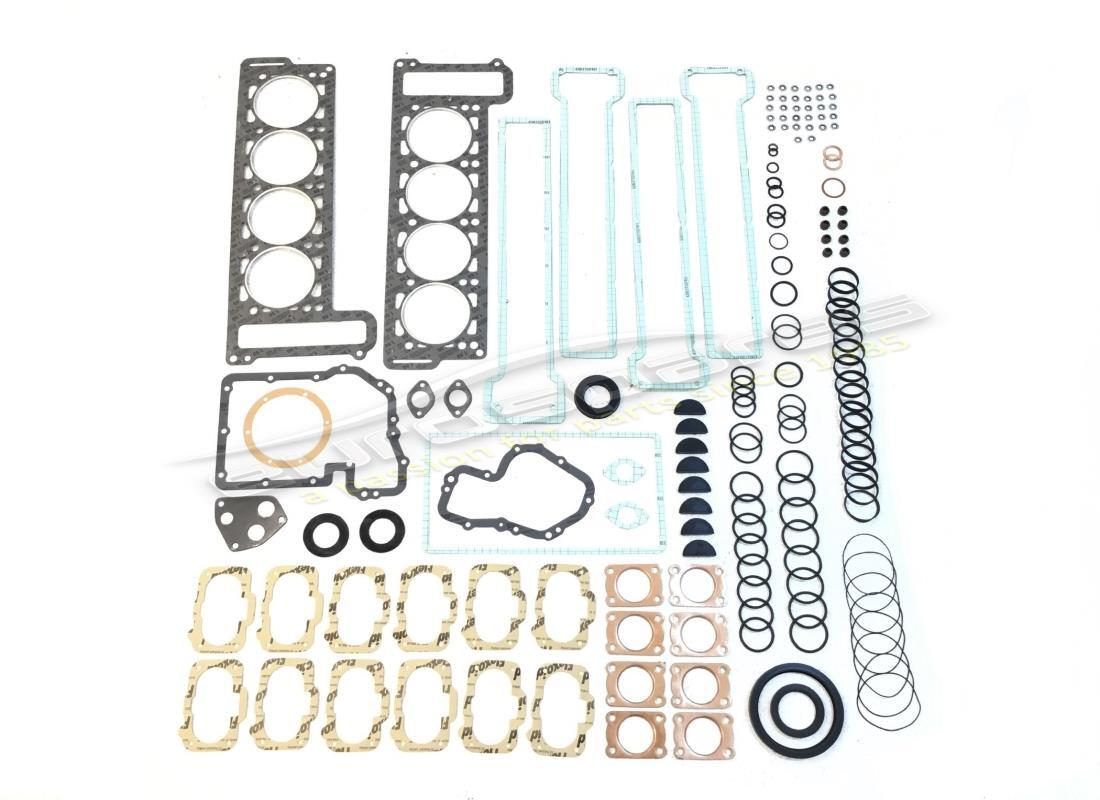

JEU DE JOINTS COMPLET
(valable pour 4.7 et 4.9 V8)
depuis
£766,70
depuis
£766,70
#
001
MPN:
115 MB 66669
BASAMENTO CILINDRI (RICAVAB. DALLA FUSIONE 107/2 Mo 59496)
#
002
MPN:
MB 64189
JEU DE CHEMISES DE CYLINDRE 4700 CC
#
003
MPN:
107 MB 55704
SOUTIEN
#
004
MPN:
103 1530 53488
GOUJON
#
005
MPN:
103153250488
SOUTIEN
#
006
MPN:
107 MB 55703
SOUTIEN
#
007
MPN:
107153654014
GOUJON
#
008
MPN:
115 MB 63040
CARTER D'HUILE MOTEUR .
#
009
MPN:
115 MB 63266
CLOISON D'HUILE DANS LE CARTER
#
010
MPN:
103153153660
GOUJON
#
011
MPN:
107 MB 57608
COUVERTURE
#
012
MPN:
107 MB 57620
JOINT OU JOINT
depuis
£27,46
depuis
£27,46
#
013
MPN:
107 MB 57619
LAMIERA SOTTOCOPERCHIO SUPERIORE BASAMENTO .
#
014
MPN:
115 MB 63026
COUVERTURE
#
015
MPN:
115 MB 64029
JOINT OU JOINT
#
016
MPN:
107/2 MB 61859
GRADE AVEC CALIBRAGE DU PASSAGE D'HUILE SUR LE COUVERCLE AVANT
#
017
MPN:
107/2 MB 63811
SOUTIEN
#
017
MPN:
MB 66923
SOUTIEN
#
018
MPN:
107/2 MB 63812
SOUTIEN
#
018
MPN:
MB 66924
SOUTIEN
#
019
MPN:
115 MB 63197
COPERCHIETTO LATERALE SULLA COPPA MOTORE
#
020
MPN:
GOM 52319
Gommino Ø 75 X 80 X 2,5 par detto
#
021
MPN:
GN48059
JOINT OU JOINT
#
022
MPN:
107/2 MB 65320
CAPUCHON DE FERMETURE DE CONDUITE D'HUILE CÔTÉ EMBRAYAGE.
#
022
MPN:
TN 57589
TAPPO Ø 24 X 1,5 PAR DETTO
#
023
MPN:

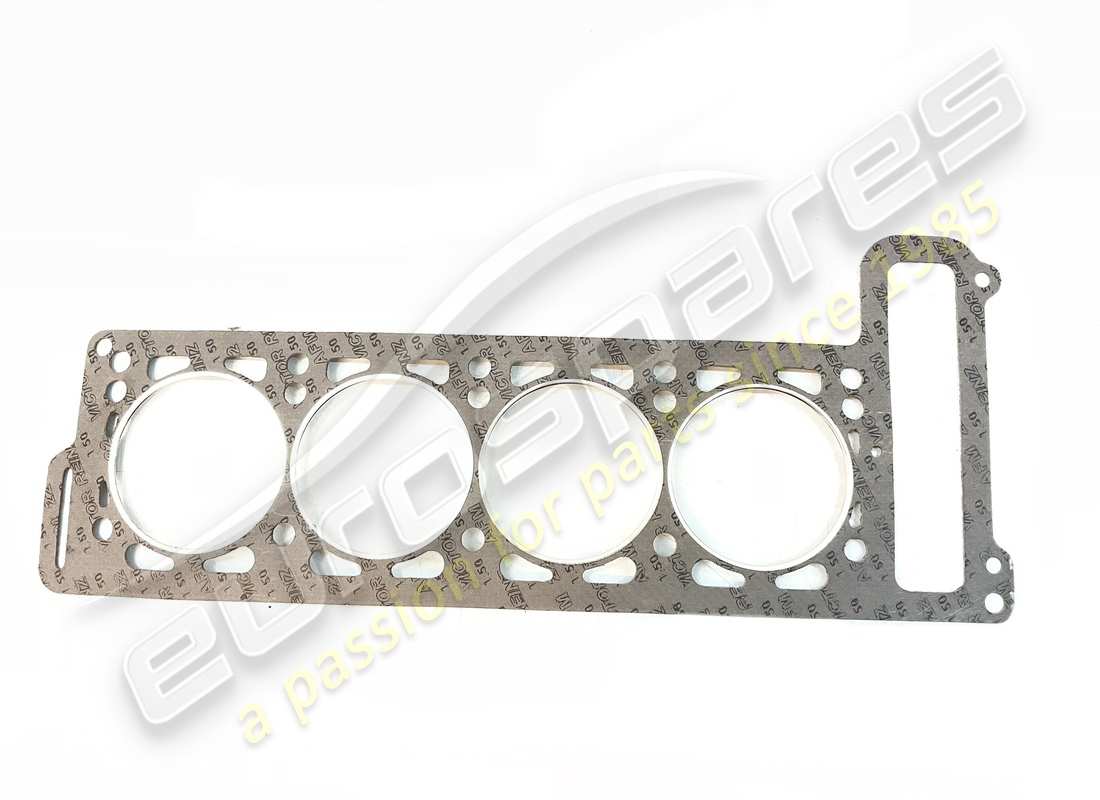

MT64850
JOINT DE CULASSE GAUCHE
depuis
£140,00
depuis
£140,00
#
024
MPN:
MHGAS002
PAIRE DES JOINTS DE CULASSE 4,7-4,9 CC.
#
024
MPN:
MT64851
JOINT DE CULASSE DROIT
depuis
£164,30
depuis
£164,30
#
025
MPN:
BN 54015
BOULON
depuis
£64,38
depuis
£64,38
#
026
MPN:
RN 60913
Rondelle
Remplacement
Remplacement
#
027
MPN:
PN55923
GOUJON FILETÉ
#
028
MPN:
PN41864
GOUJON FILETÉ
#
029
MPN:
RAT/45680
Rondelle
#
030
MPN:
DNT. 47031
ÉCROU 8 X 1.25
#
031
MPN:
RAT/46736
Rondelle
#
032
MPN:
RNT47085
Rondelle
depuis
£3,44
depuis
£3,44
#
034
MPN:
GRN 54501
SOURIAGE DE CENTRAGE Ø 8 X 24 ENTRE BASE ET COUPE.
#
035
MPN:
PN49099
GOUJON FILETÉ
#
036
MPN:
RNT47210
Rondelle
#
037
MPN:
DNT 47080
NOIX
#
038
MPN:
PN 51443
GOUJON FILETÉ
#
039
MPN:
PN46589
GOUJON FILETÉ
#
040
MPN:
DNT 47047
NOIX
#
041
MPN:
RSN/32690
Rondelle
#
042
MPN:
PN 32662
GOUJON FILETÉ
#
043
MPN:
RSN 3 2 6 3 5
Rondelle
#
044
MPN:
GRN 50669
SOURIAGE DE CENTRAGE Ø 10 X 26 ENTRE TÊTE ET BASE.
#
045
MPN:
ANT 69925
BAGUE D'ÉTANCHÉITÉ
#
045
MPN:
ANT47974
BAGUE D'ÉTANCHÉITÉ
#
046
MPN:
TN48178
BOUCHON Ø 20 X 1,5 X 12 FERMETURE DU TROU DU CONDUITE D'HUILE CENTRALE DERRIÈRE LE PREMIER SUPPORT DE BANC ET GUÉ SOUS LE CARTER
#
047
MPN:
GN 51444
JOINT OU JOINT
#
048
MPN:
GOM 50315.
GOMMINO Ø 70 X 1,2 TENUTA SULLE CANNE
#
049
MPN:
GRN 51124
GRANO Ø 12X 8,5 X 22 POUR CENTRAGGIO SUPPORTI ALBERO MOT.
#
050
MPN:
BNT 47016
BOULON
#
051
MPN:
RDI53899
Rondelle
#
052
MPN:
PN48126
GOUJON FILETÉ
#
053
MPN:
RN 32423
Rondelle
#
054
MPN:
RSN 33667
Rondelle
#
055
MPN:
DN 48127
NOIX
#
056
MPN:
TN 50677
BOUCHON Ø 30 X 1,5 X 16 POUR LE DRAINAGE DE L'HUILE DU PUISARD.
#
057
MPN:
GN33367
JOINT OU JOINT
#
058
MPN:
PN 33919
GOUJON FILETÉ
#
059
MPN:
RNT52733
Rondelle
#
060
MPN:
DNT47024
NOIX
#
061
MPN:
PN35490
GOUJON FILETÉ
#
062
MPN:
PN 49103
GOUJON FILETÉ
#
063
MPN:
PN32424
GOUJON FILETÉ
#
064
MPN:
DNT 43118
NOIX
#
065
MPN:
PN 53525
GOUJON FILETÉ
#
066
MPN:
RAT. 45681
Rondelle
Cette pièce remplace le numéro de pièce 45681
#
068
MPN:
TN 44295
TAPPO Ø 6 X1 PER FORO OLIO COPERCHIO ANTER. BASAM..
#
069
MPN:
PN 33921
GOUJON FILETÉ
#
070
MPN:
RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
#
071
MPN:
DST 53397
NOIX
Cette pièce remplace le numéro de pièce 53397
#
072
MPN:
TN 65967
BOUCHON Ø 10 X 1,5 X 15 ÉVACUATION DE L'EAU DE LA BASE
#
073
MPN:
GN 47208
GUARNITURA Ø 10,5 X 16 X 1 PAR DETTO
Cette pièce remplace le numéro de pièce 47208
#
074
MPN:
PN 45888
GOUJON FILETÉ
#
075
MPN:
DST 56574
NOIX
#
076
MPN:
GN 32001
JOINT OU JOINT
#
077
MPN:
PN. 55135
GOUJON FILETÉ
#
078
MPN:
ANT 45920
BAGUE D'ÉTANCHÉITÉ
depuis
£45,06
depuis
£45,06
#
079
MPN:
ART 47864
ANNEAU
#
080
MPN:
GRN 54501
Grano Ø 8 x 24 centraggio coperchio anteriore basam.
#
081
MPN:
GOM. 42229
CAOUTCHOUC Ø 11 X 16 X 2,5 SOUS LE COUVERCLE DE CARTER AVANT.
depuis
£2,14
depuis
£2,14
#
082
MPN:
107/2 MD 59607
ESPACEUR POUR TENDEUR AUTOMATIQUE.
#
083
MPN:
PN53067
GOUJON FILETÉ
depuis
£4,30
depuis
£4,30
#
084
MPN:
TN 33915
Bouchon Ø 20X 1,5 fermant le trou de la poulie dans la base
#
085
MPN:
GN 33916
JOINT OU JOINT
#
086
MPN:
PN35771
GOUJON FILETÉ
#
087
MPN:
PN 35828
GOUJON FILETÉ
#
088
MPN:
BNT 51008
BOULON
#
089
MPN:
PN 63589
GOUJON FILETÉ
#
090
MPN:
RAT/45678
Rondelle
depuis
£0,86
depuis
£0,86
Cette pièce remplace le numéro de pièce 45678
