016 - Arbres de différentiel et d'hélice

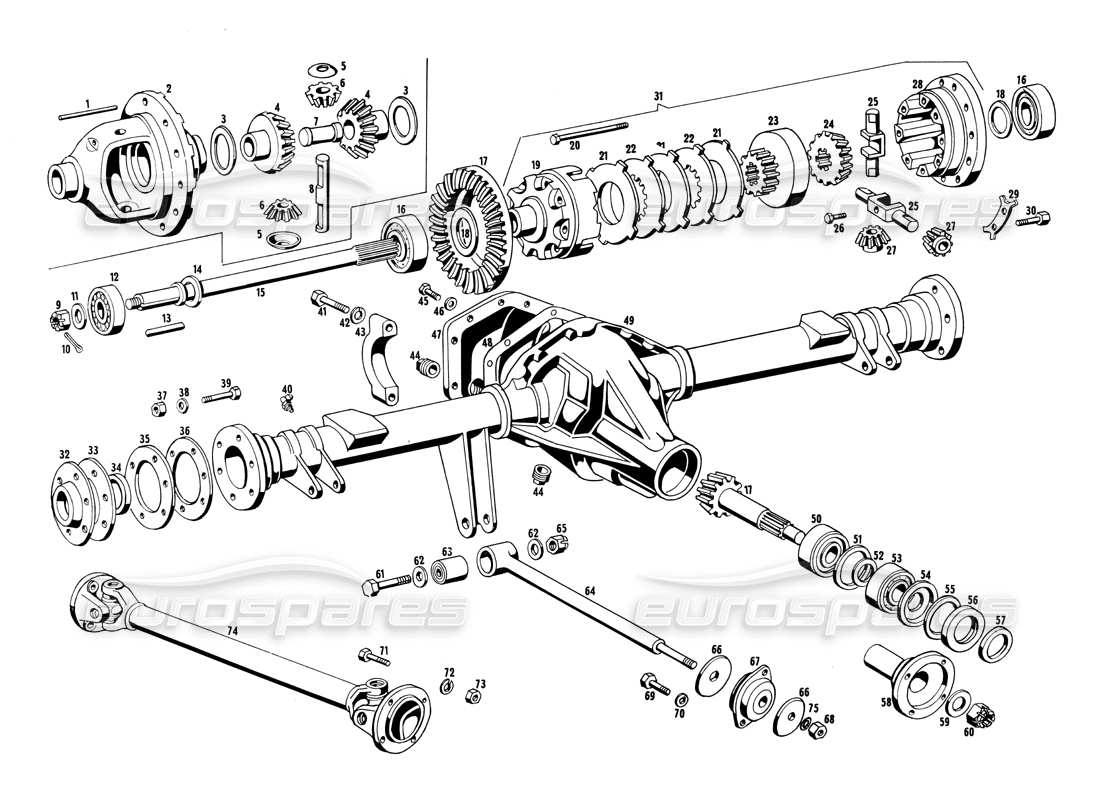

Maserati Ghibli 4.7 / 4.9 Differential and Propeller Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
MDIFGhibli47
Différentiel
#
001
MPN:
SN48306
ÉPINGLE
#
002
MPN:
101 10500 48289
BOÎTE DIFFÉRENTIELLE POUR R. 13/43 ET 13/46
#
002
MPN:
10110500 51121
BOÎTE DIFFÉRENTIELLE POUR R. 13/49 ET 11 /45
#
003
MPN:
101 - 10564 48295
Rondelle
#
004
MPN:
101 10562 48294
PLANÉTAIRE POUR DIFFÉRENTIEL
#
005
MPN:
101 - 10534 48291
Rondelle
#
006
MPN:
101 - 10536 48292
Satellite par différence
#
007
MPN:
101 - 10540 48293
Entretoise sur arbre satellite
#
008
MPN:
101 10530 48290
POSTE POUR SATELLITE
#
009
MPN:
DCN 48282
NOIX
#
010
MPN:
CN 48284
COPIGLIA PER DETTO
#
011
MPN:
RN 48283
Rondelle
#
012
MPN:
CSC 48266
Roulement pour arbre de roue à l'extérieur
#
013
MPN:
LN 48288
Languette sur les demi-arbres pour moyeux de remorquage
#
014
MPN:
ANT/48277
BAGUE D'ÉTANCHÉITÉ
#
015
MPN:
101 10150 48267
DEMI-ARBRE DE PONT
#
016
MPN:
CSC 48297
APPUI SUR LE CARTER DIFFÉRENTIEL
#
017
MPN:
101/9 - TP 55908
Couronne et pignon associés pour R. 13/49
#
017
MPN:
101/9 - TP 55909
Couronne et pignon associés pour R. 13/43
#
017
MPN:
101/9TP55907
Couronne et pignon associés pour R. 13/46
#
017
MPN:
101/9TP55921
Couronne et pignon associés pour R. 11/45
#
018
MPN:
101.10507.48296
ANNEAU
#
019
MPN:
109 - TP 55914
BRIDE DE BOÎTE AUTOBLOQUANTE
#
020
MPN:
BN 55919
BOULON
#
021
MPN:
101 /7 TP 54008
ANNEAU
#
022
MPN:
101/7 - TP 54009
ANNEAU
#
023
MPN:
109TP55915
BRIDE DE SUPPORT DE BAGUE D'EMBRAYAGE AUTOBLOQUANTE
#
024
MPN:
109TP55944
PLANÉTAIRE POUR BOÎTE DE DIFFÉRENTIEL AUTOBLOQUANT
#
025
MPN:
109TP55916
POSTE DE CROISIÈRE AUTOBLOQUANT
#
026
MPN:
109 TP 55918
DISTANZIALE SEMIASSE SULLA CROCIERA AUTOBLOBCANTE
#
027
MPN:
109TP55917
SATELLITE POUR BOITE DE DIFFÉRENTIEL AUTOBLOQUANT
#
028
MPN:
109 - TP 55913
BRIDE PORTE-COURONNE DE BOÎTIER AUTOBLOQUANT POUR R. 13/49 -11/45
#
028
MPN:
109TP55912
BRIDE PORTE-COURONNE DE BOÎTIER AUTOBLOQUANT POUR R. 13/46 -13/43
#
029
MPN:
RDL 48310
Rondelle
#
030
MPN:
BN48309
BOULON
#
031
MPN:
109 - TP 51308
BOITE AUTOBLOQUANTE COMPLETE POUR R. 13/49 - 11/45 SANS RAPPORTS
#
031
MPN:
109 TP 51309
BOITE AUTOBLOQUANTE COMPLETE POUR R. 13/46 - 13/43 SANS RAPPORTS
#
032
MPN:
101 10127 48279
DOUILLE DE RÉDUCTION JOINT ANGUS SUR LE MOYEU
#
033
MPN:
101 10128 48280
ANNEAU
#
034
MPN:
ANT/48281
BAGUE D'ÉTANCHÉITÉ
#
035
MPN:
GN 47672
JOINT OU JOINT
#
036
MPN:
101 10096 48278
Entretoise de roulement sur la bride latérale
#
037
MPN:
DN 48287
NOIX
#
038
MPN:
RN 48286
Rondelle
#
039
MPN:
BN 48285
BOULON
#
040
MPN:
IN 48268
GRAISSE GRAISSE SUR Tubi CÔTÉS
#
041
MPN:
BN 48272
BOULON
#
042
MPN:
RSN 48273
Rondelle
#
043
MPN:
101 - 10011 48271
LE CAPUCHON SCELLE LA BOÎTE DIFFÉRENTIELLE À LA BOÎTE D'ESSIEU
#
044
MPN:
TN 48274
BOUCHON POUR ENTREE DE VIDANGE ET NIVEAU D'HUILE
#
045
MPN:
BN48275
BOULON
#
046
MPN:
RSN 48276
Rondelle
#
047
MPN:
101-10052-48262
COUVERTURE
#
048
MPN:
101-10054-48263
JOINT OU JOINT
#
049
MPN:
101 10001 48261
SCATOLA PONTE
#
049
MPN:
115 TP 62669
Essieu arrière complet avec R autobloquant. 13/46
#
049
MPN:
115 TP 63519
Essieu arrière complet avec R autobloquant. 13/43
#
049
MPN:
115 TP 67094
ESSIEU ARRIÈRE COMPLET SANS R AUTOBLOQUANT. 13/43
#
050
MPN:
CSC 48302
ROULEMENT SUR LE PIGNON
#
051
MPN:
101 - 10571 48300
Rondelle
#
052
MPN:
101 - 10706 48301
Rondelle
#
053
MPN:
CSC48303
ROULEMENT SUR PIGNON CÔTÉ BRIDE
#
054
MPN:
101 10741 48304
DISQUE D'ÉTANCHÉITÉ D'HUILE SUR LE PIGNON
#
055
MPN:
GN48201
JOINT OU JOINT
#
056
MPN:
ANT 48270
JOINT
depuis
£146,56
depuis
£146,56
#
057
MPN:
101 - 10042 48269
DISQUE D'ARRÊT JOINT D'ÉTANCHÉITÉ SUR LA BRIDE D'ARBRE D'ENTRAÎNEMENT
#
058
MPN:
101 10740 48305
BRIDE SUR LE PIGNON POUR LA FIXATION DE L'ARBRE DE TRANSMISSION
#
059
MPN:
RN 48308
Rondelle
#
060
MPN:
DCN48307
NOIX
#
061
MPN:
BNT 62256
BOULON
#
062
MPN:
RNT 47091
Rondelle
#
063
MPN:
SLN/49449
SOUTIEN
#
064
MPN:
115 TP 63520
Puntone reazione scatola ponte posteriore (montato fino al 14/6/68)
#
064
MPN:
115 TP 66657
Puntone reazione scatola ponte posteriore (dal 15/6/68)
#
065
MPN:
DST 62315
NOIX
#
066
MPN:
RN 66660
Rondelle
#
067
MPN:
SLN 49441
SOUTIEN
depuis
£318,96
depuis
£318,96
#
067
MPN:
SLN 50757
SOUTIEN
#
068
MPN:
DNT 43772
NOIX
#
069
MPN:
BNT. 47015
BOULON
#
070
MPN:
RSN 3 2 6 3 5
Rondelle
#
072
MPN:
RAT 66404
Rondelle
#
073
MPN:
D N 33540
NOIX
#
074
MPN:
115 TA 63500
ARBRE DE TRANSMISSION AVEC BOITE DE VITESSES S 5 325
#
074
MPN:
115 TA 64529
Arbre de transmission avec transmission automatique
#
075
MPN:
RDI 54347
Rondelle
