027 - Contrôle des freins

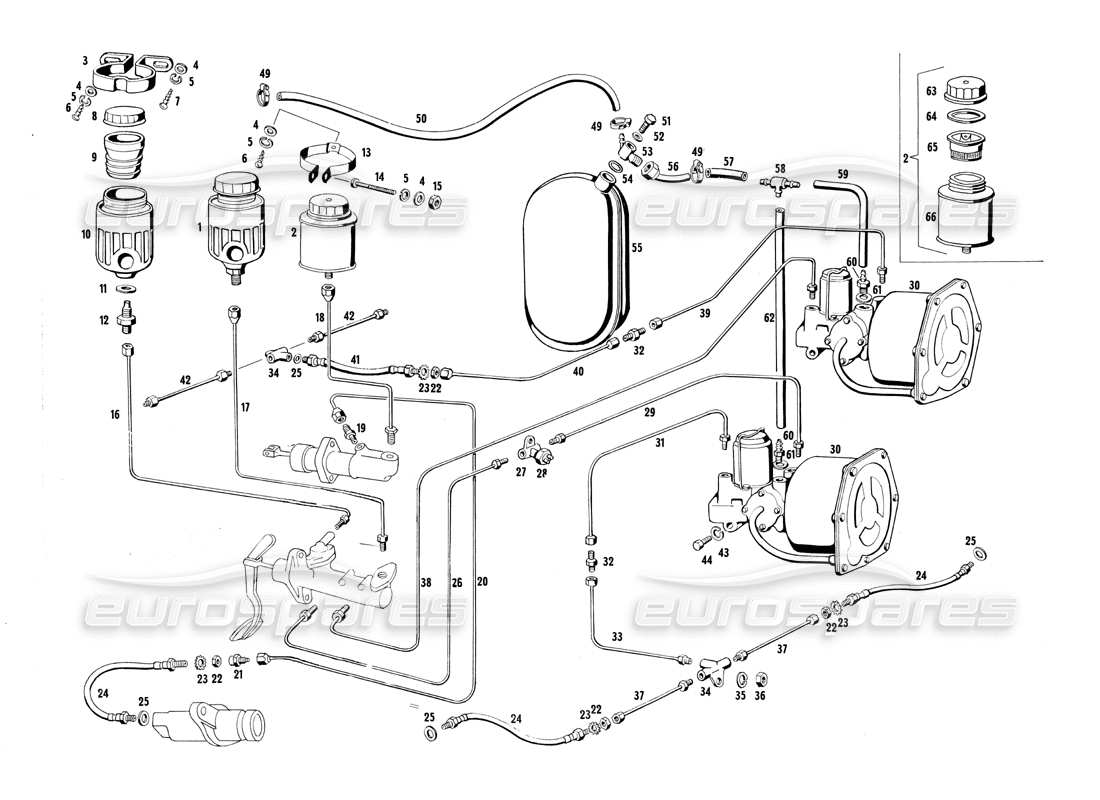

Maserati Ghibli 4.7 / 4.9 Brake Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 107 - FC 56067
RÉSERVOIR D'HUILE POUR POMPE DE FREIN
# 002
MPN: 107 FC 56068
RÉSERVOIR D'HUILE POUR POMPE D'EMBRAYAGE, JUSQU'À 31-7-68
# 003
MPN: 107 FC 58709
COLLIER D'JOINT DE RÉSERVOIR D'HUILE DE FREIN
# 004
MPN: RNT 52530
Rondelle
# 005
MPN: SRN 32497
Rondelle
# 006
MPN: VNT/49513
VIS
# 007
MPN: VNT 49215
VIS
# 008
MPN: 107 - FC 58710
COUVERTURE
# 009
MPN: 107 FC 58711
Soufflet de frein pour réservoir d'huile
# 010
MPN: 107 - FC 58712
CORPS DE RÉSERVOIR D'HUILE
depuis £183,75
depuis £183,75
# 011
MPN: RN 58713
Rondelle
# 012
MPN: VRN 58714
SYNDICAT
# 013
MPN: 101 15016 48339
PINCE DE FIXATION DE RÉSERVOIR D'EMBRAYAGE, JUSQU'À 31-7-68 31-7-68
# 014
MPN: VNT 49515
VIS
# 016
MPN: 109 FC 55798
TUYAU DU RÉSERVOIR D'HUILE À LA POMPE DE FREIN AVANT
# 017
MPN: 109 FC 57873
Tuyau du réservoir d'huile à la pompe de frein arrière
# 018
MPN: 101/10 FC 59798
Tuyau allant du réservoir d'huile au maître-cylindre d'embrayage, jusqu'à 31-7-68
# 019
MPN: VRN 58047
SYNDICAT
# 020
MPN: 115 FC 64903
TUYAU DE LA POMPE POUR SUPPORTER LA CONNEXION FLEXIBLE
# 021
MPN: DR 52896
SYNDICAT
# 022
MPN: DN 46448
NOIX
# 023
MPN: RDI 48337
Rondelle
# 024
MPN: 101 15134 48336
TUYAU SOUPLE
# 024
MPN: 15198 48346
TUYAU SOUPLE
# 025
MPN: GN 87991
JOINT SPI DE PÉDALIER SUR ÉTRIERS ET RACCORDS
# 026
MPN: 115 FC 64895
TUYAU DE LA POMPE AU RACCORDEMENT DE LA VOIE 3 POUR L'ARRÊT D'INTERCEPTION
# 027
MPN: 101 15188 46964
SYNDICAT
# 028
MPN: 107/A FC 62614
Interrupteur d'arrêt hydraulique
# 029
MPN: 109 - FC 55799
TUYAU DE 3 VOIE D'ARRÊT VERS LE SERVO DE FREIN À CIRCUIT AVANT
# 030
MPN: 101 15170 48344
SERVO DE FREIN
# 031
MPN: 115 FC 64896
Tube de servo à 3 chemin sur la traverse
# 034
MPN: 101 15190 48347
SYNDICAT
# 035
MPN: RSN 3 2 6 3 5
Rondelle
# 036
MPN: DNT. 47031
NOIX
# 037
MPN: 115 FC 64897
TUBE DE 3 CHEMIN SUR LA TRAVERSE JUSQU'À LA ROUE AVANT. DROIT
# 037
MPN: 115 FC 64898
Tuyau de 3 voies sur la traverse jusqu'à la roue avant. gauche
# 038
MPN: 115 FC 64899
Tubo dalla pompa tandem sur servofreno circuito posteriore
# 039
MPN: 115 FC 64901
TUBO DEL SERVOFR. POSTE. CHEZ FLESS. SUL PONTE (PRIMO TRATTO)
# 040
MPN: 115 FC 64902
TUBO DEL SERVOFR. POSTE. CHEZ FLESS. SUL PONTE (SECONDO TRATTO) FINO AL 10-10-67 DOPO A SOSTITUTO DAL 115 FC 65503
# 041
MPN: 101 15198 48346
TUYAU SOUPLE
# 042
MPN: 101/10 - FC 59658
TUBO DEL 3 VIE SUL PONTE AT CALIPER POSTERIORE DESTRO
# 042
MPN: 107/A FC 62874
Tubo del 3 vie sul ponte at calibre posteriore sinistro Fino at 15-3-68 dopo a remplaçant dal 109/A-FC-61508
# 043
MPN: RSN 33667
Rondelle
# 044
MPN: BN 46444
BLLONE PER FISSAGGIO SERVOFREON CHEZ TELAIO
# 049
MPN: FRN 37824
FASCETTA AUSSI POUR FISSAGGIO MANICOTTI COLLEGAM. DÉPRIMER
# 050
MPN: MN 54780
MANCHON 9 X 15 X 200 DE 3 CHEMIN VERS LE RÉSERVOIR À VIDE
Cette pièce remplace le numéro de pièce 54780
# 051
MPN: VRN/58715
SYNDICAT
# 052
MPN: GN/58716
PÉDALIER POUR JOINT SUPÉRIEUR DE CLAPET ANTI-RETOUR
# 053
MPN: 107-FC-58717
CLAPET ANTI-RETOUR POUR CYLINDRE À VIDE
# 054
MPN: GN 58720
Joint d'étanchéité inférieur du clapet anti-retour
# 055
MPN: 101 15200 48334
Vérin à vide pour activation du servofrein
# 056
MPN: 107 FC 57763
TUYAU SUR LE RÉSERVOIR VIDE POUR LIVRAISON AUX SERVEURS DE FREIN
# 057
MPN: MN 54780
MANCHON DE RÉSERVOIR VIDE À 3 VOIE, CM. 130
Cette pièce remplace le numéro de pièce 54780
# 058
MPN: RMN 54867
SYNDICAT
# 059
MPN: MN 54780
MANICOTTO 9 X 15 X 110 PAR DÉPRESS. CHEZ SERVOFRENO CIRC. POSTE
Cette pièce remplace le numéro de pièce 54780
# 060
MPN: RMN 55939
SYNDICAT
# 061
MPN: GN 46636
PEDALIER POUR SCELLEMENT VIDE SUR SERVO DE FREIN
# 062
MPN: MN 54780
MANICOTTO 9 X 15 X 400 PAR DÉPRESS. CHEZ SERVOFRENO CIRC. FOURMI.
Cette pièce remplace le numéro de pièce 54780
# 063
MPN: 107 FC 58725
COUVERTURE
# 064
MPN: 107 FC 58726
LE PEDALIER JOINT L'HUILE ENTRE LE COUVERCLE ET LE CORPS DU RÉSERVOIR JUSQU'À 31-7-68
# 065
MPN: 107 FC 58727
Vaschette filtrante pour serbat. olio frizione, fino chez 31-7-68
# 066
MPN: 107 FC 58728
CORPS DE RÉSERVOIR D'HUILE D'EMBRAYAGE, JUSQU'À 31-7-68
