028 - Commande de frein avec servomoteur Bonaldi

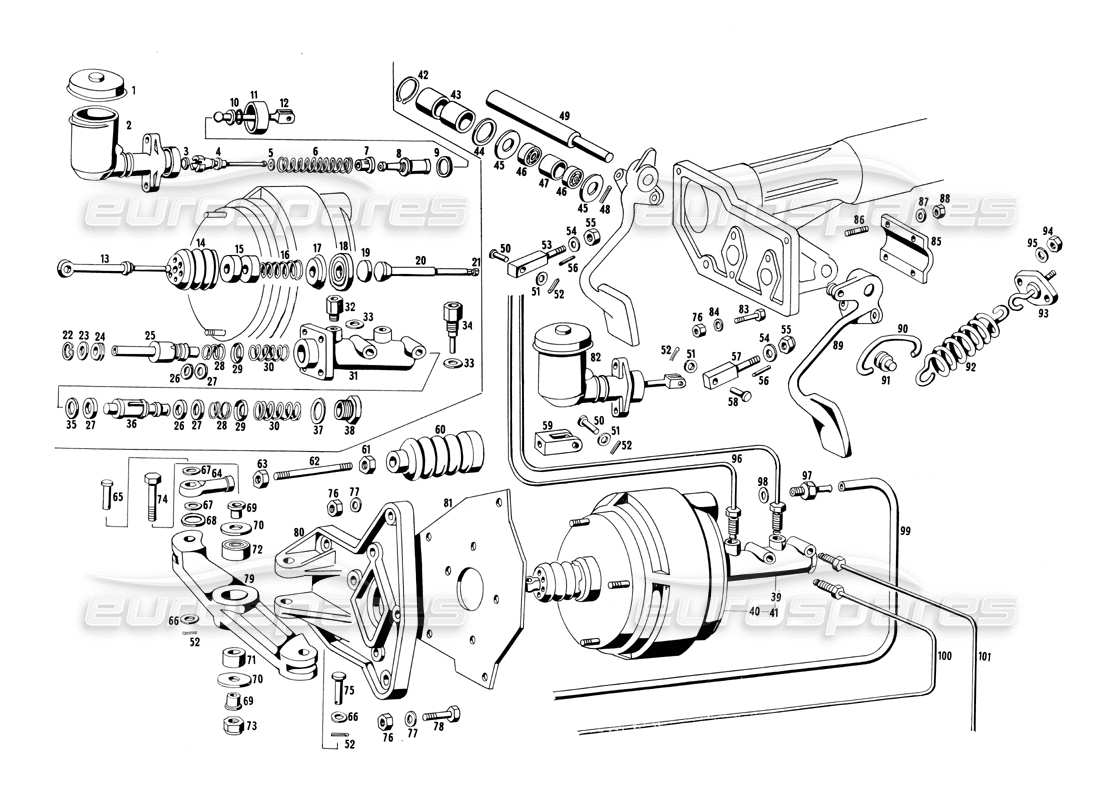

Maserati Ghibli 4.7 / 4.9 Brake Control With Bonaldi Servo Unit Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 116 FC 67324
BOUCHON POUR RÉSERVOIR DE POMPE D'EMBRAYAGE INCORPORÉ DE 0,7
# 002
MPN: 116 FC 67325
CORPS DE POMPE D'EMBRAYAGE
# 003
MPN: 107 FC 64256
Caoutchouc pour valve de pompe d'embrayage
# 004
MPN: 107 FC 59791
PIVOT
# 005
MPN: 107FC59790
Rondelle
# 006
MPN: 107 FC 59788
PRINTEMPS
# 007
MPN: 107 FC 59787
COUPE DE GUIDAGE DE RESSORT DE POMPE D'EMBRAYAGE
# 008
MPN: 116 FC 67326
Piston pour pompe d'embrayage
# 009
MPN: 116 FC 67327
BAGUE D'ÉTANCHÉITÉ
# 010
MPN: 116 FC 67328
ANNEAU
# 011
MPN: 107 FC 59781
CAPUCHON DE PROTECTION DU PISTON DE POMPE MAÏS. EMBRAYAGE
# 012
MPN: 116 FC 67329
Maïs Puntalino sulla pompa. frizione
# 013
MPN: 116 FC 67333
PUNTALINO SUR SERVOFRENO
# 014
MPN: 116 FC 67334
BOUCHON DE SOUFFLET SUR SERVO DE FREIN
# 015
MPN: 116 FC 67335
Filtre à air sur le servofrein
# 016
MPN: 116 FC 67336
PRINTEMPS
# 017
MPN: 116 FC 67337
Coupelle de support en caoutchouc maintenue entre le servo et la pampa
# 018
MPN: 116 FC 67338
JOINT EN CAOUTCHOUC ENTRE SERVO ET POMPE
# 019
MPN: 116 FC 67339
Tampon en caoutchouc pour mise sous vide
# 020
MPN: 116 FC 67340
Arbre de commande de pompe de frein
# 021
MPN: 116 FC 67341
Enregistrez la vis sur le poteau de maïs. pompe de frein
# 022
MPN: ART 43293
ANNEAU
# 022
MPN: ART 43692
ANNEAU
# 023
MPN: 116 FC 67342
Rondelle
# 023
MPN: 116 FC 67389
Rondelle
# 024
MPN: 116 FC 67343
Gommino sur la pompa freni Ø 23
# 024
MPN: 116 FC 67390
Gommino sur la pompa freni Ø 25.4
# 025
MPN: 116 FC 67344
Piston de pompe de frein Ø 23 circuit avant
# 025
MPN: 116 FC 67391
Piston de pompe de frein Ø 25,4 circuit avant
# 026
MPN: 116 FC 67345
ANNEAU
# 026
MPN: 116 FC 67392
ANNEAU
# 027
MPN: 116 FC 67346
Caoutchouc d'étanchéité sur le piston du maître-cylindre de frein Ø 23
# 027
MPN: 116 FC 67397
Caoutchouc d'étanchéité sur le piston du maître-cylindre de frein Ø 25,4
# 028
MPN: 116 FC 67347
PRINTEMPS
# 029
MPN: 116 FC 47348
Support de ressort de piston de pompe de frein Ø 23
# 030
MPN: 116 FC 47349
PRINTEMPS
# 031
MPN: 116 FC 67350
Corpo pompa Ø 23 commande freni
# 031
MPN: 116 FC 67393
CORPO POMPA Ø 25,4 COMANDO FRENI
Remplacement
Remplacement
# 032
MPN: 116 FC 67351
SYNDICAT
# 033
MPN: GN/33569
JOINT OU JOINT
# 034
MPN: 116 FC 67352
SYNDICAT
# 035
MPN: 116 FC 67353
Rondelle
# 036
MPN: 116 FC 67354
Piston pour maître cylindre de frein Ø 23 circuit arrière..
# 036
MPN: 116 FC 67394
PISTON POUR POMPE DE FREIN Ø 25,4 CIRCUIT ARRIÈRE.
# 037
MPN: GN 33497
JOINT OU JOINT
# 038
MPN: 116 FC 67359
TAPPO SU LATO POSTR. MAÏS POMPA. FRÉNI
# 039
MPN: FC 67395
Ø de la pompe de frein 25,4
depuis £639,14
depuis £639,14
# 040
MPN: 116 FC 67361
SERVO DE FREIN COMPLET
# 041
MPN: 116 FC 66865
Ensemble servofrein et pompe en tandem Ø 23
# 041
MPN: 116 FC 67396
Ensemble servofrein et pompe en tandem Ø 25,4
# 042
MPN: ART. 51653
ANNEAU
# 043
MPN: 107 FC 54283
BUISSON
# 044
MPN: RN 54302
Rondelle
# 045
MPN: RN 66638
Rondelle
# 046
MPN: CSC 46422
ROULEMENT 12 X 28 X 8 POUR DIT
# 047
MPN: 116 FC 66687
ESPACEUR ENTRE LES ROULEMENTS DE LA PEDALE D'EMBRAYAGE
# 048
MPN: ART 47232
ANNEAU
# 049
MPN: 1116 FC 66635
Arbre de port de pédale de frein et d'embrayage
# 050
MPN: 107FC53911
PIVOT
# 051
MPN: RN 41611
Rondelle
# 052
MPN: CN33539
COPIER LA FICHE 2 X 20 SUR LES BROCHES DU JOINT DE PÉDALE ET D'ÉQUILIBRAGE
# 053
MPN: 115 FC 67272
PIVOT
# 054
MPN: RNT 55379
Rondelle
# 055
MPN: DST/48101
NOIX
# 056
MPN: RUL 45571
Rouleau 2,5 X 15,8 sur les axes des pédales de frein et d'embrayage
# 057
MPN: 115 FC 67256
PIVOT
# 058
MPN: 101 15291 48061
PIVOT
# 059
MPN: 116 FC 66379
ŒILLET POUR PÉDALE DE FREIN
# 060
MPN: 116 FC 66382
SOUFFLET SUR L'AXE DE COMMANDE DE FREIN
# 061
MPN: DNT 44352
DODO 10 X 1,5 X 6 SUL PERNO COM. FRÉNO
# 062
MPN: 115 FC 67209
PIVOT
# 063
MPN: DN 66899
DODO 10 X 1,5 À GAUCHE POUR LE MAÏS. FREIN
# 064
MPN: 116 FC 66844
JOINT À ROTULE POUR AXE DE COMMANDE DE FREIN
# 065
MPN: 116 FC 66860
PIVOT
# 066
MPN: RNT 47087
Rondelle
# 067
MPN: 116 FC 66872
ESPACEUR POUR ROTULE SUR LE CULBUTEUR
# 068
MPN: 116 FC 67246
Caoutchouc pour rotule sur culbuteur maïs. freins
# 069
MPN: 116 FC 66869
BUISSON
# 070
MPN: RN 66868
Rondelle
# 071
MPN: 116 FC 66867
BOUCHON POUR COMMANDE DE FREIN ROCKER ROCKER
# 072
MPN: 116 FC 66871
BUISSON
# 073
MPN: DST 65851
NOIX
Cette pièce remplace le numéro de pièce DST 68049
# 074
MPN: BN 67270
BOULON
# 075
MPN: 116 FC 66378
PIVOT
# 076
MPN: DNT. 47031
NOIX
# 077
MPN: RAT/45680
Rondelle
# 078
MPN: BNT 47017
BOULON
# 079
MPN: 116 FC 66357
BASCULE DE COMMANDE DE SERVO DE FREIN BASCULE
# 080
MPN: 116 FC 66365
SOUTIEN
# 081
MPN: 116 FC 67131
CLOISON DE FERMETURE DU COMPARTIMENT SERVO DE FREIN
# 082
MPN: 116 FC 66665
POMPE DE 0,7 COMMANDE D'EMBRAYAGE
depuis £243,48
depuis £243,48
# 083
MPN: BNT 54081
BOULON
# 084
MPN: RDI55990
Rondelle
# 085
MPN: 115 FC 67291
Couvercle sur support colonne avec fin de course à pédale.
# 086
MPN: PN35771
GOUJON FILETÉ
# 087
MPN: RAT/45679
Rondelle
# 088
MPN: DNT 47047
DODO 6 X 1 X 5 POUR DIT
# 089
MPN: 115 FC 67099
PEDALE D'EMBRAYAGE AVEC RESSORT DE SERVO-ASSISTANCE
# 090
MPN: 116 FC 66684
ANCORA PER MOLLA SERVOASSISTENZA COM. FRIZIONE
# 091
MPN: 116 FC 66686
PIVOT
# 092
MPN: 116 FC 66578
PRINTEMPS
# 093
MPN: 116 FC 66685
CROCHET POUR ANCRAGE DU RESSORT DE SERVO D'EMBRAYAGE
# 095
MPN: RNT 47087
Rondelle
# 096
MPN: 115 FC 67306
Tubo Bundy Ø 1/4 dai serbatoi olio freni anter. l'affiche. à la pompe tandem sur le servofreno
# 097
MPN: RMN 55939
SYNDICAT
# 098
MPN: GN 46636
JOINT OU JOINT
# 099
MPN: MN 54780
MANCHON 9,52 X 15,8 X 170 POUR LE VIDE ENTRE LE RÉSERVOIR À VIDE ET LE SERVO DE FREIN
Cette pièce remplace le numéro de pièce 54780
# 100
MPN: 115 FC 67307
Tuyau Bundy allant de 3/16 depuis la pompe de frein sur circuit avant jusqu'aux 3 voies pour Idrostop
# 101
MPN: 115 FC 67308
Tuyau Bundy allant de 3/16 depuis le maître-cylindre de frein sur circuit arrière jusqu'aux 3 voies sur les traverses
