029 - Réservoir de carburant et pompe

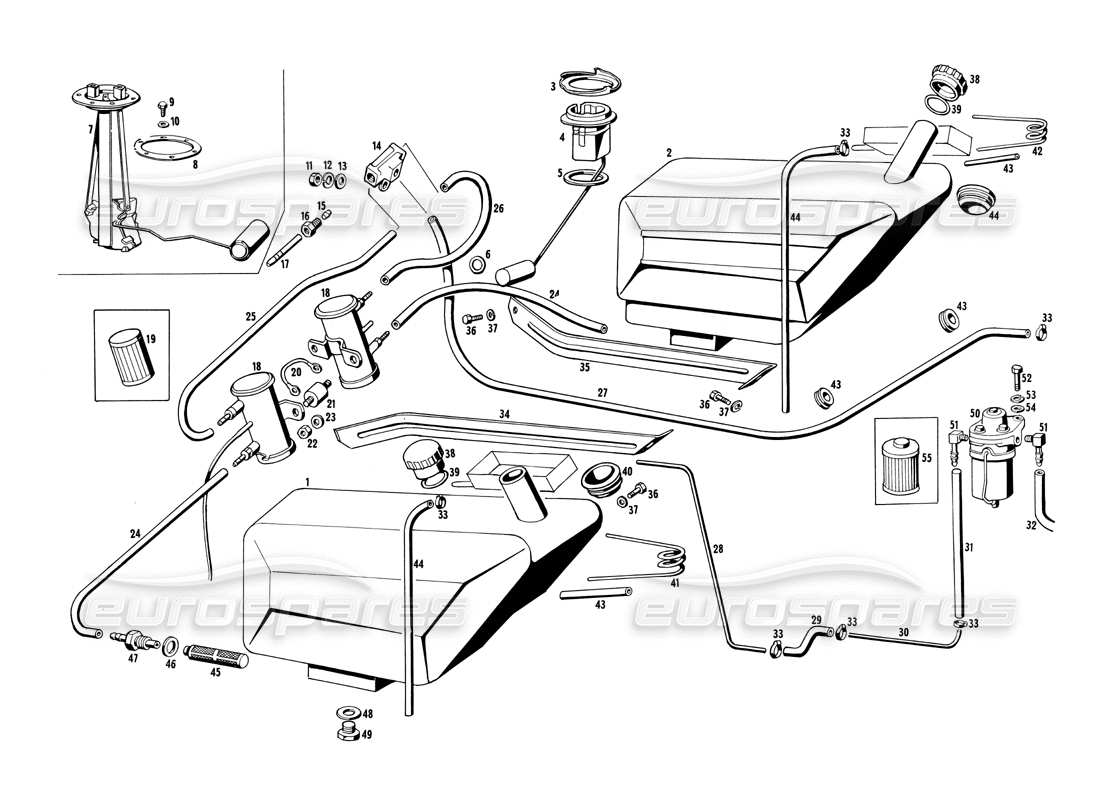

Maserati Ghibli 4.7 / 4.9 Fuel Tank and Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
115 CS 64149
Serbatoio benzina destro con galleggiante tp. Smiths fino gennaio '68 zz
#
001
MPN:
115 CS 65781
Serbatoio benzina maggiorato destro con galleggiante Borletti, dal febbraio ' 68
#
002
MPN:
115 CS 64150
Serbatoio benzina sinistro con galleggiante Smiths, fino gennaio ' 68
#
002
MPN:
115 CS 65782
GRAND RÉSERVOIR D'ESSENCE GAUCHE AVEC FLOTTEUR JANVIER' 68
#
003
MPN:
107CS58982
GHIERA FISSAGGIO REOSTATO CON GALLEGGIANTE SMITHS, FINO BORLETTI, DAL FEBBRAIO ' 68
#
004
MPN:
107/A CS 61744
Galleggiante completo di reostato (destro) Smiths, fino gennaio ' 68
#
004
MPN:
107/A CS 61745
Galleggiante completo di reostato (sinistro) Smiths, fino gennaio ' 68
#
005
MPN:
107CS58983
JOINT OU JOINT
#
006
MPN:
Gom 54629
Gommino Ø 24 X 27 X 32 X 3 sur gallegg. Smits, fino Genn. ' 68
#
007
MPN:
115 CS 65221
Reostato con galleggiante Smiths, livello benzina Borletti, dal febbraio ' 68
#
008
MPN:
115 CS 66048
JOINT OU JOINT
#
009
MPN:
BNT 61985
BOULON
#
010
MPN:
RNT54507
Rondelle
#
011
MPN:
DNT 47047
NOIX
#
012
MPN:
RSN/32690
Rondelle
#
013
MPN:
RNT 47074
Rondelle
#
014
MPN:
107CS56189
SYNDICAT
#
015
MPN:
RC 56116
SYNDICAT
#
016
MPN:
DR56117
NOIX
#
017
MPN:
RMN56115
SYNDICAT
#
018
MPN:
60 4950 50620
POMPE ÉLECTRIQUE TP. BINDIX, COMPLETA DI RACCORDI
#
019
MPN:
107/A CS 62936
FILTRO SULLE POMPE BENZINA TP. BENDIX
#
020
MPN:
107/A BL 62615
CÂBLE DE TERRE POUR POMPES BENDIX
#
021
MPN:
SLN 62135
SOUTIEN
#
022
MPN:
DNT 47047
NOIX
#
023
MPN:
RDI53899
Rondelle
#
024
MPN:
MN 64444
MANCHON Ø 8 X 15 X 660 POUR TUYAU D'ESSENCE DES RÉSERVOIRS AUX POMPES
#
025
MPN:
MN 64444
MANICOTTO Ø 8 X 15 X 420 DALLA POMPA DESTRA ALLA VALV. 3 VIE
#
026
MPN:
MN 64444
MANICOTTO Ø 8 X 15 X 820 DALLA POMPA SINISTRA ALLA VALV. 3 VIE
#
027
MPN:
MN 64444
MANICOTTO Ø 8 X 15 X 1180 DALLA VALVOLA 2 VIE À TUBO DI RAME
#
028
MPN:
TRN 62404
TUBE EN CUIVRE Ø 6 X 8 X 1960 SOUS LE SPAR
#
029
MPN:
MN 64444
MANCHON Ø 8 X 15 X 120 POUR JOINT EN CUIVRE Tubi
#
030
MPN:
TRN 62404
Tubo di rame Ø 6 x 8 x 715 sous le parafango
#
031
MPN:
MN 64444
MANICOTTO Ø 8 X 15 X 740 DAL TUBO DI RAME AU FILTRO REQOLATORE
#
032
MPN:
MN 64444
MANCHON Ø 8 X 15 X 1080 DU FILTRE RÉGULATEUR AUX CARBURATEURS
#
033
MPN:
FRN 63330
Fascetta Ø 15 fissaggio manicotti
#
034
MPN:
115 CS 64176
Bande d'étanchéité du réservoir droit, jusqu'en janvier ' 68
depuis
£52,50
depuis
£52,50
#
034
MPN:
115 CS 65783
Bande de joint de réservoir droite, à partir de février ' 68
#
035
MPN:
115 CS 63361
Bande d'étanchéité du réservoir gauche, jusqu'en janvier ' 68
depuis
£52,50
depuis
£52,50
#
035
MPN:
115 CS 65784
Bande de joint de réservoir gauche, à partir de février ' 68
#
036
MPN:
BNT 47018
BOULON
#
037
MPN:
RSN 3 2 6 3 5
Rondelle
#
038
MPN:
TN 33811
BOUCHON NORMAL Ø 50 X 2,5 POUR RÉSERVOIR DE CARBURANT
#
039
MPN:
Corn 50656
CAOUTCHOUC NORMAL POUR DIT
depuis
£105,00
depuis
£105,00
#
040
MPN:
15317240
joint
REMPLISSAGE DE RÉSERVOIR À ANNEAU EN CAOUTCHOUC (CHACUN)
depuis
£45,07
depuis
£45,07
#
040
MPN:
PFN56119
joint
Voir aussi 15317240
#
041
MPN:
115 CS 64694
TUYAU SPIRALE POUR VENTILATION DU RÉSERVOIR DE CARBURANT DROIT
#
042
MPN:
11 CS 64695
TUYAU SPIRALE POUR VENTILATION DU RÉSERVOIR DE CARBURANT GAUCHE
#
043
MPN:
MN 60537
TUBO Ø 5 X 9 X 120 PAR DETTO
#
044
MPN:
15317240
joint
REMPLISSAGE DE RÉSERVOIR À ANNEAU EN CAOUTCHOUC (CHACUN)
depuis
£45,07
depuis
£45,07
#
045
MPN:
101/9 CS 54666
Filtre dans le réservoir pour l'admission de carburant
#
046
MPN:
GN 51444
JOINT OU JOINT
#
047
MPN:
RMN 62949
SYNDICAT
#
048
MPN:
GN 56653
JOINT OU JOINT
#
049
MPN:
TN 45851
TAPPO Ø 14 X 1,5 X 5 PAR CICATRICE. SULLA VASCETTA PESC. BENZ.
#
050
MPN:
122 CS 80495
RÉGULATEUR DE FILTRE À CARBURANT
depuis
£131,25
depuis
£131,25
#
051
MPN:
107 CS 58399
SYNDICAT
#
052
MPN:
BNT. 53968
BOULON
#
053
MPN:
RSN/32690
Rondelle
#
054
MPN:
RNT 47074
Rondelle
#
055
MPN:
006223974
FILTRE À CARBURANT
depuis
£25,80
depuis
£25,80
