041 - Chauffage et climatisation

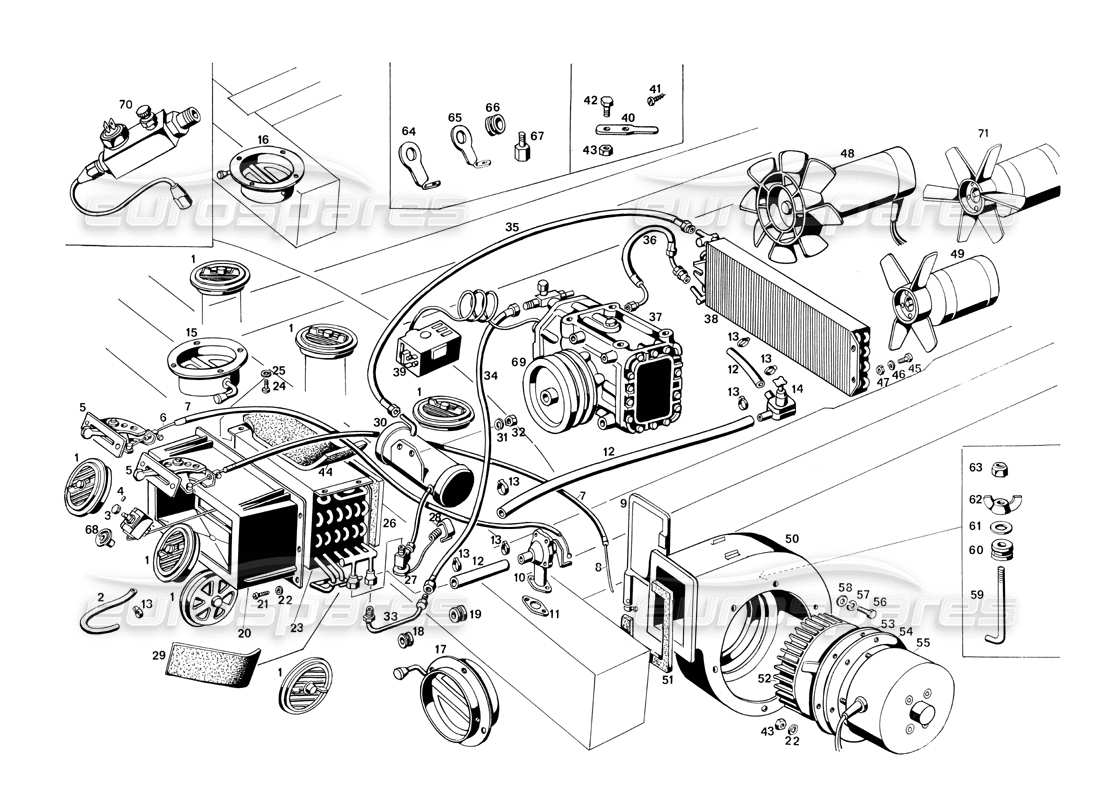

Maserati Ghibli 4.7 / 4.9 Heating and Conditioning Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 107/A BV 66049
ENSEMBLE D'ACCÉLÉRATEUR RÉGLABLE
# 002
MPN: 107/A BR 62254
TERMOSTAT TP. RANCO-A10/2230 (NON PIT) REPERIBILE IN COMMERCIO)
# 002
MPN: 107/A BR 64844
TERMOSTAT TP. RANCO-A10/6117 X (SOSTITUISEZ-LE 62254)
# 003
MPN: 107/A BV 61999
BOUTON DE COMMANDE DU THERMOSTAT
# 004
MPN: GRN 63192
Grano Ø 4 X 0,7 X 8 par detto
# 005
MPN: 107 BV 57838
ENSEMBLE DE RONDELLE DE COMMANDE DE CHAUFFAGE
# 006
MPN: 115 BV 64632
Fil de commande de la vanne d'eau de chauffage
# 007
MPN: GFN 57259
GUAINA Ø 2 X 550 COMANDO FARTALLA TRAVE DESTRA (SINO ALLA VETTURA N. 300)
# 007
MPN: GFN 57259
GUAINA Ø 2 X 700 PAR DETTO
# 007
MPN: GFN 57259
GUAINA Ø 2 X 890 COMANDO FARFALLA TRAVE DESTRA (DALLA VETTURA N.302)
# 008
MPN: FGN 57260
FILO ACCIAIO Ø 1,2 X 680 MAÏS. FARFALLA TRAVE DEST.(SINO ALLA VETT. N. 300)
# 008
MPN: FGN 57260
FILO ACCIAIO Ø 1,2 X 890 COMANDO FARTALLA TRAVE DESTRA (DALLA VETT. N. 302)
# 009
MPN: 107/A BV 60937
COMPLESSIVO FARFALLA TRAVE DESTRA COMANDO ARIA (SINO ALLA VETT. N. 300)
# 009
MPN: 107/A BV 65249
COMPLESSIVO FARFALLA TRAVE DESTRA COMANDO ARIA (DALLA VETTURA N. 302)
# 010
MPN: MT 0071670
SOUPAPE DE CHAUFFAGE
depuis £469,56
depuis £469,56
# 011
MPN: GN 61602
JOINT OU JOINT
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 1600 DAL RADIATORE RISCALDAMENTO AL RUBINETTO AUSILIARO
depuis £84,78
depuis £84,78
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 300 DAL RUBINETTO AUSILIARIO AL RADIAT. ACQUA
depuis £84,78
depuis £84,78
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 450 DAL RUBINETTO CHEZ RADIATEURS RISCALDAMENTO
depuis £84,78
depuis £84,78
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 500 SCARICO CONDENSA
depuis £84,78
depuis £84,78
# 013
MPN: FRN/37825
FASCETTA TP. MTO PAR DETTI
# 014
MPN: 101/2 20370 50336
RUBINETTO AUSIIIARIO ACQUA RISCALDAMENTO
Remplacement
Remplacement
# 015
MPN: 107/A BV 64005
Complessivo fartalla Ø 80 pilota (sino alla vettura n. 300)
# 016
MPN: 107/A BV 64009
Complessivo farfalla Ø 80 passeggero (sino allié vettura n. 30D)
# 017
MPN: 107/A BV 65131
Complessivo farfalla Ø 111 passeggero (dalla vettura n. 302 dans poi)
# 019
MPN: PFN 45004
ŒILLET
# 020
MPN: 115 BV 63898
BOÎTE DE CONTENEUR DE RADIATEUR POUR CHAUFFAGE ET CLIMATISATION.
# 021
MPN: VNT 62583
Vile Ø 5 X 0,8 X 12 pour cela
# 022
MPN: RDI 58544
Rondelle
# 023
MPN: 11 BV 63890
RADIATEUR À EAU ET ÉVAPORATEUR POUR CHAUFFAGE ET CLIMATISATION
# 024
MPN: VNT 61864
Vita Ø 4 X 0,7 X 12 par article
# 026
MPN: 115 BV 63981
JOINT OU JOINT
# 027
MPN: 107/A BR 61311
VALVOLA AD ESPANSIONE TP. FLICA TMS 13/4 TONNES. O EGELHOF
# 028
MPN: 107/A BR 62301
Fascetta per fissaggio serpentine valvola ad espansione .
# 029
MPN: 107/A BR 62302
RUBAN POUR L'ISOLATION THERMIQUE DE LA BOBINE DU DÉTENDEUR
# 030
MPN: 107/A BR 64047
RÉSERVOIR DE FILTRE DE CLIMATISEUR
# 031
MPN: DNT 47047
NOIX
# 032
MPN: RSN/32690
Rondelle
# 033
MPN: 107/A BR 61310
SYNDICAT
# 034
MPN: 107/A BR 64303
Tuyau fiessibiie Ø ½'' pour l'évaporateur et le compresseur pour le retour du frein
# 035
MPN: 107/A BR 64304
Tubo fiessibile Ø 5/16'' de bocchettone condensatore al filtre (montato fino al 21-2-1968)
# 035
MPN: 107/A BR 66036
Tubo fiessibile Ø 5/16'' dal bocchettone condensatore al filtre (montato dal al 21-2-1968 in poi)
# 036
MPN: 107/A BR 64299
Tuyau compatible Ø 3/8 du compresseur au condenseur (monté jusqu'à 21-3-1968)
# 036
MPN: 107/A BR 66035
Tubo fiessibiie Ø 3/8 du compresseur au condensateur (monté du 21-3-1968 au point)
# 037
MPN: 107 BR 54023
COMPRESSEUR DE CLIMATISEUR TP. YORK DEPUIS 206 GAUCHE
# 038
MPN: 107/A BR 61644
CONDENSEUR
# 038
MPN: 107/A BR 65667
CONDENSEUR
# 038
MPN: 107/A BR 66003
CONDENSEUR
# 039
MPN: 101 /9 BR 58097
PRESSOSTAT TP. RANCO G23-403 (MONTATO SINO AL 24-5-1968 - VETTURA N. 416 - SOSTITUIO DAL PAR. 70)
# 040
MPN: 107 BR 61406
PIATRINO FISSAGGIO TUBICINO PRESSOSTATO AL SUPPORTO COMPRESSORE (SINO AL 24-5-1968 - VETTURA N. 416)
# 041
MPN: VAT 49217
VIS
# 042
MPN: BNT/47370
BOULON
depuis £3,32
depuis £3,32
Cette pièce remplace le numéro de pièce 47370
# 043
MPN: DNT 47046
NOIX
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 47046
# 044
MPN: 115 BV 63905
INVOLUCRO ESTEMO ANTICONDENSA PER SCATOLA PORTA EVAPORATER
# 045
MPN: BNT57199
BOULON
# 047
MPN: DNT/62557
NOIX
# 048
MPN: 115 BL 64452
COMPLESSIVO MOTORINO A VENTOLA (DALLA VETTURA N. 018 ALLA 102) (DALLA VETTURA N. 104 ALLA 256 MONTATO ASSIEME AL PARTIC. 71)
# 049
MPN: 115 BL 65643
COMPLESSIVO MOTORINO E VENTOLA (DALLA VETTURA N. 258 DANS POI)
# 050
MPN: 107/A 60906
COMPLESSIVO CHIOCCIOLA POUR VENTILATEURS CENTRIFUGO
# 051
MPN: 107/A BV 62307
JOINT OU JOINT
# 052
MPN: 107/A BV 61401
ROUE POUR NUCLÉAIRE
# 053
MPN: 107/A BV 61983
JOINT
# 054
MPN: 107/A BV 61984
DISQUE DE FIXATION MOTEUR ÉLECTRIQUE.
# 055
MPN: 107/A BV 61982
2 MOTEUR DE VITESSE POUR SYSTÈME DE CHAUFFAGE ET DE VENTILATION
# 056
MPN: BNT 61985
BOULON
# 058
MPN: RNT54507
Rondelle
# 059
MPN: 107/A BV 62227
PIVOT
# 060
MPN: PFN 45173
ŒILLET
# 061
MPN: RNT 52134
Rondelle
# 062
MPN: DST 47462
NOIX
# 063
MPN: DST 45669
NOIX
# 064
MPN: 107/A BR 64546
LAMIERINO SOSTEGNO TUBO DALL'EVAPORATER AT COMPRESSORE (POSTERIORE)
# 065
MPN: 107/A BR 64548
Lamierino sostegno tubo dell'evaporatore at compresseur (antérieur)
# 066
MPN: PFN 55212
ŒILLET
# 067
MPN: A6 GCM 3124 41187
FICHE GUIDE COLONNE DE FIXATION Tubi CLIMATISATION
# 068
MPN: 107/A BR 62008
TERMOSTAT GHIERA FISSAGGIO À CRUSCOTTO
# 069
MPN: 107 BR 54534
FRIZIONE ELETTROMAGNETICA COMPLETA TP. BARUFFALDI N. 221064-A
# 070
MPN: 107/A BR 66180
VALVOLA ISOBARICA (SOSTITUSCE PRESSOSTATO PARTIC. N. 39, DALLA VETTURA N. 418 - DAL 24-5-1968)
# 071
MPN: 115 BL 64905
COMPLESSIVO MOTORINO A VENTOLA (DALLA VETTURA N. 104 ALLA 256 - MONTATA ASSIEME AL PART. 48)
