008.1 - Contrôle du timing

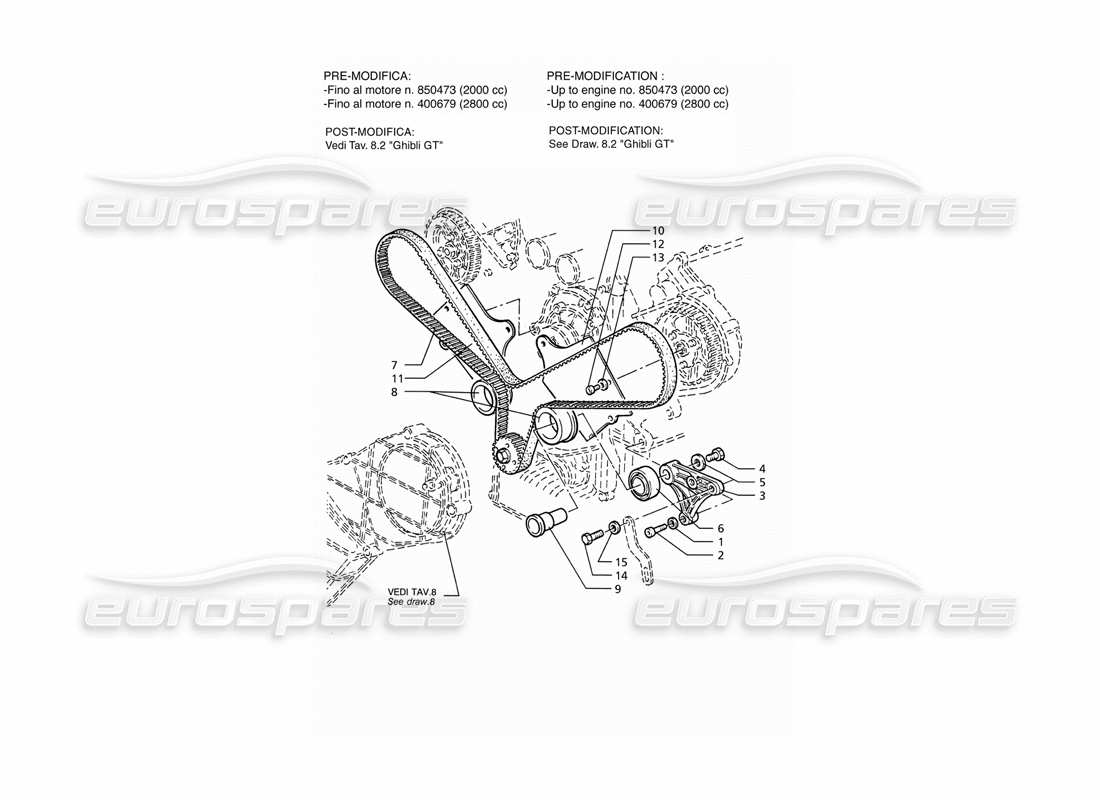

Maserati Ghibli 2.8 (ABS) Timing Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 311053436
Rondelle DE BLOCAGE
# 002
MPN: 311020320
VIS
depuis £1,37
depuis £1,37
# 003
MPN: 311053347
SOUTIEN
# 004
MPN: 100708030
BOULON
# 005
MPN: 319055315

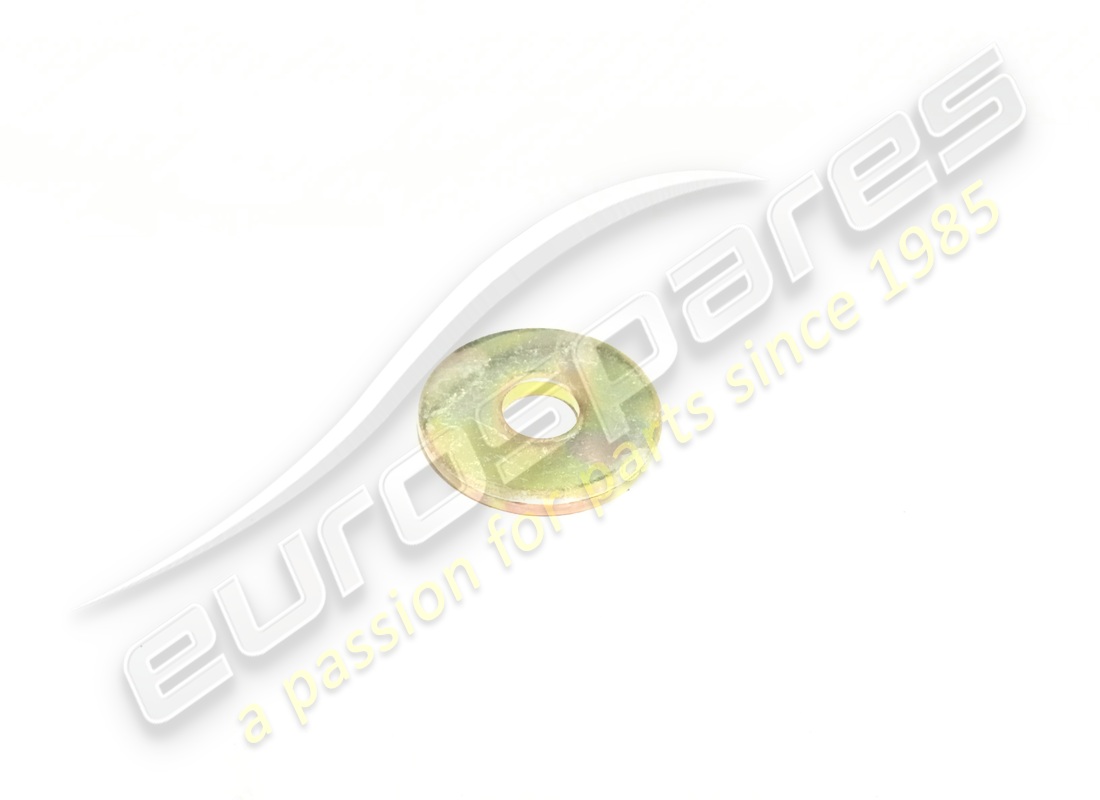

Rondelle
depuis £1,13
depuis £1,13
# 006
MPN: 311020107
ROULEMENT DE DISTRIBUTION
depuis £99,75
depuis £99,75
# 007
MPN: 97356

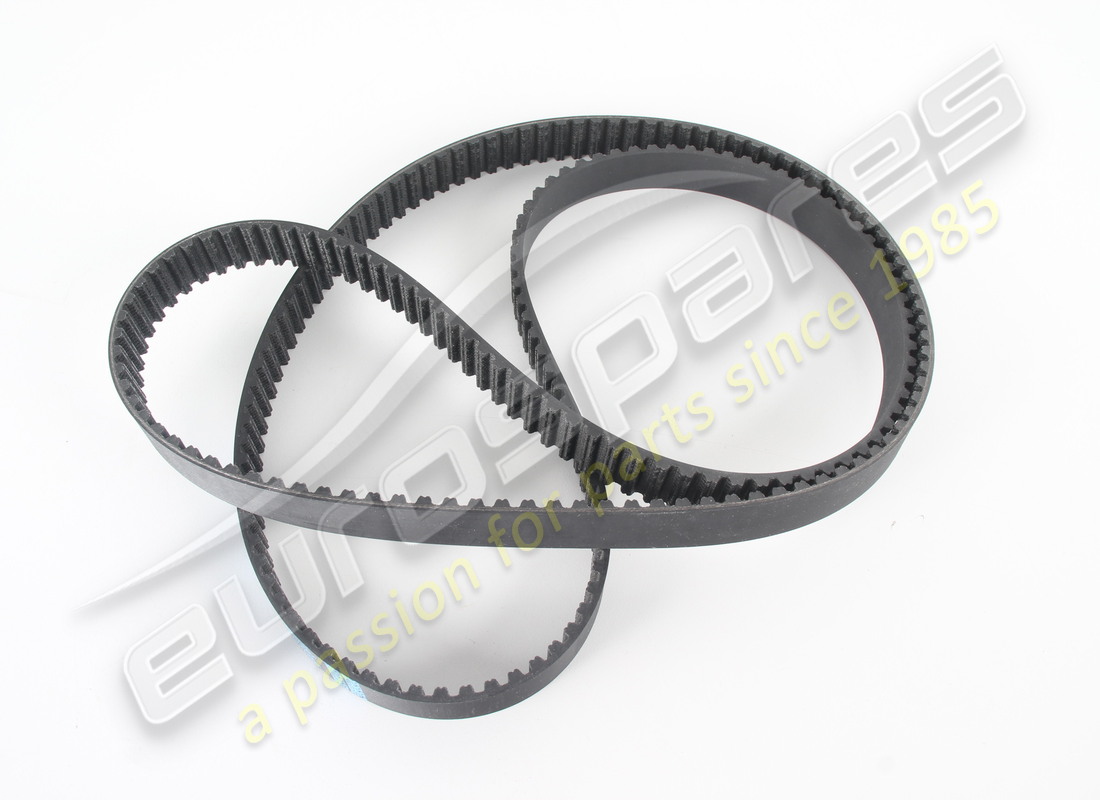

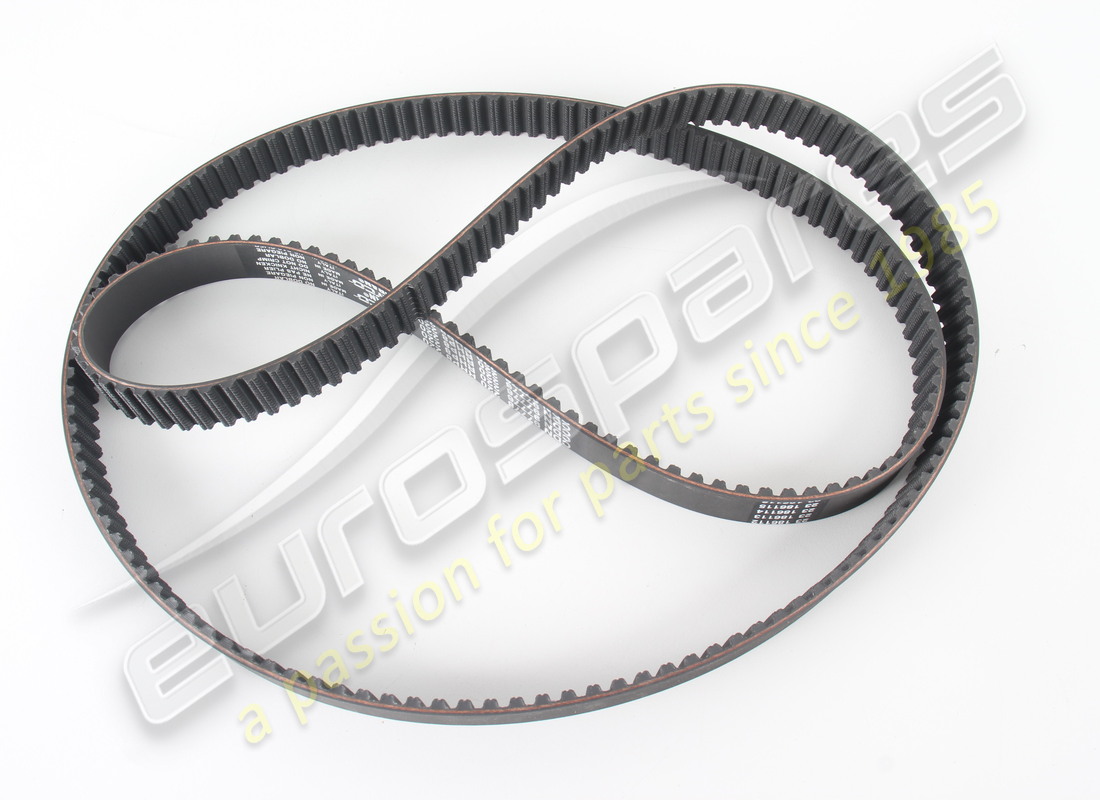

COURROIE DE DISTRIBUTION
(valable pour moteur 2.0 - tendeur de ressort) Modèle ABS uniquement
depuis £87,53
depuis £87,53
# 007
MPN: 97776

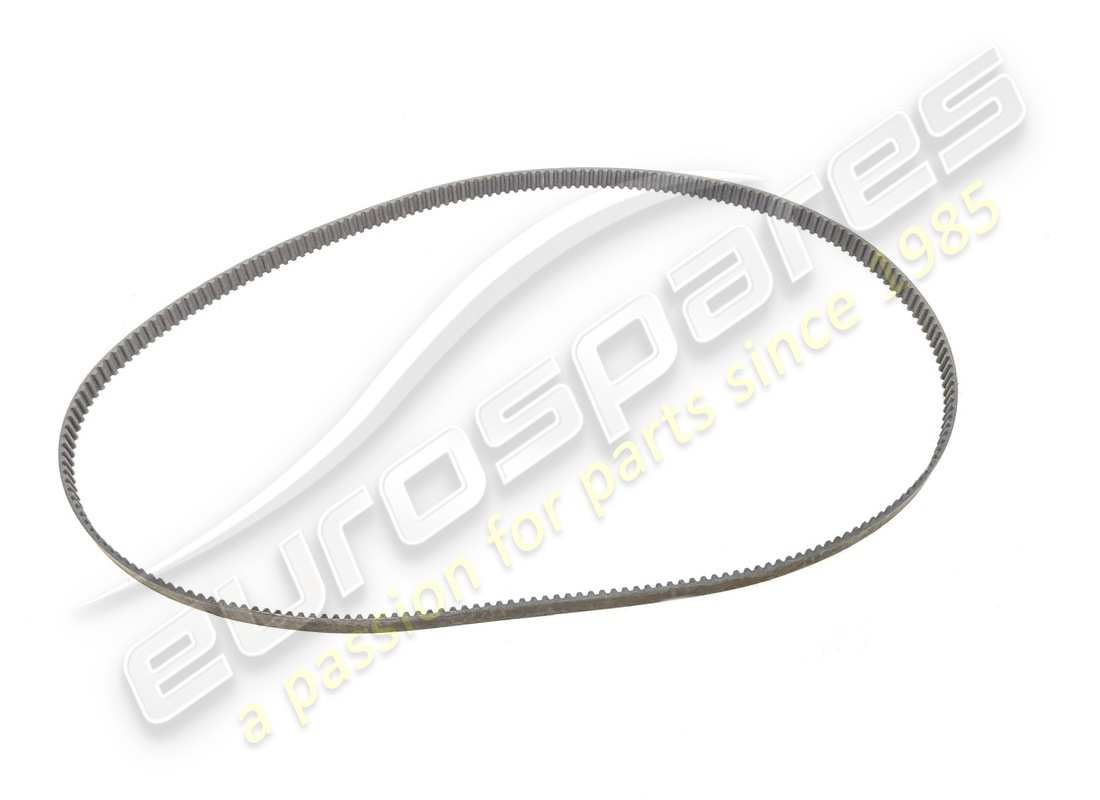

COURROIE DE DISTRIBUTION
Valable pour le moteur 2.8
depuis £29,95
depuis £29,95
Cette pièce remplace le numéro de pièce 311053349
# 008
MPN: 311020350
COUVERCLE DE PALIER
depuis £56,75
depuis £56,75
# 009
MPN: 321053343
PIN POUR SUPPORT FIXE
depuis £65,96
depuis £65,96
Cette pièce remplace le numéro de pièce 311053343
# 010
MPN: 571035900
PLAQUE ARRIÈRE GAUCHE
depuis £10,08
depuis £10,08
# 011
MPN: 571036000
PLAQUE ARRIÈRE DROITE
depuis £8,54
depuis £8,54
# 012
MPN: 108006014
VIS
# 013
MPN: 311620303
RONDELLE Rondelle
depuis £1,13
depuis £1,13
# 014
MPN: 100708040
VIS
# 015
MPN: 317832393
Rondelle
