023 - Réservoir d'essence

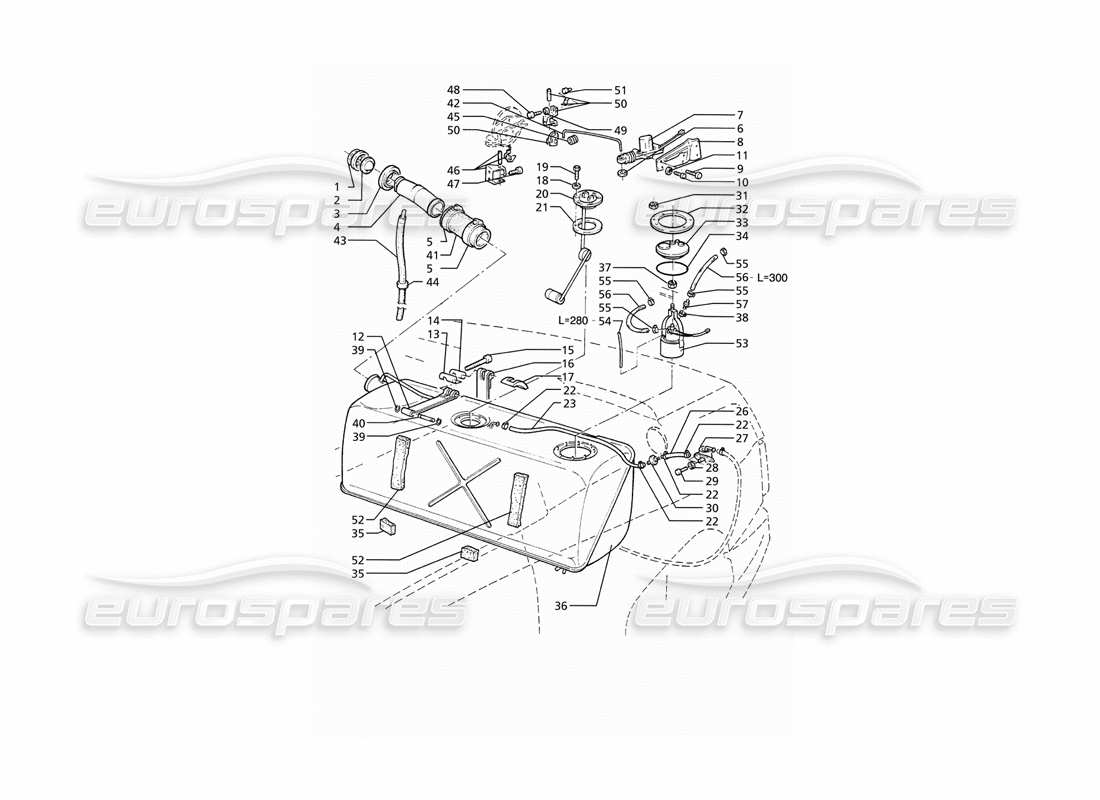

Maserati Ghibli 2.8 (ABS) Fuel Tank Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 319220354
BOUCHON DU RÉSERVOIR DE CARBURANT
depuis £20,94
depuis £20,94
Cette pièce remplace le numéro de pièce 319220007
# 002
MPN: 329232355
joint
depuis £11,10
depuis £11,10
# 003
MPN: 319250411
BAGUE D'ÉTANCHÉITÉ
depuis £6,46
depuis £6,46
Cette pièce remplace le numéro de pièce 329232410 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 369200117
COL DE REMPLISSAGE
depuis £76,04
depuis £76,04
# 004
MPN: 369200118
REMPLISSAGE
- Valable pour les versions 09, 10 - Spécifique aux véhicules non catalysés pour l'Arabie Saoudite
depuis £42,40
depuis £42,40
# 005
MPN: 186404087
SERRER
Remplacement
Remplacement
# 006
MPN: 53451389
PINCE À RESSORT
depuis £1,18
depuis £1,18
# 007
MPN: 313320195
ACTIONNEUR
Remplacement
Remplacement
# 008
MPN: 313320196
SOUTIEN
depuis £1,69
depuis £1,69
# 009
MPN: 119148160
VIS
# 010
MPN: 101205010
VIS
# 011
MPN: 135700050
Rondelle DE BLOCAGE
depuis £1,18
depuis £1,18
# 012
MPN: 319220385
BANDE SUPÉRIEURE DE FIXATION DU RÉSERVOIR
depuis £7,40
depuis £7,40
# 013
MPN: 53921332
BANDE PIN
depuis £2,52
depuis £2,52
# 014
MPN: 53921331
BANDE PIN
depuis £1,69
depuis £1,69
# 015
MPN: 53921333
VIS
depuis £2,17
depuis £2,17
# 016
MPN: 319220106
BANDE DE FIXATION INFÉRIEURE DU RÉSERVOIR DE CARBURANT
depuis £8,41
depuis £8,41
# 017
MPN: 319220337
TAMPON DE RETENUE DE BANDE
depuis £2,11
depuis £2,11
# 018
MPN: 136220043
RONDELLE Rondelle
# 019
MPN: 53361308
VIS
Remplacement
Remplacement
# 020
MPN: 313620111
JAUGE DE NIVEAU DE CARBURANT
depuis £57,90
depuis £57,90
# 021
MPN: 33331300
joint
depuis £2,11
depuis £2,11
# 022
MPN: 30921110
SERRER
# 023
MPN: 318720336
TUYAUTERIE
- Section en mètres - montant minimum de commande de 1 m ou multiples
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 319220391
# 027
MPN: 379200102
CLAPET ANTI-RETOUR POUR LE RETOURNEMENT DU VÉHICULE
depuis £17,46
depuis £17,46
Cette pièce remplace le numéro de pièce 319220102 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 163030050
RONDELLE Rondelle
# 029
MPN: 119142160
VIS
depuis £1,03
depuis £1,03
# 030
MPN: 319220134
SOUPAPE DE LIMITE
Remplacement
Remplacement
# 031
MPN: 122700050
NOIX
# 032
MPN: 399250446
BRIDE
depuis £15,07
depuis £15,07
# 033
MPN: 393750130
COUVERCLE DE POMPE À CARBURANT
depuis £8,72
depuis £8,72
# 034
MPN: 393750309
joint
depuis £2,54
depuis £2,54
# 035
MPN: 319220399
TAPIS FEUTRÉ
Remplacement
Remplacement
# 036
MPN: 369202006
Réservoir d'essence
depuis £2 465,50
depuis £2 465,50
Cette pièce remplace le numéro de pièce 399250006
# 037
MPN: 122600060
NOIX
# 038
MPN: 559221337
SERRER
depuis £0,85
depuis £0,85
# 039
MPN: 150800050
ANNEAU À PRESSION
# 040
MPN: 30921336
ÉPINGLE
depuis £3,95
depuis £3,95
# 041
MPN: 329232383
MANCHE
depuis £71,70
depuis £71,70
# 042
MPN: 362500520
TIRANT DE COMMANDE
depuis £33,07
depuis £33,07
# 043
MPN: 30871325
TUYAU DE VIDANGE
depuis £1,39
depuis £1,39
# 044
MPN: 319220361
CHAMBRE
depuis £2,52
depuis £2,52
# 045
MPN: 30211310
CHAMBRE
depuis £1,71
depuis £1,71
# 046
MPN: 362500143
VOLET DE CARBURANT
depuis £14,77
depuis £14,77
# 047
MPN: 167570512
VIS
depuis £1,69
depuis £1,69
# 048
MPN: 119142160
VIS
depuis £1,00
depuis £1,00
# 049
MPN: 135900043
RONDELLE Rondelle
depuis £1,18
depuis £1,18
Cette pièce remplace le numéro de pièce 14496207
# 050
MPN: 312520144
ROCHET
depuis £6,06
depuis £6,06
# 051
MPN: 312520499
ÉCROU VIS
depuis £0,75
depuis £0,75
# 052
MPN: 319220398
joint
Remplacement
Remplacement
# 053
MPN: 393750135
POMPE PLONGÉE
depuis £155,21
depuis £155,21
Cette pièce remplace le numéro de pièce 393750134
# 054
MPN: 97470
JOINT EN CAOUTCHOUC
depuis £22,92
depuis £22,92
Cette pièce remplace le numéro de pièce 311053321 - et 1 plus. Cliquez pour voir les détails
joint Eurospares Pièce approuvée - Nouveau en stock
PAR MÈTRE, RECOMMANDEZ 3 MÈTRES CHACUN COUVERCLE DE CAME
PAR MÈTRE, RECOMMANDEZ 3 MÈTRES CHACUN COUVERCLE DE CAME
# 055
MPN: 559221338
SERRER
depuis £0,75
depuis £0,75
# 056
MPN: 398750368
TUYAU
- Section en mètres - montant minimum de commande de 1 m ou multiples
Remplacement
Remplacement
# 057
MPN: 399250432
SYNDICAT
depuis £1,38
depuis £1,38
