024 - Système d'échappement

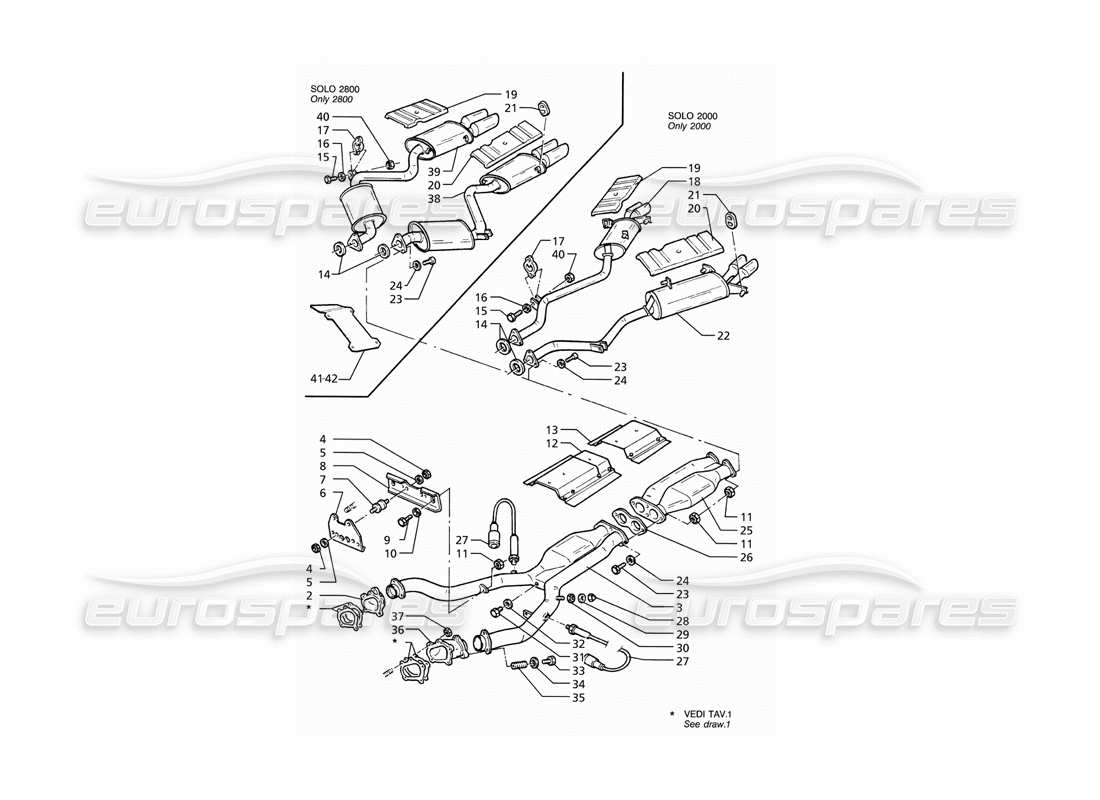

Maserati Ghibli 2.8 (ABS) Exhaust System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 002
MPN: 467361801
COLLECTEUR DROIT
depuis £105,86
depuis £105,86
# 003
MPN: 379001104
CONVERTISSEUR CATALYTIQUE AVANT
depuis £4 073,48
depuis £4 073,48
Cette pièce remplace le numéro de pièce 369001104
# 004
MPN: 128350080
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
# 005
MPN: 369000341
Rondelle
depuis £1,17
depuis £1,17
# 006
MPN: 379000338
PLAQUE FRONTALE
depuis £5,98
depuis £5,98
# 007
MPN: 324853120
SUPPORT À RESSORT
depuis £18,00
depuis £18,00
Cette pièce remplace le numéro de pièce 314855119 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 379000339
PLAQUE ARRIÈRE
depuis £5,98
depuis £5,98
# 009
MPN: 101208020
VIS
# 010
MPN: 163020080
Rondelle
depuis £1,17
depuis £1,17
# 011
MPN: 14058519
ÉCROU CUIVRÉ
depuis £0,51
depuis £0,51
Cette pièce remplace la pièce numéro 312051309 que nous avons en stock
# 012
MPN: 399050118
PLAQUE FRONTALE
depuis £19,84
depuis £19,84
# 013
MPN: 369000137
PLAQUE
depuis £21,65
depuis £21,65
# 014
MPN: 399050305
BAGUE D'ÉTANCHÉITÉ
depuis £95,45
depuis £95,45
# 015
MPN: 14304821
VIS
depuis £0,53
depuis £0,53
# 016
MPN: 313720312
Rondelle
# 017
MPN: 369000130
SUPPORT ÉLASTIQUE
depuis £1,66
depuis £1,66
# 018
MPN: 369003110
SILENCIEUX DROIT
- Valable pour la version 02
depuis £519,99
depuis £519,99
Cette pièce remplace le numéro de pièce 369001110
# 019
MPN: 369000120
PLAQUE DROITE
depuis £33,66
depuis £33,66
# 020
MPN: 369000119
PLAQUE GAUCHE
depuis £31,42
depuis £31,42
# 021
MPN: 319020300
ANNEAU DE CAOUTCHOUC
depuis £1,72
depuis £1,72
# 022
MPN: 369001109
SILENCIEUX GAUCHE
- Valable pour la version 02
Remplacement
Remplacement
# 023
MPN: 108008045
VIS
# 024
MPN: 317832393
Rondelle
# 025
MPN: 379001105
CONVERTISSEUR CATALYTIQUE CENTRAL
depuis £366,91
depuis £366,91
Cette pièce remplace le numéro de pièce 369001105 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 369000343
joint
depuis £7,47
depuis £7,47
# 027
MPN: 473082340
SONDE LAMBDA
depuis £520,27
depuis £520,27
# 028
MPN: 319030328
ÉCROU DE BOÎTE
depuis £1,76
depuis £1,76
# 029
MPN: 134700105
Rondelle
depuis £1,17
depuis £1,17
# 030
MPN: 319030329
NOIX
depuis £0,82
depuis £0,82
# 031
MPN: 319053326
PRISE
depuis £0,74
depuis £0,74
# 032
MPN: 319220424
joint
depuis £1,11
depuis £1,11
# 033
MPN: 349000301
VIS
depuis £3,41
depuis £3,41
# 034
MPN: 14496601
RONDELLE Rondelle
Remplacement
Remplacement
# 035
MPN: 319030313
PRINTEMPS
depuis £2,27
depuis £2,27
# 036
MPN: 467361901
COLLECTEUR GAUCHE
depuis £105,86
depuis £105,86
# 037
MPN: 210971
ÉCROU CUIVRÉ
depuis £0,96
depuis £0,96
Cette pièce remplace le numéro de pièce 279628 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 369005109
SILENCIEUX ARRIÈRE GAUCHE
- Valable pour les versions 22, 21, 09, 10
Remplacement
Remplacement
# 039
MPN: 369012110
SILENCIEUX ARRIÈRE DROIT
- Valable pour les versions 22, 21, 09, 10
depuis £545,82
depuis £545,82
Cette pièce remplace le numéro de pièce 369005110 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 128300060
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
# 041
MPN: 369005139
MINI SILENCIEUX BOUCLIER GAUCHE
- Valable pour les versions 22, 21, 09, 10
depuis £10,35
depuis £10,35
# 042
MPN: 369005140
MINI SILENCIEUX DROIT SHIELD
- Valable pour les versions 22, 21, 09, 10
depuis £10,35
depuis £10,35
