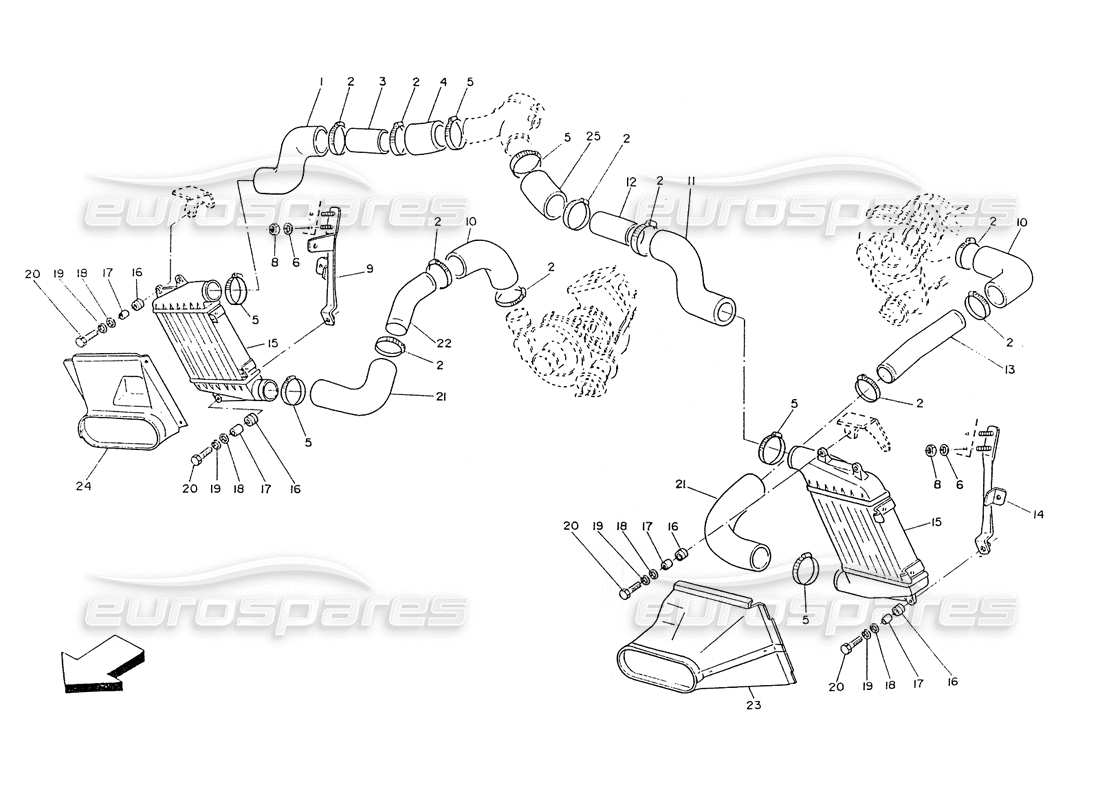

005 - Échangeur de chaleur et conduits
Maserati Ghibli 2.8 (Non ABS) Heat Exchanger and Ducts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
495361600
MANCHON EN CAOUTCHOUC DROIT
depuis
£14,21
depuis
£14,21
#
002
MPN:
392450105
SERRER
depuis
£1,14
depuis
£1,14
#
003
MPN:
362000478
TUYAU EN FER
#
004
MPN:
495065100
MANCHE
depuis
£19,79
depuis
£19,79
Cette pièce remplace le numéro de pièce 495064900
#
005
MPN:
392050136
SERRER
#
006
MPN:
135900064
RONDELLE Rondelle
depuis
£0,47
depuis
£0,47
#
008
MPN:
128350060
ÉCROU AUTO-BLOQUANT
#
009
MPN:
362000270
SUPPORT DE REFROIDISSEUR INTERMÉDIAIRE DROIT
depuis
£12,95
depuis
£12,95
#
010
MPN:
322460310
MANCHE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 312421310
#
011
MPN:
362000470
MANCHON EN CAOUTCHOUC GAUCHE
Remplacement
Remplacement
#
011
MPN:
495363800
MANCHON EN CAOUTCHOUC GAUCHE
depuis
£14,21
depuis
£14,21
Cette pièce remplace le numéro de pièce 362000470
#
012
MPN:
362000472
TUYAU EN FER
#
013
MPN:
362000475
TUYAU EN FER
#
014
MPN:
362000263
SUPPORT DE REFROIDISSEUR INTERMÉDIAIRE GAUCHE
depuis
£17,69
depuis
£17,69
#
015
MPN:
473360500
INTERCCOLER
depuis
£120,75
depuis
£120,75
Cette pièce remplace le numéro de pièce 312020141
- et 1 plus. Cliquez pour voir les détails
#
016
MPN:
312020484
CHAMBRE
depuis
£0,74
depuis
£0,74
#
017
MPN:
312020485
DOUILLE DE CHAUMARD
#
018
MPN:
163010060
COUCHE PLATE
#
019
MPN:
135300064
RONDELLE Rondelle
#
020
MPN:
101206025
VIS
#
021
MPN:
495363500
MANCHE
depuis
£74,42
depuis
£74,42
#
022
MPN:
362000476
TUYAU EN FER
#
023
MPN:
362000257
DÉFLECTEUR D'AIR GAUCHE
depuis
£71,41
depuis
£71,41
#
024
MPN:
362000258
DÉFLECTEUR D'AIR DROIT
depuis
£91,64
depuis
£91,64
#
025
MPN:
495065100
MANCHE
depuis
£19,79
depuis
£19,79
Cette pièce remplace le numéro de pièce 495064900
