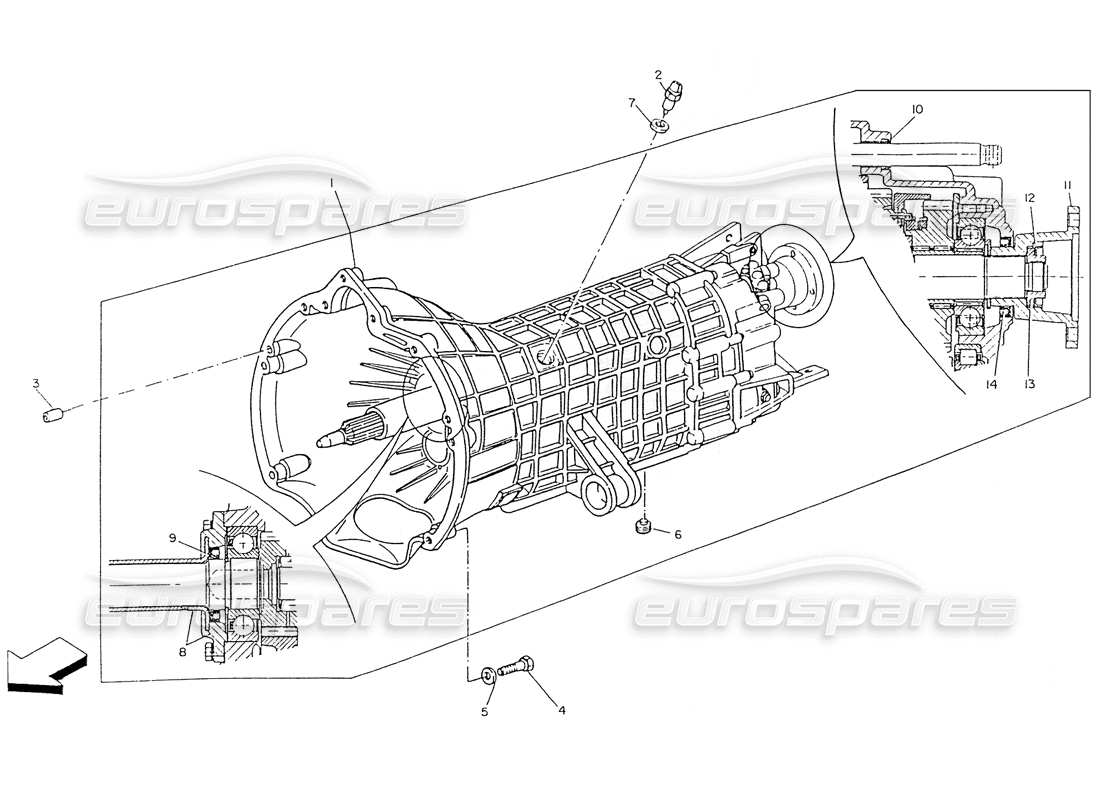

009.1 - Boîte de vitesses mécanique
Maserati Ghibli 2.8 (Non ABS) Mechanical Gearbox Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
324853006
ENSEMBLE BOITE DE VITESSES
Valable pour 00, 05
depuis
£6 992,66
depuis
£6 992,66
#
002
MPN:
323353131
COMMUTATEUR DE VITESSE ARRIÈRE
Valable pour 00, 05
depuis
£12,65
depuis
£12,65
#
003
MPN:
310420311
GOUJON
Valable pour 00, 05
depuis
£11,01
depuis
£11,01
#
004
MPN:
100810040
VIS
Valable pour 00, 05
depuis
£1,39
depuis
£1,39
#
005
MPN:
138410100
Rondelle
Valable pour 00, 05
#
006
MPN:
394850408
BOUCHON DE VIDANGE MAGNÉTIQUE
Valable pour 00, 05
depuis
£4,91
depuis
£4,91
#
007
MPN:
317851380
joint
Valable pour 00, 05
#
008
MPN:
394850410
COUVERTURE
Valable pour 00, 05
Remplacement
Remplacement
#
009
MPN:
394850412
JOINT HUILE
Valable pour 00, 05
depuis
£6,34
depuis
£6,34
#
010
MPN:
324853419
JOINT HUILE
Valable pour 00, 05
depuis
£23,27
depuis
£23,27
#
011
MPN:
324853425
BRIDE DE SORTIE
Valable pour 00, 05
depuis
£120,84
depuis
£120,84
#
012
MPN:
394850417
CALE DE SÉCURISATION
Valable pour 00, 05
depuis
£26,38
depuis
£26,38
#
013
MPN:
394850415
BRIDE
Valable pour 00, 05
depuis
£4,42
depuis
£4,42
#
014
MPN:
324853420
JOINT HUILE
Valable pour 00, 05
depuis
£14,83
depuis
£14,83
