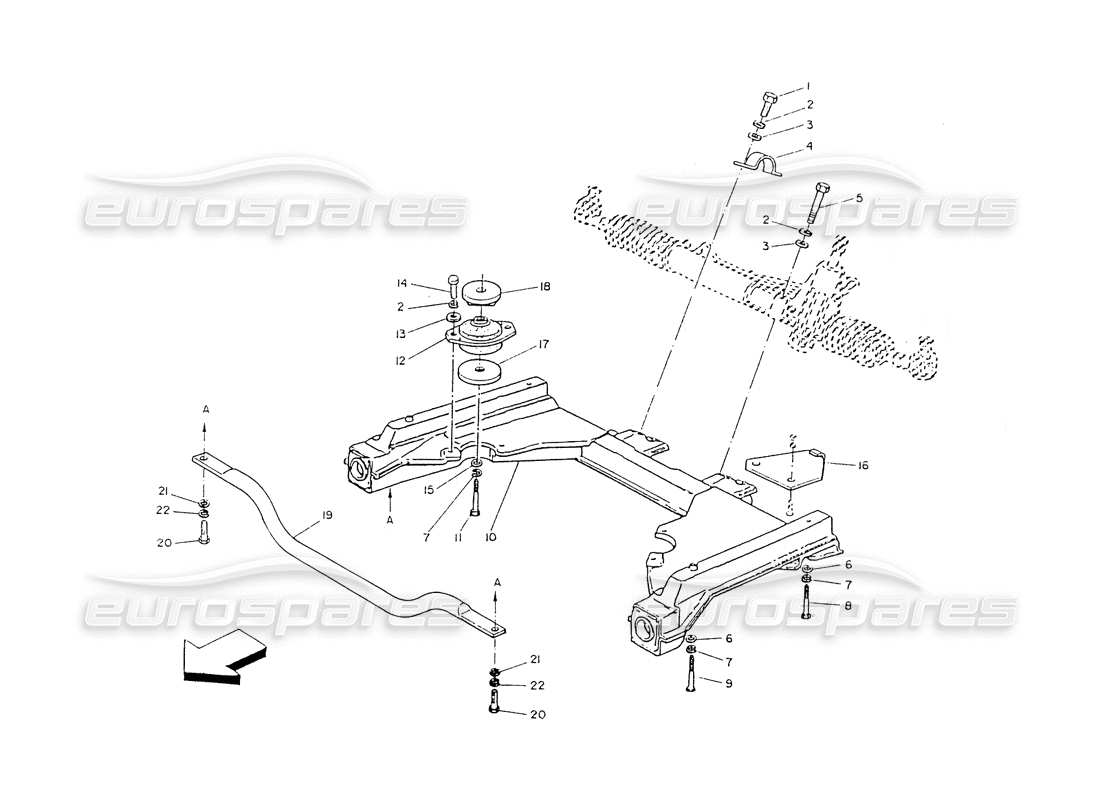

013 - Châssis avant et boîtier de direction
Maserati Ghibli 2.8 (Non ABS) Front Chassis and Steering Box Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 101210025
VIS
# 002
MPN: 138200100
RONDELLE Rondelle
# 003
MPN: 163020100
RONDELLE Rondelle
depuis £1,18
depuis £1,18
# 004
MPN: 327856344
support
depuis £2,11
depuis £2,11
# 005
MPN: 100710035
VIS
# 006
MPN: 135900130
RONDELLE Rondelle
# 007
MPN: 138200120
RONDELLE Rondelle
depuis £0,83
depuis £0,83
# 008
MPN: 326656338
VIS
depuis £8,97
depuis £8,97
# 009
MPN: 100712065
VIS
# 010
MPN: 362704102
Châssis avant
APRÈS CHANGEMENT
depuis £6 853,81
depuis £6 853,81
Cette pièce remplace le numéro de pièce 312753102
# 011
MPN: 100712075
VIS
# 012
MPN: 314220100
SILENTBLOC MOTEUR
depuis £52,79
depuis £52,79
# 013
MPN: 314220314
Rondelle
depuis £1,18
depuis £1,18
# 014
MPN: 101210030
VIS
depuis £1,69
depuis £1,69
# 015
MPN: 313020411
RONDELLE Rondelle
depuis £0,47
depuis £0,47
# 016
MPN: 322753601
PROTECTION EN TÔLE D'ACIER POUR BOÎTE DE DIRECTION
AVANT LE CHANGEMENT
depuis £6,06
depuis £6,06
# 017
MPN: 314220312
Rondelle
depuis £2,35
depuis £2,35
# 018
MPN: 316220312
Rondelle
depuis £1,18
depuis £1,18
# 019
MPN: 366600380
BIELLE DE DIRECTION INFERIEURE DU CHÂSSIS AVANT
Remplacement
Remplacement
# 020
MPN: 101208025
VIS
# 021
MPN: 135100084
Rondelle
# 022
MPN: 138410080
RONDELLE Rondelle
depuis £2,37
depuis £2,37
