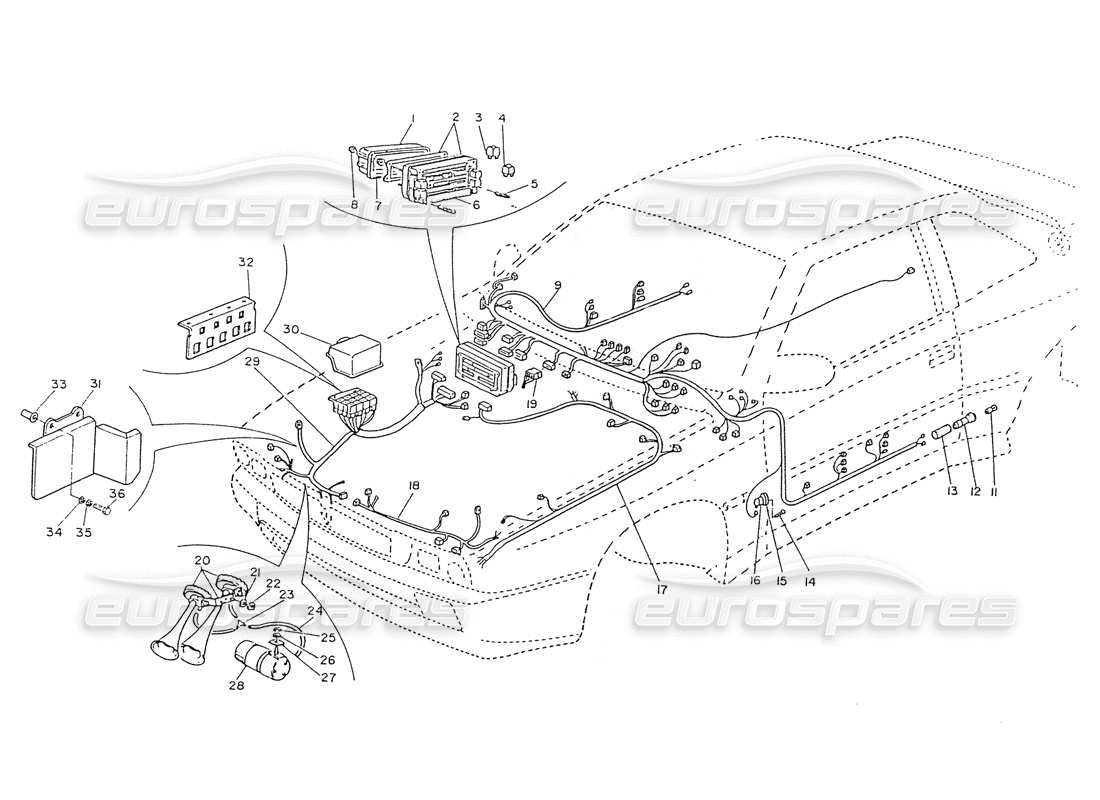

039 - Câblage Central Et Compartiment Moteur
Maserati Ghibli 2.8 (Non ABS) Central and Engine Compartment Wiring Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000

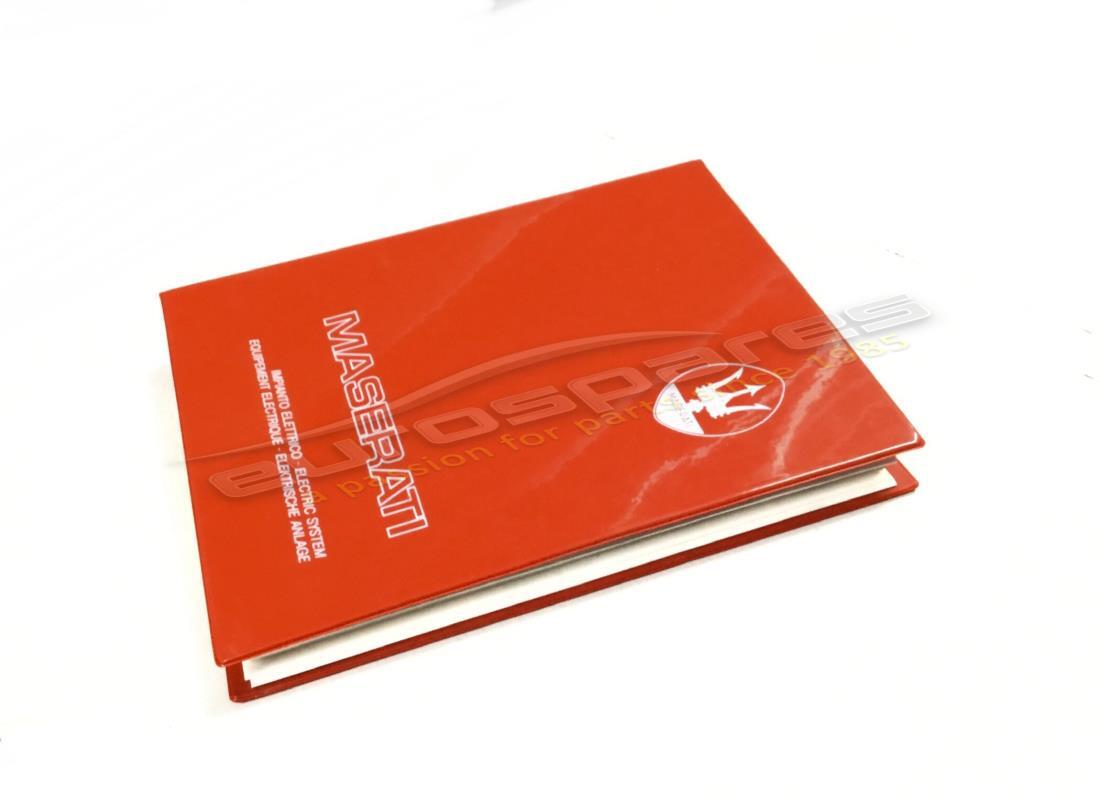

MPN: FHAN210
CATALOGUE D'ÉQUIPEMENT DU SYSTÈME ÉLECTRIQUE
depuis £250,00
depuis £250,00
# 001
MPN: 313052336
PROTECTION DE L'UNITÉ DE COMMANDE
depuis £0,74
depuis £0,74
# 002
MPN: 313020104
ENSEMBLE UNITÉ DE COMMANDE
depuis £269,48
depuis £269,48
# 003
MPN: 313351139
RELAIS
depuis £3,18
depuis £3,18
Cette pièce remplace le numéro de pièce 30331137
# 004
MPN: 313320136
PONT DE DIODES
depuis £10,34
depuis £10,34
# 005
MPN: 87200005
5A FUSIBLE
Non fourni
# 005
MPN: 87200008
8A FUSIBLE
Non fourni
# 005
MPN: 87200016
16A FUSIBLE
Non fourni
# 006
MPN: 313020339
COUVERCLE DE BOITE A FUSIBLES
depuis £0,72
depuis £0,72
# 007
MPN: 122600060
NOIX
# 008
MPN: 122600060
NOIX
# 009
MPN: 363000107
FAISCEAU DE CÂBLES PRINCIPAL
depuis £202,50
depuis £202,50
# 011
MPN: 187520300
12V 3W AMPOULE
depuis £0,56
depuis £0,56
# 012
MPN: 30311113
LUMIÈRE DE PORTE
depuis £53,92
depuis £53,92
# 013
MPN: 53311300
TASSE
depuis £0,74
depuis £0,74
# 014
MPN: 119535130
VIS
# 015
MPN: 53211305
joint
depuis £0,74
depuis £0,74
# 016
MPN: 34331114
INTERRUPTEUR DE PORTE
# 017
MPN: 393050142
FAISCEAU DE COMPARTIMENT MOTEUR GAUCHE
depuis £118,70
depuis £118,70
Cette pièce remplace le numéro de pièce 313052142
# 018
MPN: 393050145
FAISCEAU DE COMPARTIMENT MOTEUR AVANT
depuis £93,07
depuis £93,07
# 019
MPN: 393050128
CONNECTEUR DE DIODE
depuis £2,33
depuis £2,33
# 020
MPN: 313320006
ENSEMBLE DE CORNE
depuis £30,62
depuis £30,62
# 021
MPN: 138200060
UASHER
# 022
MPN: 125100060
NOIX
# 023
MPN: 313320324
T -UN I ON
depuis £7,68
depuis £7,68
# 024
MPN: 314020316
TUYAU
depuis £1,94
depuis £1,94
Cette pièce remplace le numéro de pièce 313320325
# 025
MPN: 125100080
NOIX
depuis £0,86
depuis £0,86
# 026
MPN: 138200080
UASHER
# 027
MPN: 30631365
PLAQUE
# 028
MPN: 313320146
compresseur
depuis £60,50
depuis £60,50
# 029
MPN: 393050143
FAISCEAU DE COMPARTIMENT MOTEUR DROIT
depuis £185,09
depuis £185,09
# 030
MPN: 313052337
PROTECTION RELAIS COMPARTIMENT MOTEUR
depuis £9,54
depuis £9,54
# 031
MPN: 363005502
DÉFLECTEUR
Valable pour 05
depuis £29,56
depuis £29,56
# 032
MPN: 313052303
SUPPORT DE RELAIS
depuis £5,49
depuis £5,49
# 033
MPN: 315220303
BAGUE
Valable pour 05
depuis £0,74
depuis £0,74
# 034
MPN: 312220411
Rondelle
Valable pour 05
depuis £0,71
depuis £0,71
# 035
MPN: 138410060
RONDELLE Rondelle
Valable pour 05
# 036
MPN: 311053394
VIS
Valable pour 05
