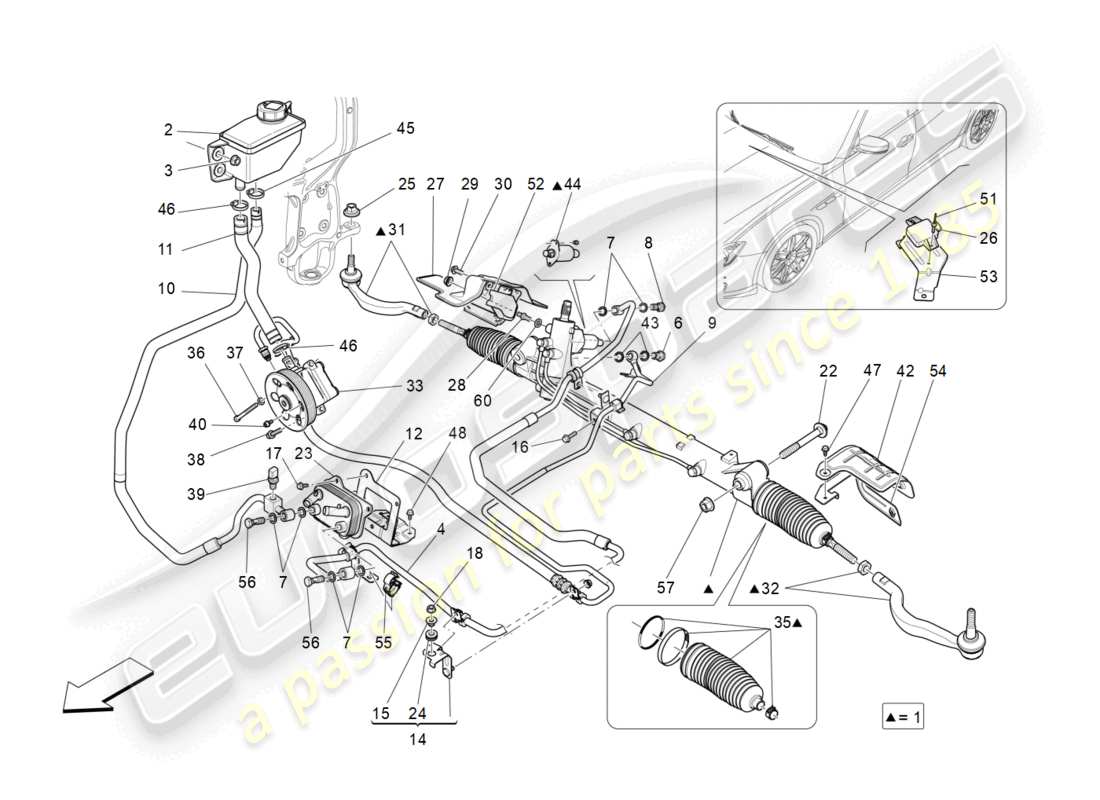

05.10.4 - unité complète de crémaillère de direction
Maserati Ghibli (2016) COMPLETE STEERING RACK UNIT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
670003957
Crémaillère de direction
Valable à partir de l'assemblage : 0 - 5073259. (valable pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP,3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI)
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 673000008
#
001
MPN:
670003957
Crémaillère de direction
Valable à partir de l'assemblage : 0 - 5073259. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 673000008
#
001
MPN:
670102932
Crémaillère de direction
Valable à partir de l'assemblage : 0 - 5076305. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2 207,42
depuis
£2 207,42
Cette pièce remplace le numéro de pièce 670003957
#
002
MPN:
670004538
RÉSERVOIR D'HUILE POUR DIRECTION ASSISTÉE HYDRAULIQUE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£36,65
depuis
£36,65
#
003
MPN:
0140593 1 1
ÉCROU [M8]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
#
003
MPN:
14059311
ÉCROU [M8]
(valable pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP,3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI)
depuis
£0,26
depuis
£0,26
#
004
MPN:
670006579
TUYAU DE LA BOÎTE DE DIRECTION À L'ÉCHANGEUR
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£64,79
depuis
£64,79
Cette pièce remplace le numéro de pièce 670005980
- et 1 plus. Cliquez pour voir les détails
#
006
MPN:
675000203
SYNDICAT
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£11,79
depuis
£11,79
#
007
MPN:
675000250
joint
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,24
depuis
£1,24
#
008
MPN:
675000021
SYNDICAT
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£4,34
depuis
£4,34
#
009
MPN:
670005104
TUYAU ENTRE CRÉMAILLÈRE DE DIRECTION ET POMPE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£81,95
depuis
£81,95
#
010
MPN:
670006577
TUYAU ENTRE RÉSERVOIR ET ÉCHANGEUR DE CHALEUR
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£42,92
depuis
£42,92
#
011
MPN:
670001924
TUYAU DU RÉSERVOIR À LA POMPE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£7,00
depuis
£7,00
#
012
MPN:
670006487
SUPPORT D'ÉCHANGEUR D'HUILE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£22,58
depuis
£22,58
#
014
MPN:
670001926
support
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£5,55
depuis
£5,55
#
015
MPN:
675000129
ESPACEUR
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£21,42
depuis
£21,42
#
016
MPN:
675000278
VIS [M6X25]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,24
depuis
£1,24
#
017
MPN:
10872624
VIS [M6X16]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£11,49
depuis
£11,49
#
018
MPN:
0140593 1 1
ÉCROU [M8]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
#
018
MPN:
14059311
ÉCROU [M8]
(valable pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP,3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI)
depuis
£0,26
depuis
£0,26
#
022
MPN:
670001945
VIS
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£6,44
depuis
£6,44
#
023
MPN:
670031618
échangeur de chaleur
Valable à partir de l'assemblage : 5017558. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£109,59
depuis
£109,59
Cette pièce remplace le numéro de pièce 670005811
#
024
MPN:
675000054
COUSSIN SOUPLE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£8,69
depuis
£8,69
#
025
MPN:
675000127
ÉCROU [M12]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,08
depuis
£1,08
#
026
MPN:
670009202
UNITÉ DE COMMANDE DE DIRECTION ASSISTÉE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£136,02
depuis
£136,02
#
027
MPN:
670005109
BOUCLIER THERMIQUE
Valable à partir de l'assemblage : 0 - 5076305. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£23,93
depuis
£23,93
#
028
MPN:
670005277
VIS
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£5,51
depuis
£5,51
#
029
MPN:
014059211
ÉCROU [M6]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
#
029
MPN:
14059211
ÉCROU [M6]
(valable pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP,3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI)
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000181
#
030
MPN:
675000088
VIS [M6X22]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,33
depuis
£2,33
#
031
MPN:
673000006

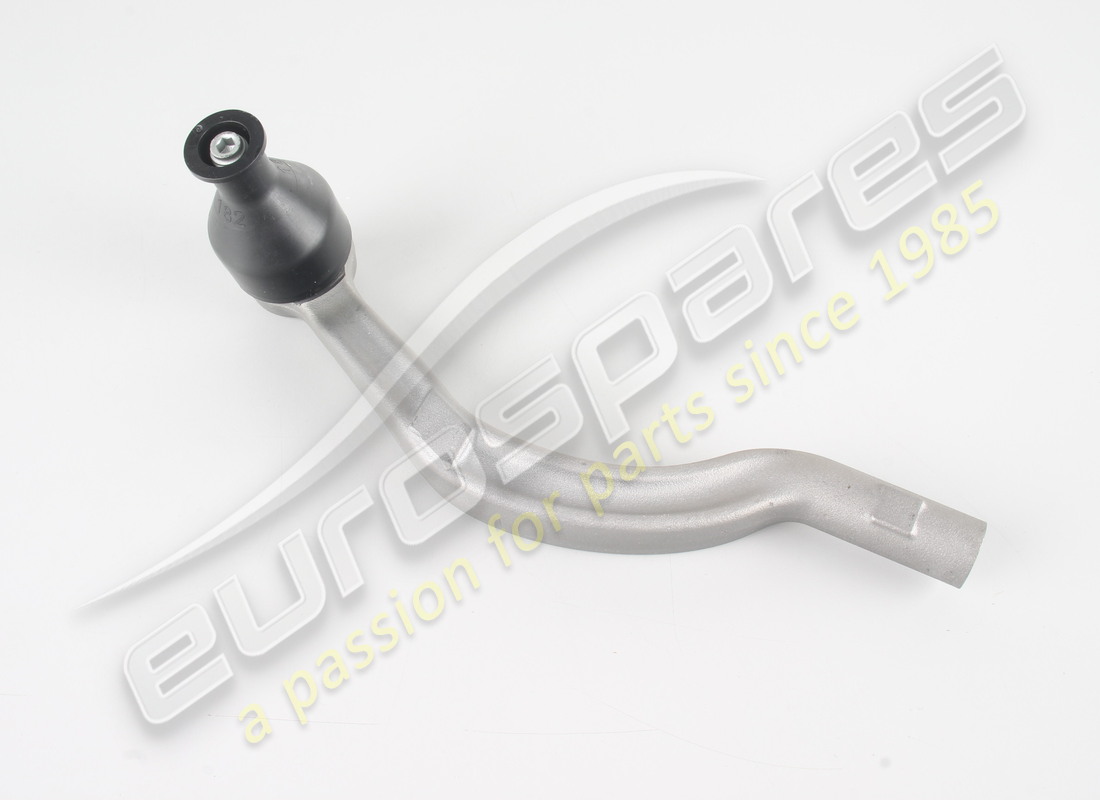

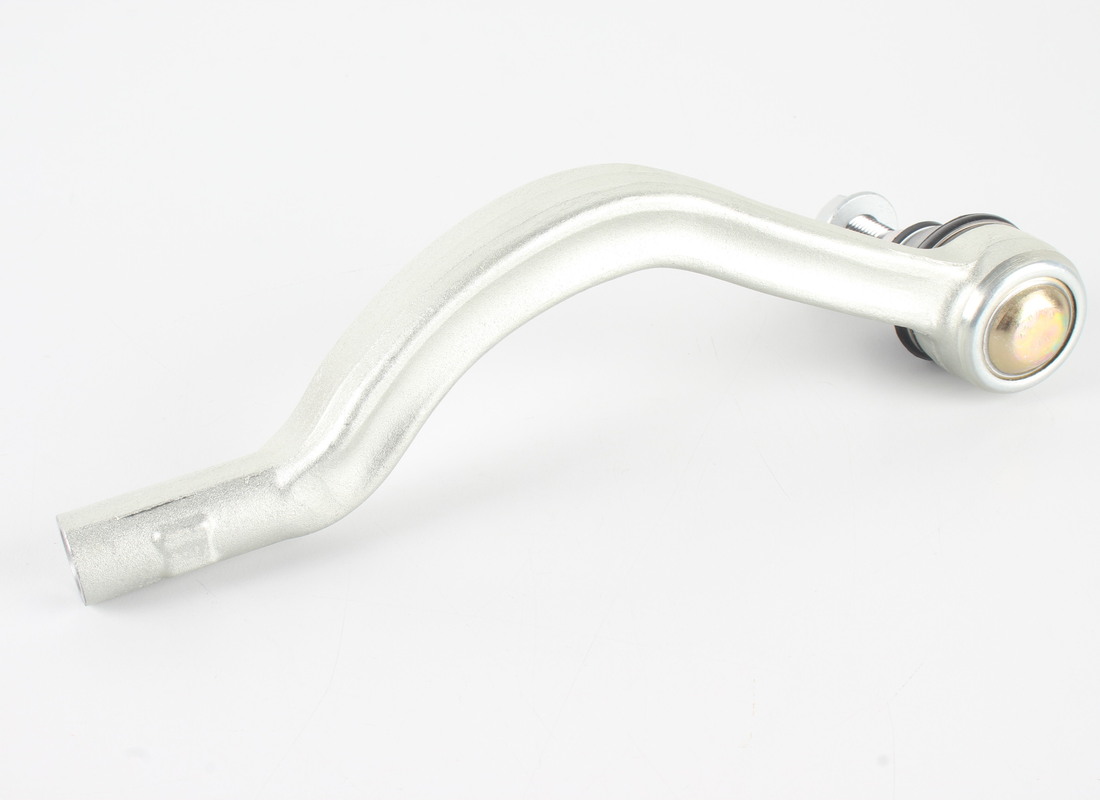

TIRANT EXTERIEUR DROIT
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£86,46
depuis
£86,46
#
032
MPN:
673000005
TIRANT EXTERIEUR GAUCHE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£86,46
depuis
£86,46
#
033
MPN:
268447
pompe de direction hydraulique
Valable à partir de l'assemblage : 0 - 5076305. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£490,43
depuis
£490,43
#
035
MPN:
673000004
KIT DE SOUFFLET ET DE PINCE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£28,40
depuis
£28,40
#
036
MPN:
286697
GOUJON
Valable à partir de l'assemblage : 0 - 5076305. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£44,93
depuis
£44,93
#
037
MPN:
11193874
Rondelle [D.8.4-16X1.4]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£0,47
depuis
£0,47
#
038
MPN:
265097
VIS [M8X40]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£3,65
depuis
£3,65
#
039
MPN:
670005736
CAPTEUR DE TEMPÉRATURE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£12,80
depuis
£12,80
#
040
MPN:
231616
VIS [M6X14]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£0,47
depuis
£0,47
#
042
MPN:
670006236
BOUCLIER THERMIQUE
Valable à partir de l'assemblage : 0 - 5076305. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£24,91
depuis
£24,91
#
043
MPN:
675000152
joint
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,18
depuis
£1,18
#
044
MPN:
673001466
SOLÉNOÏDE DE BOÎTE DE DIRECTION
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£189,73
depuis
£189,73
#
045
MPN:
675000266
COLLIER [D.17,5]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,63
depuis
£1,63
#
046
MPN:
675000267
COLLIER [D.21,5]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,70
depuis
£1,70
#
047
MPN:
675000088
VIS [M6X22]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,33
depuis
£2,33
#
048
MPN:
675000278
VIS [M6X25]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,24
depuis
£1,24
#
051
MPN:
675000416
RIVET
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,08
depuis
£1,08
#
052
MPN:
670005855
support
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£5,08
depuis
£5,08
#
053
MPN:
670006843
support
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£8,69
depuis
£8,69
#
054
MPN:
670006262
ASSEMBLAGE DU SUPPORT
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£6,83
depuis
£6,83
#
055
MPN:
670009151
AGRAFE
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,08
depuis
£1,08
#
056
MPN:
670031619
SYNDICAT
Valable à partir de l'assemblage : 5017558. Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£9,09
depuis
£9,09
#
057
MPN:
675000148
ÉCROU [M14]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,32
depuis
£1,32
#
060
MPN:
11197774
Rondelle [D.6.4-12X2.4]
Convient pour : AUTOMATIQUE | 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT V6 2WD 410 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£0,54
depuis
£0,54
-part-diagram-05.10.6.webp "MASERATI GHIBLI (2016) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI GHIBLI (2016) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.1.webp "MASERATI GHIBLI (2016) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI GHIBLI (2016) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.1.webp "MASERATI GHIBLI (2016) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.5.webp "MASERATI GHIBLI (2016) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI GHIBLI (2016) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.2.webp "MASERATI GHIBLI (2016) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI GHIBLI (2016) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI GHIBLI (2016) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI GHIBLI (2016) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.1.webp "MASERATI GHIBLI (2016) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI GHIBLI (2016) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.04.1.webp "MASERATI GHIBLI (2016) SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI GHIBLI (2016) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI GHIBLI (2016) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI GHIBLI (2016) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.1.webp "MASERATI GHIBLI (2016) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.3.webp "MASERATI GHIBLI (2016) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.4.webp "MASERATI GHIBLI (2016) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.32.1.webp "MASERATI GHIBLI (2016) DOCUMENTATION À BORD SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI GHIBLI (2016) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.00.2.webp "MASERATI GHIBLI (2016) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI GHIBLI (2016) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.2.webp "MASERATI GHIBLI (2016) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.20.3.webp "MASERATI GHIBLI (2016) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.1.webp "MASERATI GHIBLI (2016) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI GHIBLI (2016) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.39.1.webp "MASERATI GHIBLI (2016) CONTRÔLE DU SYSTÈME D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.5.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.41.2.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.42.2.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI GHIBLI (2016) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI GHIBLI (2016) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI GHIBLI (2016) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.52.3.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI GHIBLI (2016) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.5.webp "MASERATI GHIBLI (2016) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.7.webp "MASERATI GHIBLI (2016) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.10.webp "MASERATI GHIBLI (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.11.webp "MASERATI GHIBLI (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.2.webp "MASERATI GHIBLI (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.6.webp "MASERATI GHIBLI (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.9.webp "MASERATI GHIBLI (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.2.webp "MASERATI GHIBLI (2016) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.61.3.webp "MASERATI GHIBLI (2016) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.62.1.webp "MASERATI GHIBLI (2016) CONNECTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.63.1.webp "MASERATI GHIBLI (2016) EXTRACTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI GHIBLI (2016) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.1.webp "MASERATI GHIBLI (2016) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI GHIBLI (2016) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.6.webp "MASERATI GHIBLI (2016) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI GHIBLI (2016) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI GHIBLI (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.1.webp "MASERATI GHIBLI (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI GHIBLI (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.03.2.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.03.3.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.2.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.2.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.4.webp "MASERATI GHIBLI (2016) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.1.webp "MASERATI GHIBLI (2016) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI GHIBLI (2016) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI GHIBLI (2016) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI GHIBLI (2016) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.3.webp "MASERATI GHIBLI (2016) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.14.4.webp "MASERATI GHIBLI (2016) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI GHIBLI (2016) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.15.2.webp "MASERATI GHIBLI (2016) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.1.webp "MASERATI GHIBLI (2016) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI GHIBLI (2016) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.17.2.webp "MASERATI GHIBLI (2016) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI GHIBLI (2016) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.21.1.webp "MASERATI GHIBLI (2016) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.21.2.webp "MASERATI GHIBLI (2016) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI GHIBLI (2016) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI GHIBLI (2016) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.24.1.webp "MASERATI GHIBLI (2016) COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.24.2.webp "MASERATI GHIBLI (2016) COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.1.webp "MASERATI GHIBLI (2016) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.5.webp "MASERATI GHIBLI (2016) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.2.webp "MASERATI GHIBLI (2016) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.32.1.webp "MASERATI GHIBLI (2016) PORTES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.33.1.webp "MASERATI GHIBLI (2016) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI GHIBLI (2016) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI GHIBLI (2016) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.1.webp "MASERATI GHIBLI (2016) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI GHIBLI (2016) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.1.webp "MASERATI GHIBLI (2016) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.43.1.webp "MASERATI GHIBLI (2016) SIÈGES ARRIÈRE : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI GHIBLI (2016) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI GHIBLI (2016) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI GHIBLI (2016) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.46.2.webp "MASERATI GHIBLI (2016) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI GHIBLI (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.3.webp "MASERATI GHIBLI (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.5.webp "MASERATI GHIBLI (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.6.webp "MASERATI GHIBLI (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI GHIBLI (2016) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI GHIBLI (2016) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI GHIBLI (2016) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI GHIBLI (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI GHIBLI (2016) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.2.webp "MASERATI GHIBLI (2016) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.3.webp "MASERATI GHIBLI (2016) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI GHIBLI (2016) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.71.1.webp "MASERATI GHIBLI (2016) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-01.00.2.webp "MASERATI GHIBLI (2016) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.00.3.webp "MASERATI GHIBLI (2016) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.00.4.webp "MASERATI GHIBLI (2016) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI GHIBLI (2016) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.10.3.webp "MASERATI GHIBLI (2016) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.1.webp "MASERATI GHIBLI (2016) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.11.4.webp "MASERATI GHIBLI (2016) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.2.webp "MASERATI GHIBLI (2016) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.20.3.webp "MASERATI GHIBLI (2016) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.2.webp "MASERATI GHIBLI (2016) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.21.3.webp "MASERATI GHIBLI (2016) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.2.webp "MASERATI GHIBLI (2016) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.22.3.webp "MASERATI GHIBLI (2016) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.2.webp "MASERATI GHIBLI (2016) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.23.3.webp "MASERATI GHIBLI (2016) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.2.webp "MASERATI GHIBLI (2016) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.24.3.webp "MASERATI GHIBLI (2016) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.2.webp "MASERATI GHIBLI (2016) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.25.3.webp "MASERATI GHIBLI (2016) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.30.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.30.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.31.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.31.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.32.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.32.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.40.2.webp "MASERATI GHIBLI (2016) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.40.3.webp "MASERATI GHIBLI (2016) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.1.webp "MASERATI GHIBLI (2016) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.41.3.webp "MASERATI GHIBLI (2016) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI GHIBLI (2016) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.3.webp "MASERATI GHIBLI (2016) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.4.webp "MASERATI GHIBLI (2016) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.6.webp "MASERATI GHIBLI (2016) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.7.webp "MASERATI GHIBLI (2016) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.44.4.webp "MASERATI GHIBLI (2016) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.3.webp "MASERATI GHIBLI (2016) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI GHIBLI (2016) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.5.webp "MASERATI GHIBLI (2016) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.6.webp "MASERATI GHIBLI (2016) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.60.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.60.4.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.61.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.61.4.webp "MASERATI GHIBLI (2016) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI GHIBLI (2016) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.63.4.webp "MASERATI GHIBLI (2016) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.1.webp "MASERATI GHIBLI (2016) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.70.3.webp "MASERATI GHIBLI (2016) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.4.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.6.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.8.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.2.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.72.3.webp "MASERATI GHIBLI (2016) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.2.webp "MASERATI GHIBLI (2016) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.5.webp "MASERATI GHIBLI (2016) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.1.webp "MASERATI GHIBLI (2016) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI GHIBLI (2016) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.4.webp "MASERATI GHIBLI (2016) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.82.1.webp "MASERATI GHIBLI (2016) SYSTÈME ADBLUE SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI GHIBLI (2016) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.3.webp "MASERATI GHIBLI (2016) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.2.webp "MASERATI GHIBLI (2016) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.3.webp "MASERATI GHIBLI (2016) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI GHIBLI (2016) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.2.webp "MASERATI GHIBLI (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI GHIBLI (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.4.webp "MASERATI GHIBLI (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.6.webp "MASERATI GHIBLI (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI GHIBLI (2016) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.22.1.webp "MASERATI GHIBLI (2016) TRANSMISSION DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-03.30.1.webp "MASERATI GHIBLI (2016) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI GHIBLI (2016) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.30.3.webp "MASERATI GHIBLI (2016) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI GHIBLI (2016) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.50.3.webp "MASERATI GHIBLI (2016) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.3.webp "MASERATI GHIBLI (2016) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.4.webp "MASERATI GHIBLI (2016) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.5.webp "MASERATI GHIBLI (2016) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.2.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.10.3.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.2.webp "MASERATI GHIBLI (2016) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI GHIBLI (2016) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI GHIBLI (2016) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.10.4.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.11.2.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.11.3.webp "MASERATI GHIBLI (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI GHIBLI (2016) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI GHIBLI (2016) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI GHIBLI (2016) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI GHIBLI (2016) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.1.webp "MASERATI GHIBLI (2016) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.2.webp "MASERATI GHIBLI (2016) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
