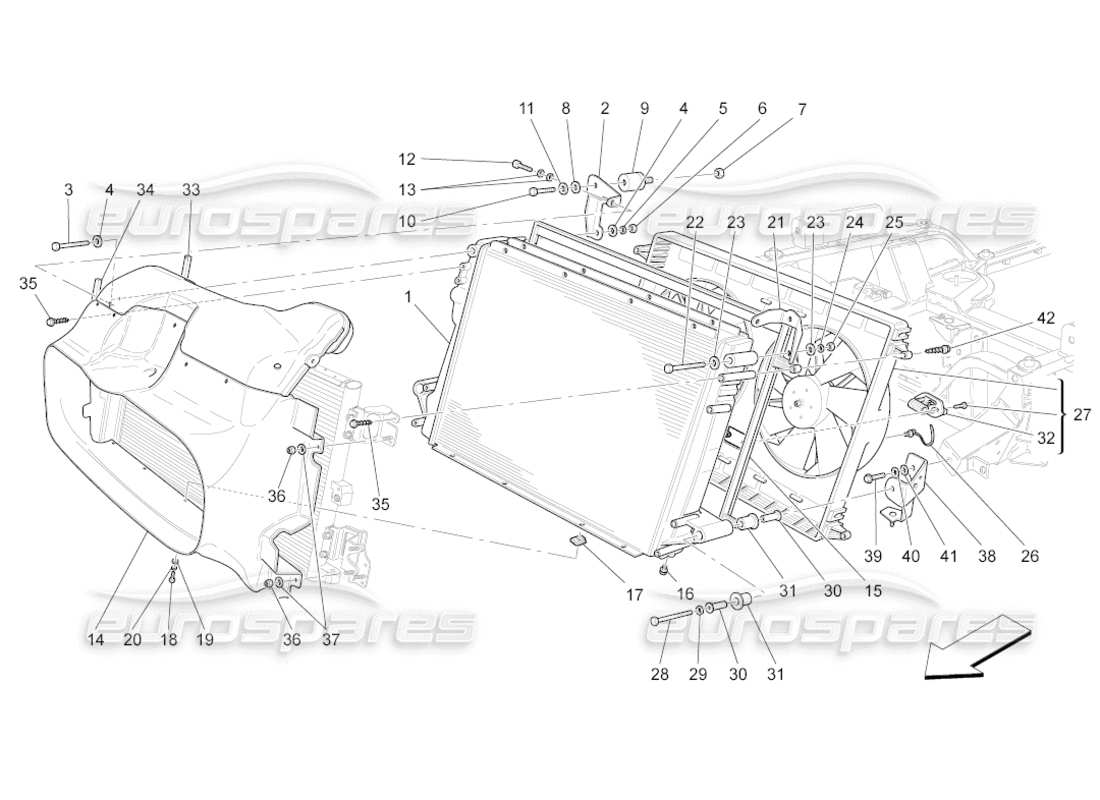

020 - refroidissement : radiateurs et conduits d'air
Maserati GranCabrio (2010) 4.7 Cooling: Air Radiators And Ducts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces

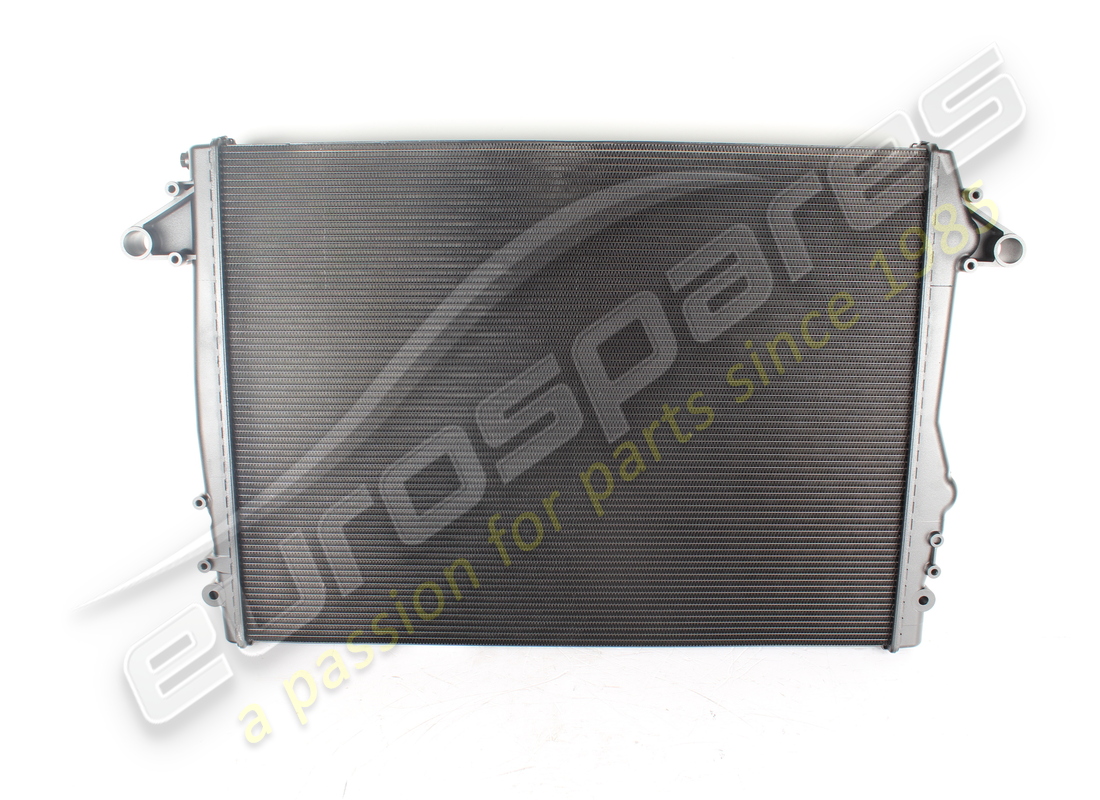

# 001
MPN: 220979
Radiateur à eau
depuis £460,01
depuis £460,01
# 002
MPN: 244202
SUPPORT DROIT POUR RADIATEUR D'EAU DE FIXATION SUPÉRIEURE
depuis £31,69
depuis £31,69
# 003
MPN: 16044624
VIS
depuis £0,53
depuis £0,53
# 004
MPN: 12646724
Rondelle
depuis £0,54
depuis £0,54
# 005
MPN: 12601379
Rondelle
depuis £1,02
depuis £1,02
# 006
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
# 007
MPN: 14058511
NOIX
depuis £0,53
depuis £0,53
# 008
MPN: 14496524
Rondelle
depuis £0,53
depuis £0,53

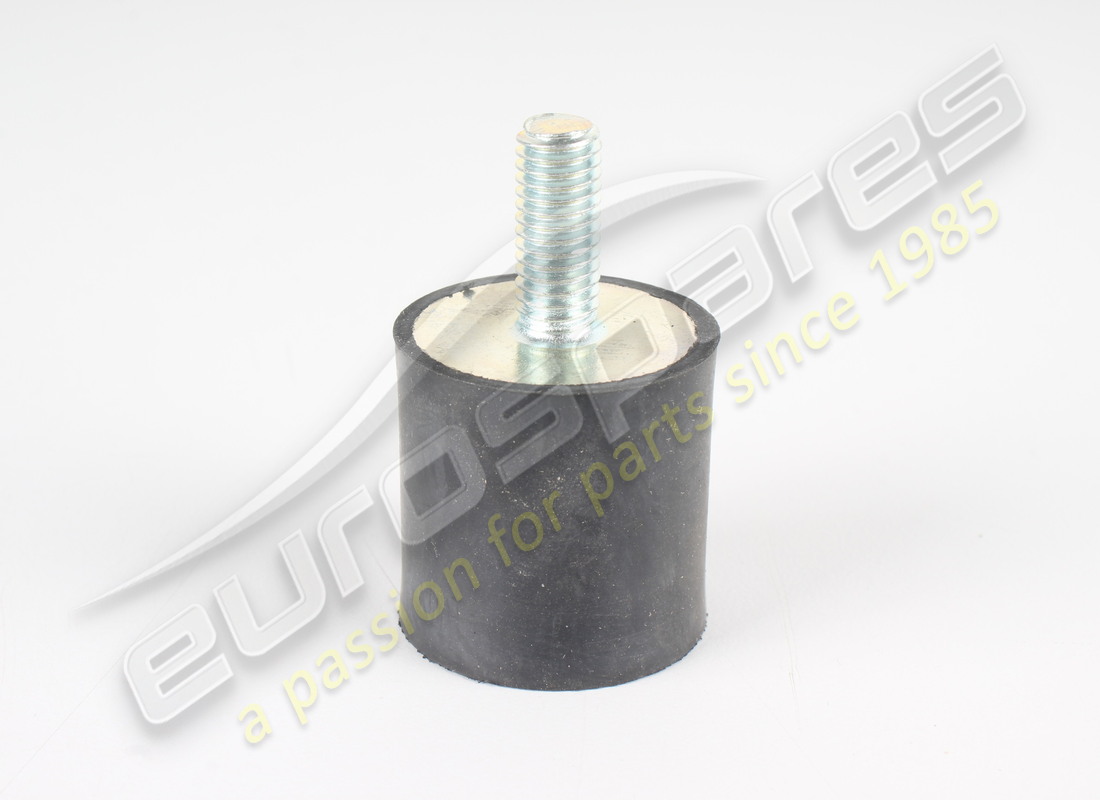

# 009
MPN: 181114
TAMPON
depuis £8,29
depuis £8,29
# 010
MPN: 16043021
VIS
depuis £0,47
depuis £0,47
# 011
MPN: 12601379
Rondelle
depuis £0,99
depuis £0,99
# 012
MPN: 14305724
VIS
depuis £0,53
depuis £0,53
# 013
MPN: 14498804
Rondelle
depuis £0,71
depuis £0,71
# 014
MPN: 235203
CONVOYEUR D'AIR
depuis £213,08
depuis £213,08
# 015
MPN: 242693
HOTTE ELECTRO-VENTILATEURS CONVOYEUR D'AIR LATERAL
depuis £96,23
depuis £96,23
# 016
MPN: 980139638
PRISE
depuis £7,31
depuis £7,31
# 017
MPN: 67257100
support
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 14370774
# 018
MPN: 14304624
VIS
depuis £0,52
depuis £0,52
# 019
MPN: 12601174
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 675000100
# 020
MPN: 13577724
Rondelle
depuis £1,17
depuis £1,17
# 021
MPN: 244165
SUPPORT GAUCHE POUR RADIATEUR D'EAU DE FIXATION SUPÉRIEURE
depuis £23,17
depuis £23,17
# 022
MPN: 16044624
VIS
depuis £0,53
depuis £0,53
# 023
MPN: 12646724
Rondelle
depuis £0,54
depuis £0,54
# 024
MPN: 12601379
Rondelle
depuis £1,02
depuis £1,02
# 025
MPN: 16100814
NOIX
depuis £0,71
depuis £0,71
# 026

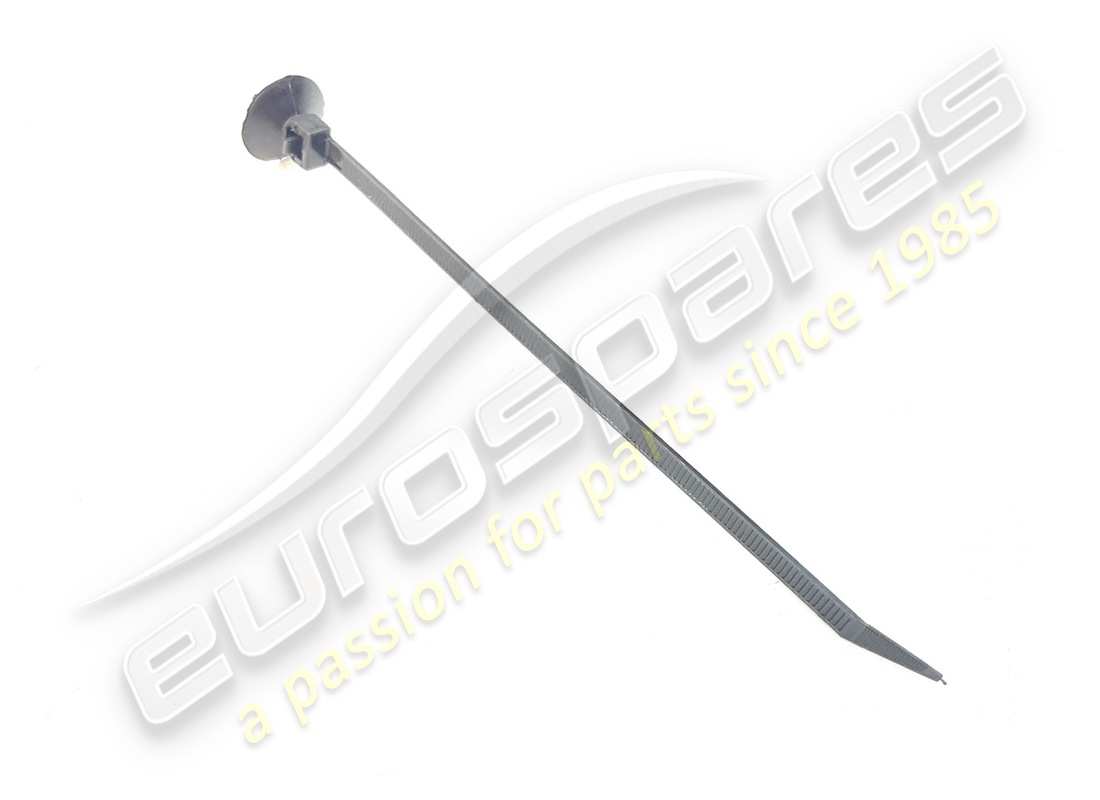

MPN: 268185
SERRER
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 194985
# 027
MPN: 242068
ENSEMBLE COMPLET D'ÉLECTROVENTILATEURS
Remplacement
Remplacement
# 027
MPN: 263143
ENSEMBLE COMPLET D'ÉLECTROVENTILATEURS
depuis £528,18
depuis £528,18
Cette pièce remplace le numéro de pièce 242068
# 028
MPN: 16044824
VIS
depuis £1,43
depuis £1,43
# 029
MPN: 12646724
Rondelle
depuis £0,54
depuis £0,54
# 030

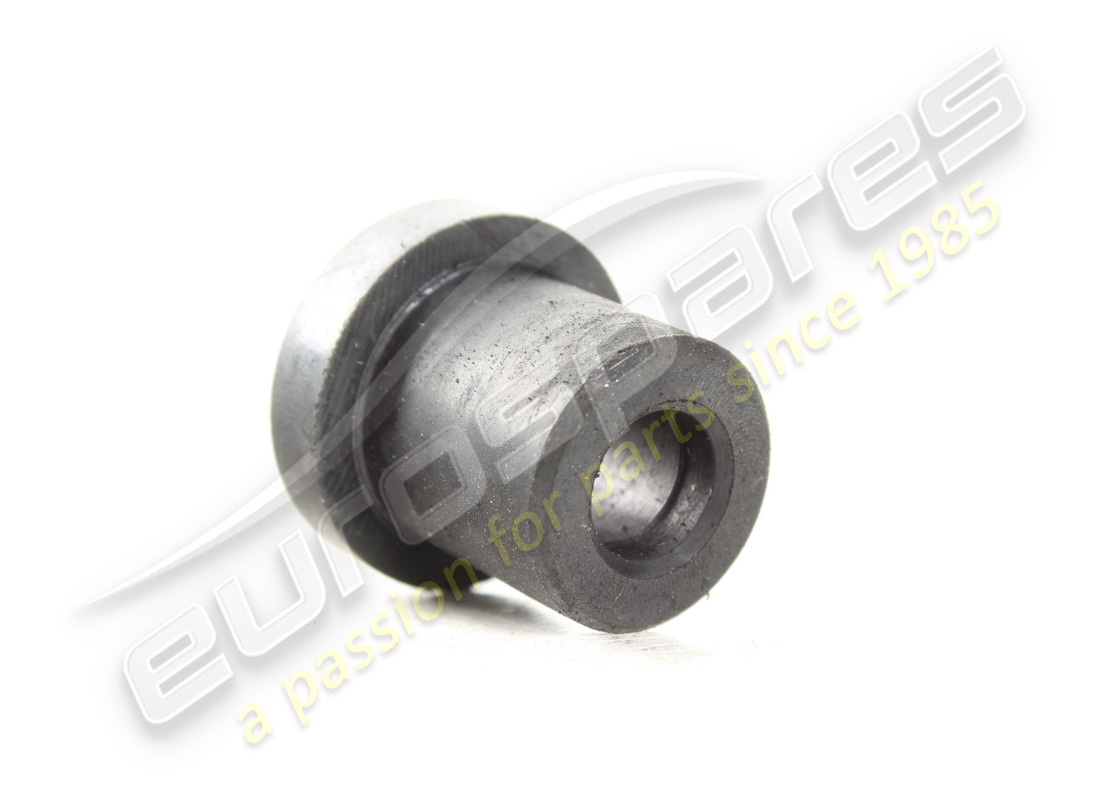

MPN: 197585
BAGUE
depuis £3,26
depuis £3,26
# 031
MPN: 197584
DOUILLE EN CAOUTCHOUC
depuis £1,48
depuis £1,48
# 032

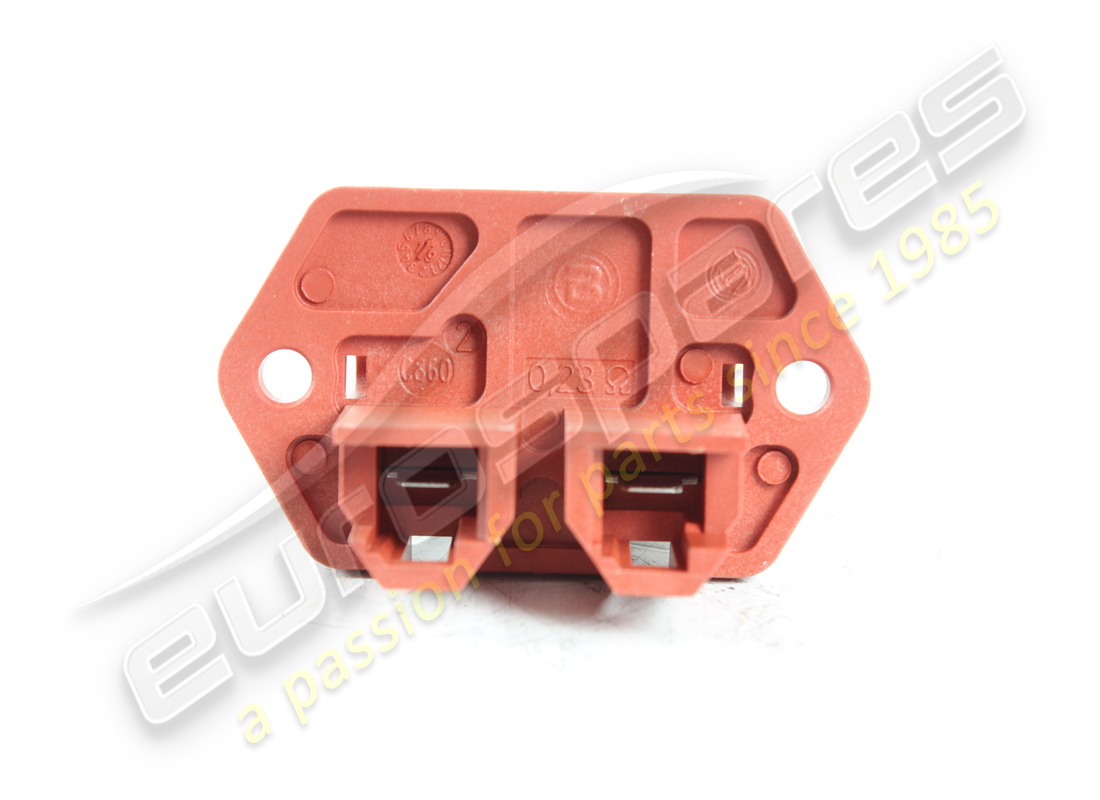

MPN: 263140
RÉSISTANCE
depuis £63,91
depuis £63,91
Cette pièce remplace le numéro de pièce 219453
# 033
MPN: 233535
PROFIL
depuis £1,66
depuis £1,66
# 034
MPN: 233735
PROFIL
depuis £1,66
depuis £1,66
# 035
MPN: 15699804
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15534501
# 036
MPN: 102741
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12575421
# 037
MPN: 12643704
Rondelle
depuis £1,17
depuis £1,17
# 038
MPN: 266658
SUPPORT INFÉRIEUR GAUCHE
depuis £33,83
depuis £33,83
Cette pièce remplace le numéro de pièce 237574
# 038
MPN: 266659
SUPPORT INFÉRIEUR DROIT
depuis £33,83
depuis £33,83
Cette pièce remplace le numéro de pièce 237575
# 039
MPN: 16043534
VIS
depuis £0,53
depuis £0,53
# 040
MPN: 10519624
Rondelle
depuis £0,54
depuis £0,54
# 041
MPN: 12601379
Rondelle
depuis £0,99
depuis £0,99
# 042
MPN: 15698304
VIS
depuis £1,66
depuis £1,66
