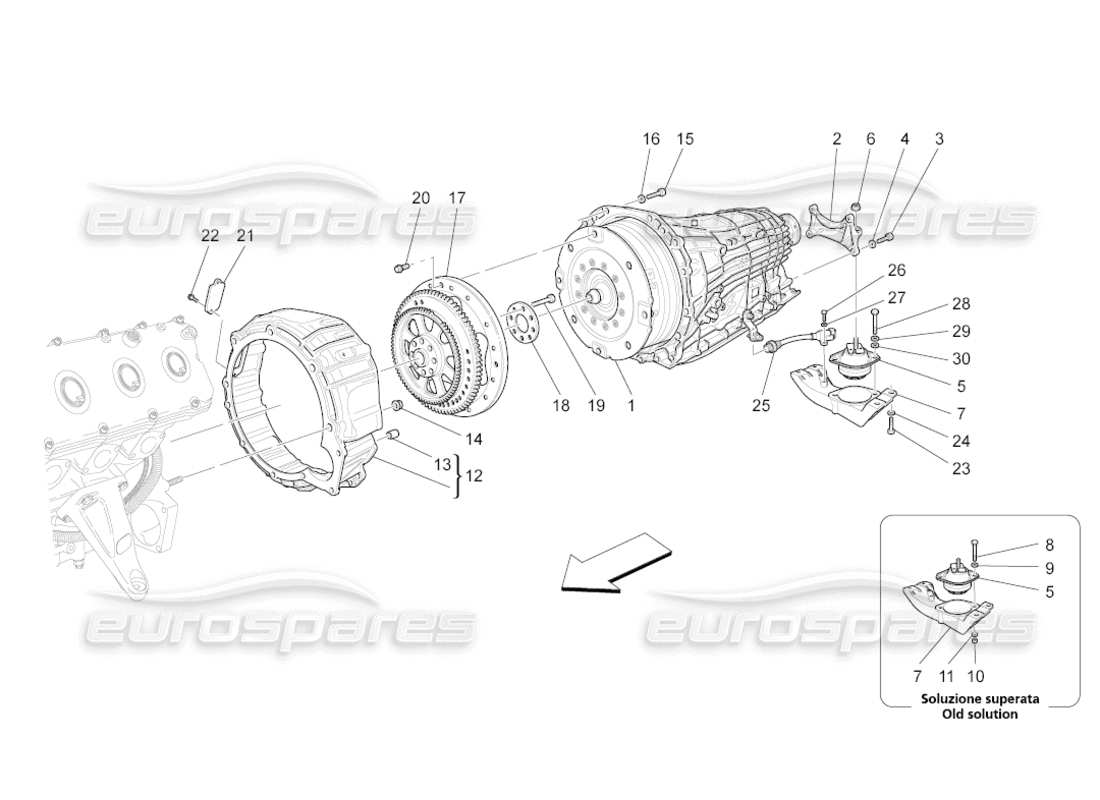

028 - carters de boîte de vitesses
Maserati GranCabrio (2010) 4.7 Gearbox Housings Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 262772
TRANSMISSION AUTOMATIQUE COMPLÈTE
depuis £5 202,60
depuis £5 202,60
Cette pièce remplace la pièce numéro 237273 que nous avons en stock - et 59 plus. Cliquez pour voir les détails
# 002
MPN: 220636
SUPPORT DE BOITE DE VITESSES
depuis £81,92
depuis £81,92
# 003
MPN: 14420334
VIS
depuis £0,47
depuis £0,47
# 004
MPN: 12648301
Rondelle
depuis £1,11
depuis £1,11
# 005
MPN: 253752
COUSSIN SOUPLE
depuis £93,67
depuis £93,67
# 006

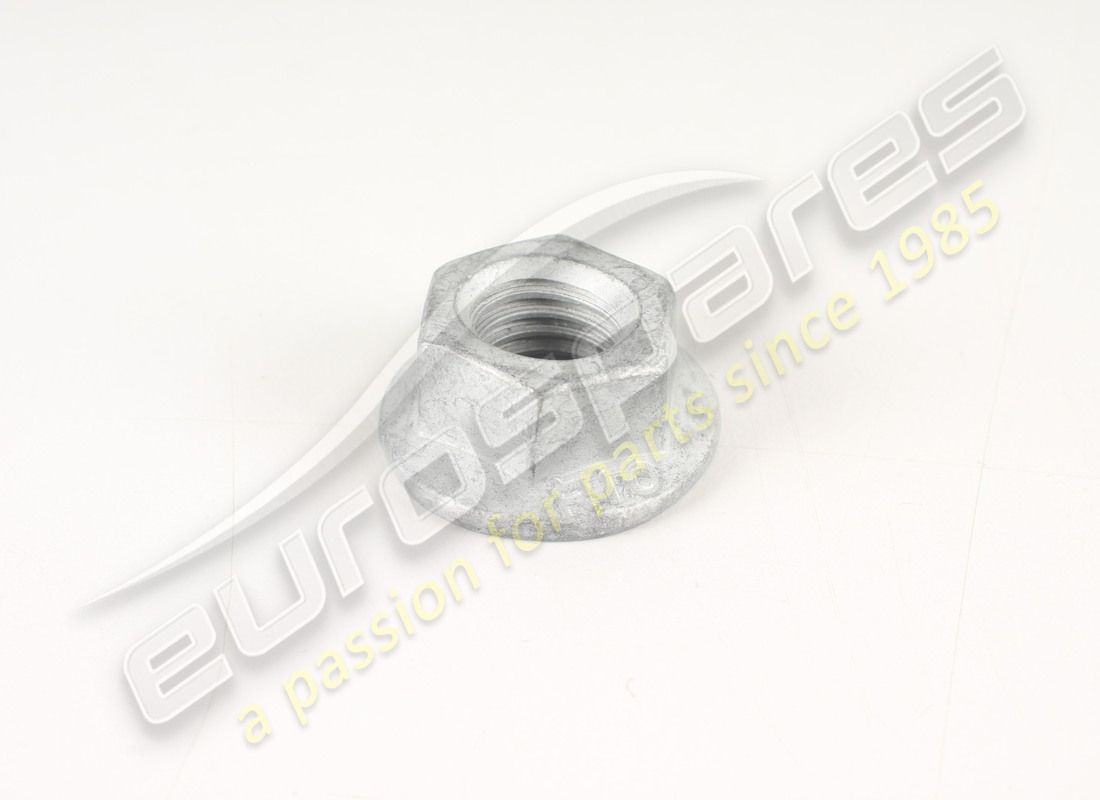

MPN: 177018
NOIX
depuis £0,68
depuis £0,68
# 007
MPN: 255583
SUPPORT DE BOITE DE VITESSES
depuis £301,05
depuis £301,05
Cette pièce remplace le numéro de pièce 221368
# 007
MPN: 255583
SUPPORT DE BOITE DE VITESSES
depuis £301,05
depuis £301,05
Cette pièce remplace le numéro de pièce 221368
# 008
MPN: 15971334
VIS ANCIENNE SOLUTION
depuis £0,73
depuis £0,73
# 009
MPN: 11198374
Rondelle ANCIENNE SOLUTION
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 675000618
# 010
MPN: 12164714
ÉCROU ANCIENNE SOLUTION
depuis £0,47
depuis £0,47
# 011
MPN: 12642524
Rondelle ANCIENNE SOLUTION
depuis £0,47
depuis £0,47
# 012
MPN: 224282
COUVERCLE COMPLET DU CONVERTISSEUR
depuis £161,36
depuis £161,36
# 013
MPN: 224280
CHEVILLE DE CENTRAGE
depuis £36,40
depuis £36,40
# 014
MPN: 14059421
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 156462
# 014
MPN: 156462
NOIX
Remplacement
Remplacement
# 015
MPN: 14420334
VIS
depuis £0,47
depuis £0,47
# 016
MPN: 12638624
Rondelle
depuis £0,47
depuis £0,47
# 017
MPN: 230427
VOLANT MOTEUR COMPLET
depuis £297,48
depuis £297,48
# 018
MPN: 215963
Rondelle
depuis £4,20
depuis £4,20
Cette pièce remplace le numéro de pièce 103876
# 019
MPN: 221912
VIS
depuis £5,80
depuis £5,80
# 020
MPN: 223276
VIS
depuis £7,30
depuis £7,30
# 021
MPN: 230086
COUVERTURE
depuis £2,35
depuis £2,35
# 022
MPN: 11612324
VIS
depuis £1,90
depuis £1,90
# 023
MPN: 14306424
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14306421
# 024
MPN: 12647124
Rondelle
depuis £1,43
depuis £1,43
# 025
MPN: 226037
CABLE DE BOITE DE VITESSES
depuis £99,99
depuis £99,99
# 026
MPN: 10902021
VIS
depuis £1,21
depuis £1,21
# 027
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601270
# 028
MPN: 11288034
VIS
depuis £0,71
depuis £0,71
# 029
MPN: 12642424
Rondelle
depuis £0,53
depuis £0,53
# 030
MPN: 11198374
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 675000618
