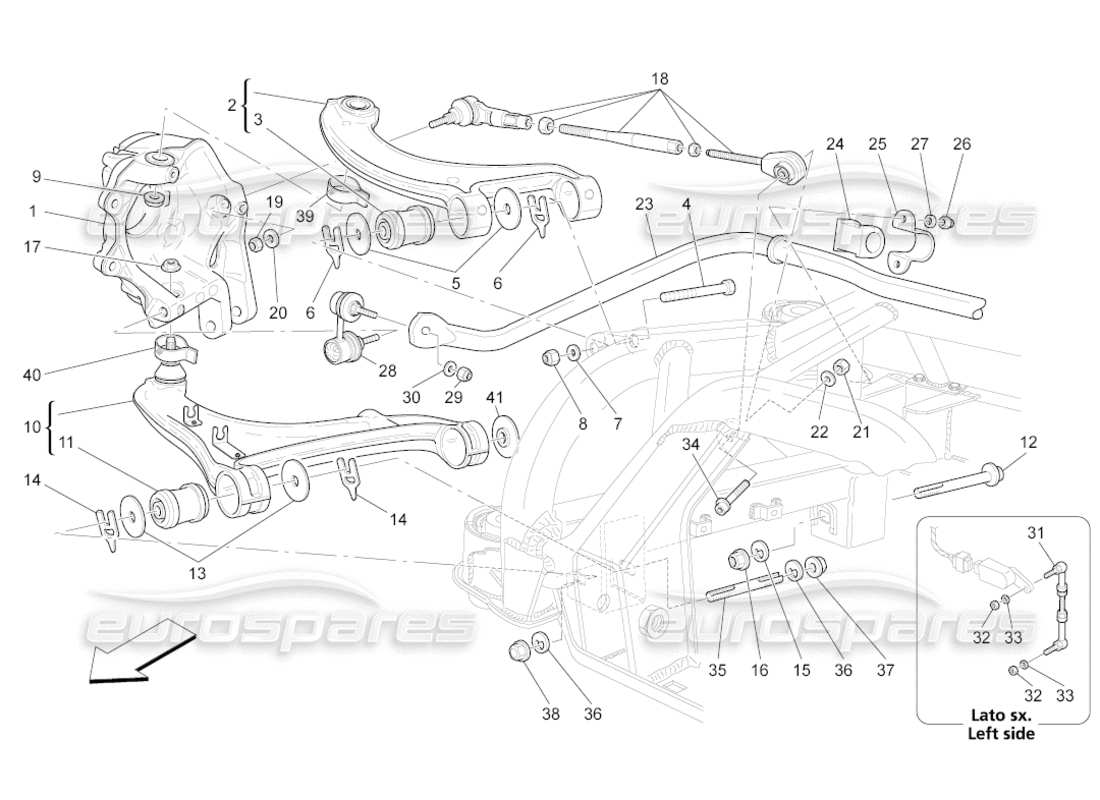

046 - Suspension arrière
Maserati GranCabrio (2011) 4.7 Rear Suspension Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 980139916
KIT DE SUSPENSION ARRIÈRE DROIT
depuis £845,48
depuis £845,48
Cette pièce remplace le numéro de pièce 900027751
# 000
MPN: 980139918
KIT DE SUSPENSION ARRIÈRE GAUCHE
depuis £126,00
depuis £126,00
Cette pièce remplace le numéro de pièce 900027752 - et 1 plus. Cliquez pour voir les détails
# 001
-
Support de moyeu arrière gauche complet
# 001
-
SUPPORT DE MOYEU ARRIÈRE DROIT COMPLET
# 002
-
LEVIER SUPÉRIEUR ARRIÈRE GAUCHE COMPLET
# 002
-
LEVIER SUPÉRIEUR ARRIÈRE DROIT COMPLET
# 003
MPN: 208703/a
SILENCIEUX
utiliser : 980139890
Remplacement
Remplacement
# 004
MPN: 15541334
VIS
depuis £3,25
depuis £3,25
# 005
MPN: 194444
Rondelle
depuis £1,90
depuis £1,90
# 006
MPN: 198043
ÉPAISSEUR D'ESPACEUR MM. 0,50
depuis £3,25
depuis £3,25
# 006
MPN: 198044
ÉPAISSEUR D'ESPACEUR MM. 0,75
depuis £3,17
depuis £3,17
# 006
MPN: 198045
ÉPAISSEUR D'ESPACEUR MM. 1,00
depuis £3,09
depuis £3,09
# 006
MPN: 198046
ÉPAISSEUR D'ESPACEUR MM. 1,75
depuis £2,46
depuis £2,46
# 006
MPN: 198047
ÉPAISSEUR D'ESPACEUR MM. 3,00
depuis £2,46
depuis £2,46
# 007
MPN: 14496721
Rondelle
depuis £0,47
depuis £0,47
# 008
MPN: 102825
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15506221
# 009
MPN: 245240
NOIX
depuis £4,14
depuis £4,14
# 010
-
LEVIER AVANT ARRIÈRE COMPLET GAUCHE
# 010
-
LEVIER INFÉRIEUR ARRIÈRE DROIT COMPLET
# 011
MPN: 198543
SILENTBLOCK AVANT
depuis £27,40
depuis £27,40
# 011
MPN: 980139890
KIT DE DOUILLES DE SUSPENSION ARRIÈRE
depuis £185,32
depuis £185,32
Cette pièce remplace le numéro de pièce 208703 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 240874
VIS EXCENTRIQUE
depuis £48,45
depuis £48,45
# 013
MPN: 194445
Rondelle
depuis £2,38
depuis £2,38
# 014
MPN: 198038
ÉPAISSEUR D'ESPACEUR MM. 0,50
depuis £3,25
depuis £3,25
# 014
MPN: 198039
ÉPAISSEUR D'ESPACEUR MM. 0,75
depuis £3,17
depuis £3,17
# 014
MPN: 198040
ÉPAISSEUR D'ESPACEUR MM. 1,00
depuis £3,09
depuis £3,09
# 014
MPN: 198041
ÉPAISSEUR D'ESPACEUR MM. 1,75
depuis £2,54
depuis £2,54
# 014
MPN: 198042
ÉPAISSEUR D'ESPACEUR MM. 3,00
depuis £3,41
depuis £3,41
# 015
MPN: 240877
Rondelle
depuis £3,97
depuis £3,97
# 016
MPN: 203795
NOIX
depuis £1,31
depuis £1,31
Cette pièce remplace le numéro de pièce 183417 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 245240
NOIX
depuis £4,14
depuis £4,14
# 018
MPN: 276636
TIRANT POUR RÉGLAGE DU PINCEMENT
depuis £175,87
depuis £175,87
Cette pièce remplace le numéro de pièce 262362
# 018
MPN: 276636
TIRANT POUR RÉGLAGE DU PINCEMENT
depuis £175,87
depuis £175,87
Cette pièce remplace le numéro de pièce 262362
# 019
MPN: 203657
NOIX
depuis £1,35
depuis £1,35
# 020
MPN: 12626224
Rondelle
depuis £0,47
depuis £0,47
# 021
MPN: 203657
NOIX
depuis £1,35
depuis £1,35
# 022
MPN: 12626224
Rondelle
depuis £0,47
depuis £0,47
# 023
MPN: 255211
Barre anti-roulis arrière
depuis £95,47
depuis £95,47
# 024
MPN: 244021
TAMPON DE BARRE
depuis £10,65
depuis £10,65
# 025
MPN: 191221
PLAQUE DE FIXATION DES TAMPONS
depuis £25,69
depuis £25,69
# 026
MPN: 104030
NOIX
depuis £0,47
depuis £0,47
# 027
MPN: 14496524
Rondelle
depuis £0,47
depuis £0,47

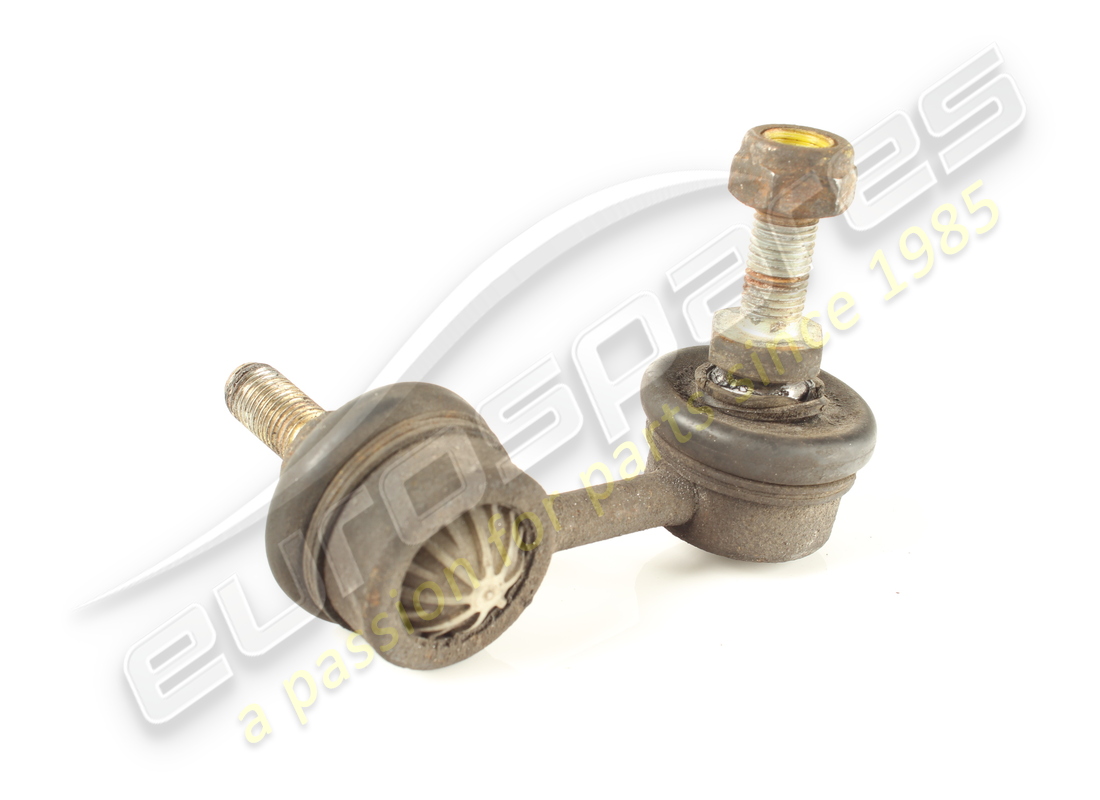

# 028
MPN: 162619
TIGE À BILLE CÔTÉ GAUCHE
Remplacement
Remplacement

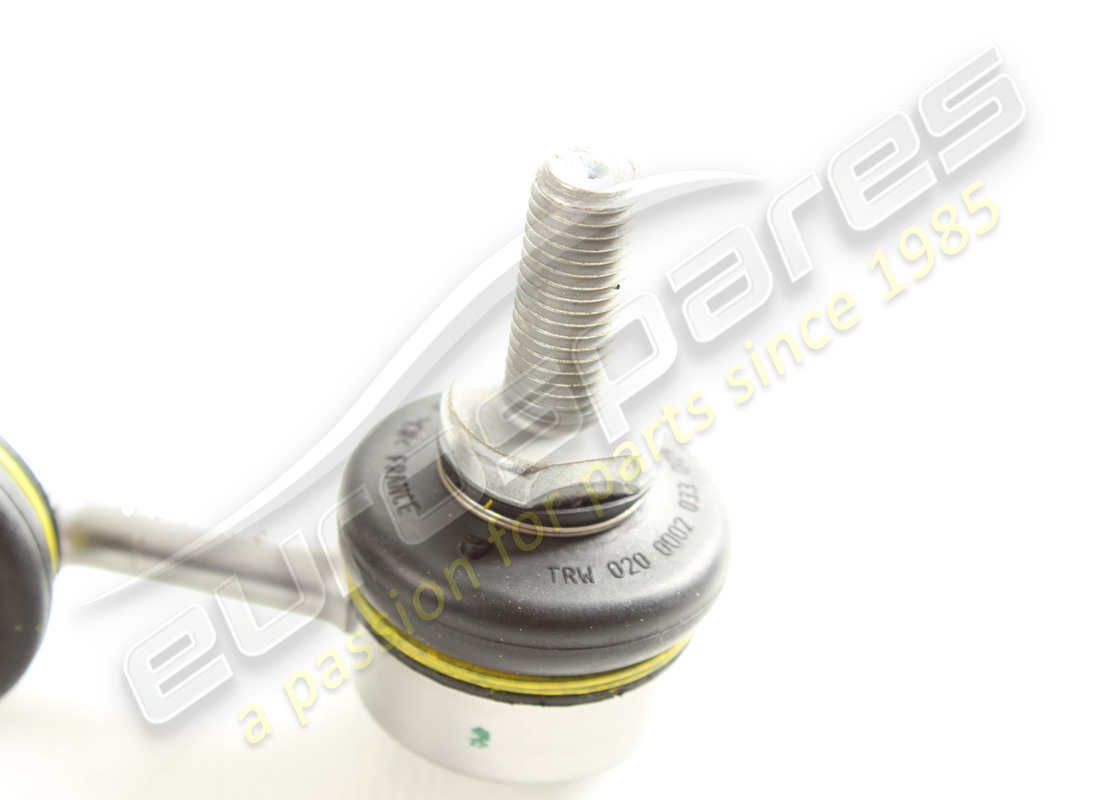

# 028
MPN: 162620
TIGE À BILLE CÔTÉ DROIT
depuis £26,05
depuis £26,05
# 028
MPN: 259572
TIGE À BILLE DROITE
depuis £52,98
depuis £52,98
Cette pièce remplace le numéro de pièce 162619
# 028
MPN: 259573
TIGE À BILLE GAUCHE
depuis £48,67
depuis £48,67
Cette pièce remplace la pièce numéro 162620 que nous avons en stock
# 029
MPN: 102742
NOIX
depuis £0,47
depuis £0,47
# 030
MPN: 12601474
Rondelle
depuis £0,53
depuis £0,53
# 031
MPN: 228958
TIRANT POUR POTENTIOMÈTRE DE RÉGLAGE DE LUMIÈRE
depuis £35,64
depuis £35,64
# 032
MPN: 102741
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575421
# 033
MPN: 14498824
Rondelle
depuis £0,47
depuis £0,47
# 034
MPN: 205608
VIS
depuis £40,76
depuis £40,76
# 035
MPN: 204008
GOUJON
depuis £36,80
depuis £36,80
# 036
MPN: 240877
Rondelle
depuis £3,97
depuis £3,97
# 037
MPN: 203795
NOIX
depuis £1,31
depuis £1,31
Cette pièce remplace le numéro de pièce 183417 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 204010
ÉCROU À CAPUCHON
depuis £4,20
depuis £4,20
# 039
MPN: 386600416
PROTECTION SUPÉRIEURE DES ARTICULATIONS
depuis £3,74
depuis £3,74
# 040
MPN: 160019
PROTECTION INFÉRIEURE DES ARTICULATIONS
depuis £3,74
depuis £3,74
Cette pièce remplace le numéro de pièce 386600419
# 041
MPN: 222203
ESPACEUR
depuis £13,80
depuis £13,80
-4.7-part-diagram-047.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-048.webp "MASERATI GRANCABRIO (2011) 4.7 CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-049.webp "MASERATI GRANCABRIO (2011) 4.7 COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-4.7-part-diagram-050.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-4.7-part-diagram-051.webp "MASERATI GRANCABRIO (2011) 4.7 AIRBAG PASSAGER-DÉSACTIVATION SCHÉMA DES PIÈCES")
-4.7-part-diagram-052.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-053.webp "MASERATI GRANCABRIO (2011) 4.7 CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-4.7-part-diagram-054.webp "MASERATI GRANCABRIO (2011) 4.7 CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-055.webp "MASERATI GRANCABRIO (2011) 4.7 CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-056.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-4.7-part-diagram-057.webp "MASERATI GRANCABRIO (2011) 4.7 ACCESSOIRES FOURNIS SCHÉMA DES PIÈCES")
-4.7-part-diagram-058.webp "MASERATI GRANCABRIO (2011) 4.7 ACCESSOIRES FOURNIS SCHÉMA DES PIÈCES")
-4.7-part-diagram-059.webp "MASERATI GRANCABRIO (2011) 4.7 ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-4.7-part-diagram-060.webp "MASERATI GRANCABRIO (2011) 4.7 ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-4.7-part-diagram-061.webp "MASERATI GRANCABRIO (2011) 4.7 APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-4.7-part-diagram-062.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-4.7-part-diagram-063.webp "MASERATI GRANCABRIO (2011) 4.7 PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-4.7-part-diagram-064.webp "MASERATI GRANCABRIO (2011) 4.7 GROUPES DE PHARES SCHÉMA DES PIÈCES")
-4.7-part-diagram-065.webp "MASERATI GRANCABRIO (2011) 4.7 GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-066.webp "MASERATI GRANCABRIO (2011) 4.7 GROUPES DE FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-4.7-part-diagram-067.webp "MASERATI GRANCABRIO (2011) 4.7 CONTRÔLE DU SYSTÈME D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-4.7-part-diagram-068.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ A C : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-069.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ A C : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-070.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ A C : PÉRIPHÉRIQUES DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.7-part-diagram-071.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ A C : DIFFUSION SCHÉMA DES PIÈCES")
-4.7-part-diagram-072.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ AC : CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-073.webp "MASERATI GRANCABRIO (2011) 4.7 APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.7-part-diagram-074.webp "MASERATI GRANCABRIO (2011) 4.7 APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-4.7-part-diagram-075.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-4.7-part-diagram-076.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-4.7-part-diagram-077.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-4.7-part-diagram-078.webp "MASERATI GRANCABRIO (2011) 4.7 CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-4.7-part-diagram-079.webp "MASERATI GRANCABRIO (2011) 4.7 CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-4.7-part-diagram-080.webp "MASERATI GRANCABRIO (2011) 4.7 RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-4.7-part-diagram-081.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-4.7-part-diagram-082.webp "MASERATI GRANCABRIO (2011) 4.7 CE SYSTÈME SCHÉMA DES PIÈCES")
-4.7-part-diagram-083.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-4.7-part-diagram-084.webp "MASERATI GRANCABRIO (2011) 4.7 CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-085.webp "MASERATI GRANCABRIO (2011) 4.7 CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-4.7-part-diagram-086.webp "MASERATI GRANCABRIO (2011) 4.7 CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-087.webp "MASERATI GRANCABRIO (2011) 4.7 CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-4.7-part-diagram-088.webp "MASERATI GRANCABRIO (2011) 4.7 CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-4.7-part-diagram-089.webp "MASERATI GRANCABRIO (2011) 4.7 CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-4.7-part-diagram-090.webp "MASERATI GRANCABRIO (2011) 4.7 LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-091.webp "MASERATI GRANCABRIO (2011) 4.7 PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-092.webp "MASERATI GRANCABRIO (2011) 4.7 CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-4.7-part-diagram-093.webp "MASERATI GRANCABRIO (2011) 4.7 TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-4.7-part-diagram-094.webp "MASERATI GRANCABRIO (2011) 4.7 PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-4.7-part-diagram-095.webp "MASERATI GRANCABRIO (2011) 4.7 BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-4.7-part-diagram-096.webp "MASERATI GRANCABRIO (2011) 4.7 GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-4.7-part-diagram-097.webp "MASERATI GRANCABRIO (2011) 4.7 AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-4.7-part-diagram-098.webp "MASERATI GRANCABRIO (2011) 4.7 COUVERCLE AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-099.webp "MASERATI GRANCABRIO (2011) 4.7 COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-100.webp "MASERATI GRANCABRIO (2011) 4.7 TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-101.webp "MASERATI GRANCABRIO (2011) 4.7 BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-102.webp "MASERATI GRANCABRIO (2011) 4.7 COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-103.webp "MASERATI GRANCABRIO (2011) 4.7 PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-4.7-part-diagram-104.webp "MASERATI GRANCABRIO (2011) 4.7 PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-4.7-part-diagram-105.webp "MASERATI GRANCABRIO (2011) 4.7 FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-4.7-part-diagram-106.webp "MASERATI GRANCABRIO (2011) 4.7 RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-4.7-part-diagram-107.webp "MASERATI GRANCABRIO (2011) 4.7 SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-4.7-part-diagram-108.webp "MASERATI GRANCABRIO (2011) 4.7 SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-109.webp "MASERATI GRANCABRIO (2011) 4.7 SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-4.7-part-diagram-110.webp "MASERATI GRANCABRIO (2011) 4.7 PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-4.7-part-diagram-111.webp "MASERATI GRANCABRIO (2011) 4.7 TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-4.7-part-diagram-112.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.7-part-diagram-113.webp "MASERATI GRANCABRIO (2011) 4.7 CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-4.7-part-diagram-114.webp "MASERATI GRANCABRIO (2011) 4.7 BOÎTES À GANTS SCHÉMA DES PIÈCES")
-4.7-part-diagram-115.webp "MASERATI GRANCABRIO (2011) 4.7 TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-4.7-part-diagram-116.webp "MASERATI GRANCABRIO (2011) 4.7 TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-4.7-part-diagram-117.webp "MASERATI GRANCABRIO (2011) 4.7 PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-4.7-part-diagram-118.webp "MASERATI GRANCABRIO (2011) 4.7 PANNEAUX D'ISOLATION THERMIQUE À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-4.7-part-diagram-119.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : DOUBLURES SCHÉMA DES PIÈCES")
-4.7-part-diagram-120.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : COUVERTURES SCHÉMA DES PIÈCES")
-4.7-part-diagram-121.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : BOÎTIER SUPÉRIEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-122.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : ARCEAU DE SÉCURITÉ ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.7-part-diagram-123.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : FERMETURES ET MICRO-INTERRUPTEURS SCHÉMA DES PIÈCES")
-4.7-part-diagram-124.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : VOLETS SCHÉMA DES PIÈCES")
-4.7-part-diagram-125.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : SYSTÈME HYDRAULIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-126.webp "MASERATI GRANCABRIO (2011) 4.7 CAPOTE ÉLECTRIQUE : CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-001.webp "MASERATI GRANCABRIO (2011) 4.7 CARTER SCHÉMA DES PIÈCES")
-4.7-part-diagram-002.webp "MASERATI GRANCABRIO (2011) 4.7 MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-4.7-part-diagram-003.webp "MASERATI GRANCABRIO (2011) 4.7 CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-4.7-part-diagram-004.webp "MASERATI GRANCABRIO (2011) 4.7 CULASSE DROITE SCHÉMA DES PIÈCES")
-4.7-part-diagram-005.webp "MASERATI GRANCABRIO (2011) 4.7 CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.7-part-diagram-006.webp "MASERATI GRANCABRIO (2011) 4.7 CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-4.7-part-diagram-007.webp "MASERATI GRANCABRIO (2011) 4.7 ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.7-part-diagram-008.webp "MASERATI GRANCABRIO (2011) 4.7 HORAIRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-009.webp "MASERATI GRANCABRIO (2011) 4.7 VANNES SCHÉMA DES PIÈCES")
-4.7-part-diagram-010.webp "MASERATI GRANCABRIO (2011) 4.7 COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-4.7-part-diagram-011.webp "MASERATI GRANCABRIO (2011) 4.7 FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-4.7-part-diagram-012.webp "MASERATI GRANCABRIO (2011) 4.7 RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-4.7-part-diagram-013.webp "MASERATI GRANCABRIO (2011) 4.7 POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-4.7-part-diagram-014.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-015.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-016.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-4.7-part-diagram-017.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-018.webp "MASERATI GRANCABRIO (2011) 4.7 ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-019.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-4.7-part-diagram-020.webp "MASERATI GRANCABRIO (2011) 4.7 REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-4.7-part-diagram-021.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-4.7-part-diagram-022.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-4.7-part-diagram-023.webp "MASERATI GRANCABRIO (2011) 4.7 CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-4.7-part-diagram-024.webp "MASERATI GRANCABRIO (2011) 4.7 SILENCIEUX SCHÉMA DES PIÈCES")
-4.7-part-diagram-025.webp "MASERATI GRANCABRIO (2011) 4.7 CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-026.webp "MASERATI GRANCABRIO (2011) 4.7 CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-4.7-part-diagram-027.webp "MASERATI GRANCABRIO (2011) 4.7 COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-028.webp "MASERATI GRANCABRIO (2011) 4.7 CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.7-part-diagram-029.webp "MASERATI GRANCABRIO (2011) 4.7 CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.7-part-diagram-030.webp "MASERATI GRANCABRIO (2011) 4.7 DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-031.webp "MASERATI GRANCABRIO (2011) 4.7 TUYAU DE TRANSMISSION SCHÉMA DES PIÈCES")
-4.7-part-diagram-032.webp "MASERATI GRANCABRIO (2011) 4.7 LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.7-part-diagram-033.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-4.7-part-diagram-034.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-035.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-4.7-part-diagram-036.webp "MASERATI GRANCABRIO (2011) 4.7 LIGNES SCHÉMA DES PIÈCES")
-4.7-part-diagram-037.webp "MASERATI GRANCABRIO (2011) 4.7 FREIN À MAIN SCHÉMA DES PIÈCES")
-4.7-part-diagram-038.webp "MASERATI GRANCABRIO (2011) 4.7 SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-4.7-part-diagram-039.webp "MASERATI GRANCABRIO (2011) 4.7 COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-040.webp "MASERATI GRANCABRIO (2011) 4.7 BOÎTIER DE DIRECTION ET POMPE DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-4.7-part-diagram-041.webp "MASERATI GRANCABRIO (2011) 4.7 UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-4.7-part-diagram-042.webp "MASERATI GRANCABRIO (2011) 4.7 ROUES ET PNEUS SCHÉMA DES PIÈCES")
-4.7-part-diagram-043.webp "MASERATI GRANCABRIO (2011) 4.7 SUSPENSION AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-044.webp "MASERATI GRANCABRIO (2011) 4.7 DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-4.7-part-diagram-045.webp "MASERATI GRANCABRIO (2011) 4.7 SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
