104 - portes d'entrée : mécanismes

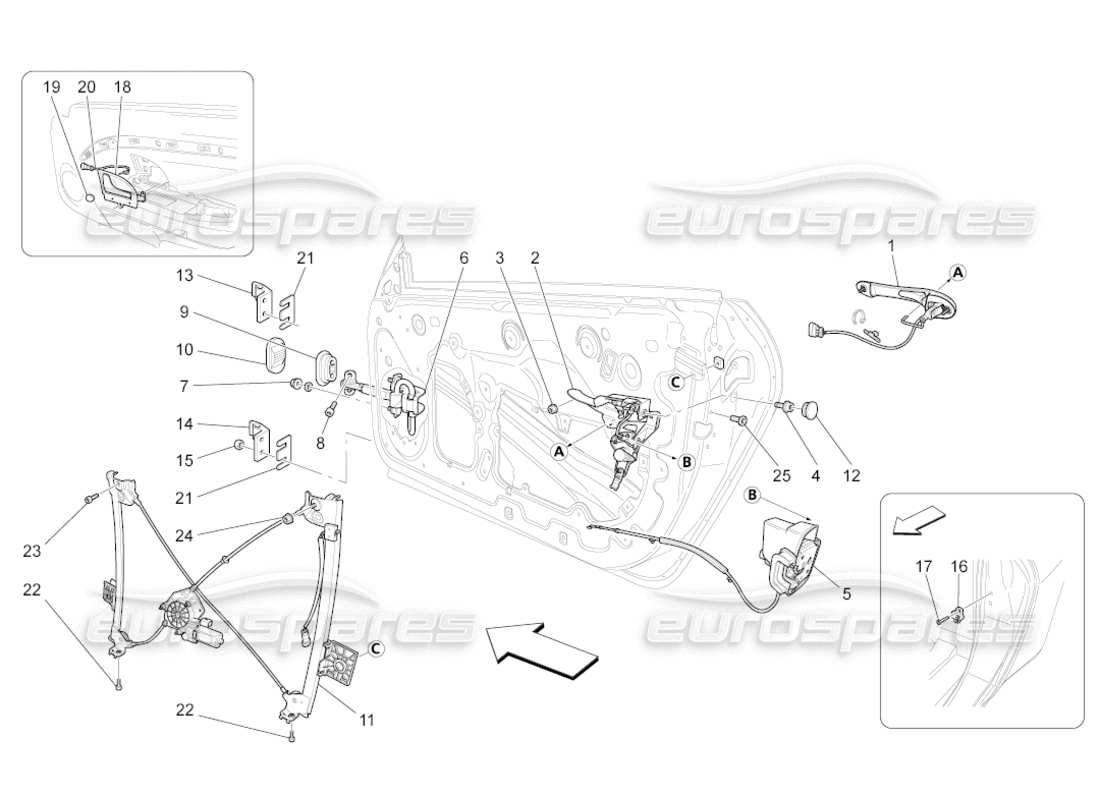

Maserati GranCabrio (2011) 4.7 Front Doors: Mechanisms Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
69287600
POIGNÉE DROITE POUR OUVERTURE DE PORTE
depuis
£141,31
depuis
£141,31
#
001
MPN:
69287700
POIGNÉE GAUCHE POUR OUVERTURE DE PORTE
depuis
£139,09
depuis
£139,09
#
002
MPN:
82386000
POIGNÉE INTÉRIEURE GAUCHE
depuis
£196,70
depuis
£196,70
#
002
MPN:
82386300
SUPPORT DE POIGNÉE EXTÉRIEURE DROITE
depuis
£85,88
depuis
£85,88
#
003
MPN:
14040514
NOIX
depuis
£0,53
depuis
£0,53
#
004
MPN:
46401657
VIS
depuis
£0,53
depuis
£0,53
#
005
MPN:
68893300
SERRURE DE PORTE DROITE
depuis
£131,65
depuis
£131,65
#
005
MPN:
68893400
SERRURE DE PORTE GAUCHE
depuis
£121,41
depuis
£121,41
#
006
MPN:
80174300
ROTULE DE DIRECTION
depuis
£29,35
depuis
£29,35
#
007
MPN:
14040614
NOIX
depuis
£0,53
depuis
£0,53
#
008
MPN:
68808500
VIS
depuis
£2,63
depuis
£2,63
#
009
MPN:
67575800
joint
depuis
£11,14
depuis
£11,14
#
010
MPN:
67079000
joint
depuis
£6,81
depuis
£6,81
#
011
MPN:
82094500
LEVE-VERRE DROIT
depuis
£288,17
depuis
£288,17
Cette pièce remplace le numéro de pièce 82627900
#
011
MPN:
82094600
Lève-vitre gauche
depuis
£301,46
depuis
£301,46
Cette pièce remplace le numéro de pièce 82627700
#
012
MPN:
14506787
PRISE
depuis
£0,74
depuis
£0,74
#
013
MPN:
67880900
CHARNIÈRE SUPÉRIEURE DROITE
depuis
£53,75
depuis
£53,75
#
013
MPN:
67881000
CHARNIÈRE SUPÉRIEURE GAUCHE
depuis
£53,75
depuis
£53,75
#
014
MPN:
66812400
CHARNIÈRE INFÉRIEURE DROITE
depuis
£40,06
depuis
£40,06
#
014
MPN:
66812500
CHARNIÈRE INFÉRIEURE GAUCHE
depuis
£40,06
depuis
£40,06
#
015
MPN:
15501025
NOIX
depuis
£0,82
depuis
£0,82
#
016
MPN:
85321500
LE BUTEUR
depuis
£11,14
depuis
£11,14
Cette pièce remplace le numéro de pièce 68308800
#
017
MPN:
67999500
VIS
depuis
£0,90
depuis
£0,90
#
018
MPN:
980145005
POIGNÉE DROITE COMPLÈTE POUR OUVERTURE DE PORTE NOIRE
Remplacement
Remplacement
#
018
MPN:
980145006
POIGNÉE COMPLÈTE GAUCHE POUR OUVERTURE DE PORTE NOIRE
Remplacement
Remplacement
#
018
MPN:
9816030..
POIGNÉE DROITE COMPLÈTE POUR OUVERTURE DE PORTE
Remplacement
Remplacement
#
018
MPN:
9816031..
POIGNÉE GAUCHE COMPLÈTE POUR OUVERTURE DE PORTE
Remplacement
Remplacement
#
019
MPN:
66939600
PRISE
depuis
£5,90
depuis
£5,90
#
020
MPN:
234823
MICRO-INTERRUPTEUR
depuis
£69,65
depuis
£69,65
#
021
MPN:
67274900
PLAQUE
depuis
£8,88
depuis
£8,88
#
022
MPN:
11567624
VIS M 6X14 - FIXATION DU LEVE-VITRE
depuis
£2,16
depuis
£2,16
#
023
MPN:
11570524
VIS M 8X20 - FIXATION DU LEVE-VITRE
depuis
£2,63
depuis
£2,63
#
024
MPN:
14039714
ECROU DE FIXATION DE LEVAGE DE VERRE
depuis
£0,53
depuis
£0,53
#
025
MPN:
67077900
VIS
depuis
£0,52
depuis
£0,52
