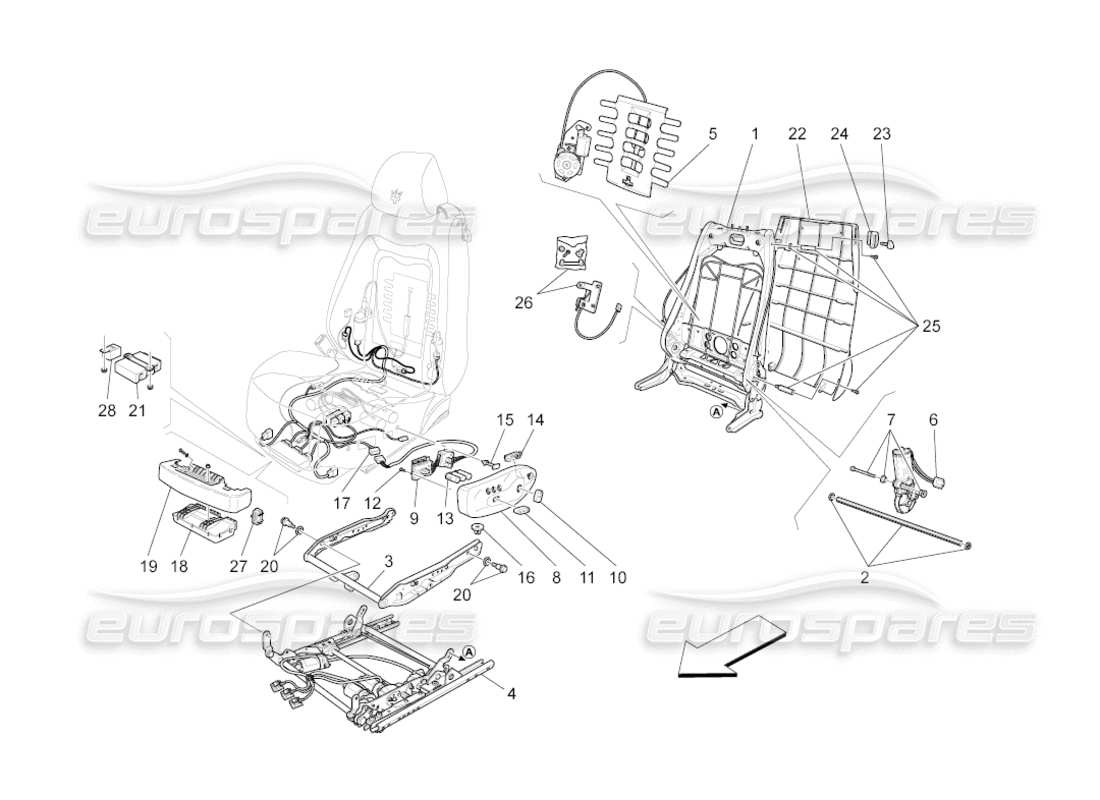

108 - sièges avant : mécanique et électronique
Maserati GranCabrio (2011) 4.7 Front Seats: Mechanics And Electronics Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
980145081
CADRE DE DOSSIER DE SIÈGE AVANT
depuis
£951,58
depuis
£951,58
#
002
MPN:
66328800
BARRE DE CONNEXION COMPLÈTE
depuis
£22,99
depuis
£22,99
#
003
MPN:
980001145
CADRE DE COUSSIN AVANT GAUCHE
Remplacement
Remplacement
#
003
MPN:
980001146
CADRE DE COUSSIN AVANT DROIT
Remplacement
Remplacement
#
004
MPN:
980138112
Lève-siège avant côté passager
depuis
£1 751,03
depuis
£1 751,03
#
004
MPN:
custom
Lève-siège avant côté conducteur
#
005
MPN:
980145324
KIT DE RÉGLAGE LOMBAIRE CÔTÉ CONDUCTEUR
depuis
£227,42
depuis
£227,42
Cette pièce remplace le numéro de pièce 980145086
#
006
MPN:
386900402
RÉGLAGE DU DOSSIER DU SIÈGE MOTEUR CÔTÉ PASSAGER
depuis
£127,79
depuis
£127,79
#
006
MPN:
custom
RÉGLAGE DU DOSSIER DU SIÈGE CÔTÉ CONDUCTEUR DU MOTEUR
#
007
MPN:
386900403
KIT DE FIXATION MOTEUR
depuis
£38,54
depuis
£38,54
#
008
MPN:
custom
COUVERCLE LATÉRAL GAUCHE
#
008
MPN:
custom
COUVERCLE LATÉRAL DROIT
#
009
MPN:
980145147
JOYSTICK DE RÉGLAGE DU COUSSIN/DOSSIER GAUCHE
depuis
£333,85
depuis
£333,85
#
009
MPN:
custom
JOYSTICK DE RÉGLAGE DU COUSSIN DROIT/DOSSIER DU SIÈGE
#
010
MPN:
980145095
BOUTON DE RÉGLAGE DU DOSSIER DU SIÈGE
depuis
£39,44
depuis
£39,44
#
011
MPN:
980145096
BOUTON DE RÉGLAGE DU COUSSIN
depuis
£33,93
depuis
£33,93
#
012
MPN:
980145102
VIS
depuis
£0,47
depuis
£0,47
#
013
MPN:
980145151
ENSEMBLE BOUTONS MEMOIRE DROIT
depuis
£34,73
depuis
£34,73
#
014
MPN:
980145108
RÉGLAGE DU CHAUFFAGE DROIT CÔTÉ CONDUCTEUR
depuis
£136,17
depuis
£136,17
#
014
MPN:
980145111
RÉGLAGE DU CHAUFFAGE GAUCHE CÔTÉ PASSAGER
depuis
£130,06
depuis
£130,06
#
015
MPN:
386900404
AGRAFE
depuis
£11,58
depuis
£11,58
#
016
MPN:
386900405
NOIX
depuis
£3,33
depuis
£3,33
#
017
MPN:
custom
CÂBLE DE SIÈGE AVANT CÔTÉ CONDUCTEUR
#
017
MPN:
custom
CÂBLE DE SIÈGE AVANT CÔTÉ PASSAGER
#
018
MPN:
285991
UNITÉ DE COMMANDE À MÉMOIRE CÔTÉ CONDUCTEUR
depuis
£913,27
depuis
£913,27
Cette pièce remplace le numéro de pièce 233777
#
019
MPN:
980145119
support
depuis
£31,71
depuis
£31,71
#
020
MPN:
980001023
KIT DE FIXATION DE LEVE-SIÈGE AVANT
depuis
£74,70
depuis
£74,70
#
021
MPN:
386900200
UNITÉ DE CONTRÔLE D'ENTRÉE FACILE
Remplacement
Remplacement
#
022
MPN:
980145127
PANNEAU DOSSIER DU SIÈGE DROIT
depuis
£106,49
depuis
£106,49
#
022
MPN:
980145128
PANNEAU DOSSIER DE SIÈGE GAUCHE
depuis
£88,24
depuis
£88,24
#
023
MPN:
980145120
LEVIER DE DÉGAGEMENT DU SIÈGE
depuis
£44,09
depuis
£44,09
#
024
MPN:
980138108
PLAQUE
depuis
£46,75
depuis
£46,75
#
025
MPN:
980145129
KIT DE FIXATION PANNEAU DE DOSSIER DE SIÈGE
depuis
£35,29
depuis
£35,29
#
026
MPN:
386900309
MICRORUPTEUR GAUCHE COMPLET
depuis
£76,91
depuis
£76,91
#
026
MPN:
386900310
MICRORUPTEUR DROIT COMPLET
Remplacement
Remplacement
#
027
MPN:
980145118
CONNECTEUR
depuis
£22,99
depuis
£22,99
#
028
MPN:
980139417
UNITÉ DE COMMANDE DE CHAUFFAGE
depuis
£273,66
depuis
£273,66
