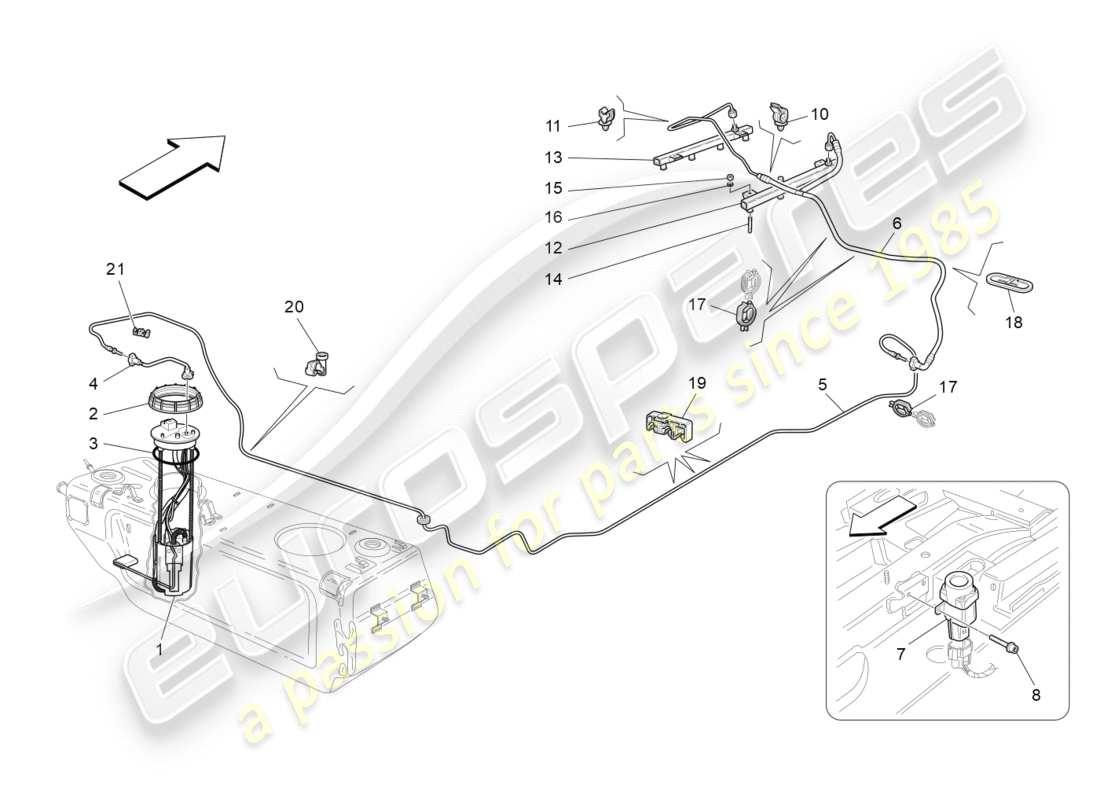

01.43.1 - pompes à carburant et conduites de connexion
Maserati GranTurismo (2009) FUEL PUMPS AND CONNECTION LINES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
214369
POMPE À CARBURANT
depuis
£313,71
depuis
£313,71
#
002
MPN:
181682
ANNEAU
depuis
£7,68
depuis
£7,68
#
003
MPN:
181681
joint
depuis
£11,53
depuis
£11,53
#
004
MPN:
219391
TUBE D'ALIMENTATION DE CARBURANT
depuis
£12,29
depuis
£12,29
#
005
MPN:
228736
TUYAU DE CARBURANT DE LA POMPE AU RACCORD
depuis
£79,89
depuis
£79,89
#
006
MPN:
236075
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 55703. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
Remplacement
Remplacement
#
006
MPN:
236075
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 91906. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
Remplacement
Remplacement
#
006
MPN:
256139
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 55703. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis
£101,94
depuis
£101,94
Cette pièce remplace la pièce numéro 231454 que nous avons en stock
#
006
MPN:
256139
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 91906. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis
£101,94
depuis
£101,94
Cette pièce remplace la pièce numéro 231454 que nous avons en stock
#
006
MPN:
256140
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 55703. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis
£107,51
depuis
£107,51
Cette pièce remplace le numéro de pièce 236075
#
006
MPN:
256140
TUBE D'ALIMENTATION DE CARBURANT DE LA CONNEXION AU MOTEUR
Valable à partir de l'assemblage : 0 - 91906. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis
£107,51
depuis
£107,51
Cette pièce remplace le numéro de pièce 236075
#
007
MPN:
163675
INTERRUPTEUR À INERTIE
depuis
£12,99
depuis
£12,99
#
008
MPN:
13355424
VIS [M5X18]
depuis
£17,84
depuis
£17,84
Cette pièce remplace le numéro de pièce 13026121
#
010
MPN:
226603
AGRAFE
depuis
£0,47
depuis
£0,47
#
011
MPN:
198271
AGRAFE
depuis
£0,50
depuis
£0,50
#
012
MPN:
215338
TUYAU DE CARBURANT DROIT AVEC INJECTEURS
depuis
£874,40
depuis
£874,40
#
013
MPN:
215337
TUYAU DE CARBURANT GAUCHE AVEC INJECTEURS
depuis
£440,48
depuis
£440,48
#
014
MPN:
13516824
GOUJON
depuis
£0,47
depuis
£0,47
#
015
MPN:
16102314
ÉCROU [M8]
depuis
£0,47
depuis
£0,47
#
016
MPN:
11198074
Rondelle [D.8.5-15X1.8]
depuis
£0,47
depuis
£0,47
#
017
MPN:
191907
AGRAFE
depuis
£0,82
depuis
£0,82
#
018
MPN:
221727
JOINT DE TUYAU D'EAU
depuis
£4,28
depuis
£4,28
#
019
MPN:
213603
AGRAFE
depuis
£1,59
depuis
£1,59
#
019
MPN:
233484
AGRAFE
depuis
£6,98
depuis
£6,98
#
020
MPN:
201426
AGRAFE
depuis
£3,74
depuis
£3,74
#
021
MPN:
238072
AGRAFE
depuis
£3,33
depuis
£3,33
