Eurospares Valable à partir de l'assemblage : 0 - 91906. Pas pour les voitures avec : édition spéciale.
-part-diagram-09.20.1.webp)

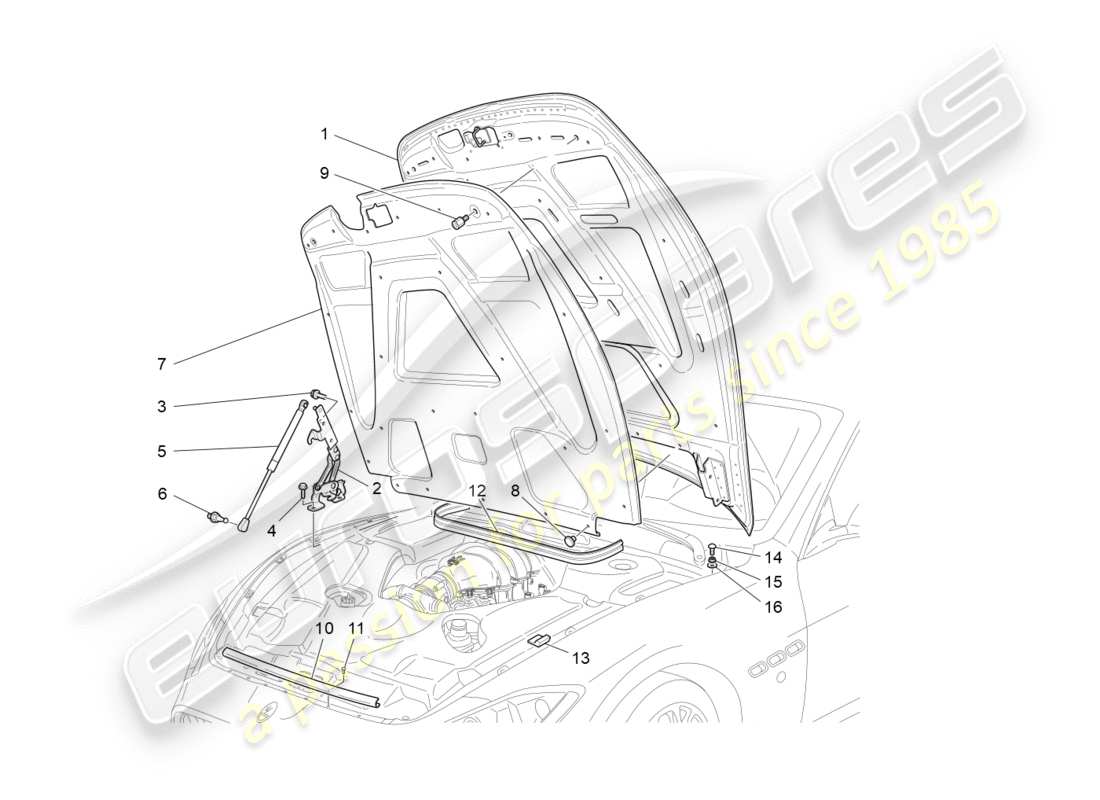

09.20.1 - couvercle avant
Maserati GranTurismo (2009) FRONT LID Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 68351700
BONNET
Valable à partir de l'assemblage : 0 - 91906.
depuis £4 194,75
depuis £4 194,75
# 002
MPN: 81082600
CHARNIÈRE DROITE DU CAPOT AVANT
depuis £45,35
depuis £45,35
Cette pièce remplace le numéro de pièce 66817900 - et 3 plus. Cliquez pour voir les détails
# 002
MPN: 81082700
CHARNIÈRE GAUCHE DU CAPOT AVANT
depuis £45,35
depuis £45,35
Cette pièce remplace le numéro de pièce 66818000 - et 3 plus. Cliquez pour voir les détails
# 003
MPN: 16287024
VIS [M8X16]
depuis £0,47
depuis £0,47
# 004
MPN: 16287024
VIS [M8X16]
depuis £0,47
depuis £0,47
# 005
MPN: 68250000
RESSORT À GAZ
depuis £17,22
depuis £17,22
# 006
MPN: 67999300
ÉPINGLE
depuis £3,97
depuis £3,97
Cette pièce remplace le numéro de pièce 67064300
# 007
MPN: 68438800
PANNEAU INTERNE DU CAPOT
depuis £66,73
depuis £66,73
Cette pièce remplace le numéro de pièce 68249400 - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 81695900
BOUTON DE FERMETURE #GRIS#
Valable à partir de l'assemblage : 0 - 66947.
depuis £1,11
depuis £1,11
# 009
MPN: 65546600
PETIT BLOC
depuis £0,47
depuis £0,47
# 010
MPN: 68250200
JOINT #ANCIENNE SOLUTION#
depuis £163,99
depuis £163,99
# 011
MPN: 67609200
BOUTON #ANCIENNE SOLUTION#
depuis £1,90
depuis £1,90
# 012
MPN: 80085600
joint
depuis £1 881,15
depuis £1 881,15
# 013
MPN: 80559500
TAMPON
depuis £19,26
depuis £19,26
# 014
MPN: 80894300
PIN #ANCIENNE SOLUTION AVEC PIN POUR FIXER LE DIAMÈTRE 5MM#
depuis £8,49
depuis £8,49
# 014
MPN: 81598100
PAD #SOLUTION AVEC PIN POUR FIXATION DIAMÈTRE 6MM#
depuis £9,31
depuis £9,31
# 015
MPN: 13046111
ÉCROU [M6] #VALABLE POUR LES VOITURES AVEC PIN (POS. 14) CODE 81598100#
depuis £0,47
depuis £0,47
# 015
MPN: 15896472
ÉCROU [M5] #VALABLE POUR LES VOITURES AVEC PIN (POS. 14) CODE 80894300#
depuis £0,47
depuis £0,47
# 016
MPN: 12638178
Rondelle [D.5,2-14 X1] #VALABLE POUR LES VOITURES AVEC PIN (POS. 14) CODE 80894300#
depuis £0,47
depuis £0,47
