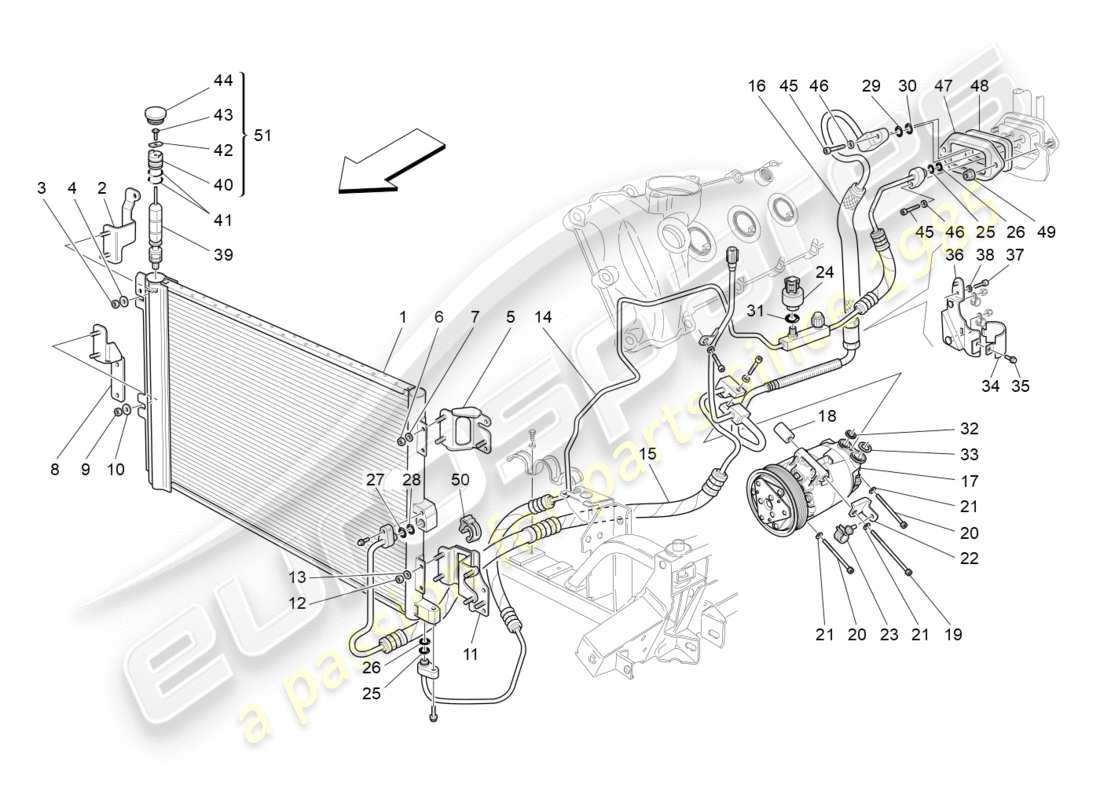

08.40.1 - unité de climatisation : dispositifs du compartiment moteur
Maserati GranTurismo (2012) A/C UNIT: ENGINE COMPARTMENT DEVICES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
228388
CONDENSEUR CA
depuis
£490,67
depuis
£490,67
#
002
MPN:
216660
SUPPORT #DR SUPÉRIEUR#
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£13,92
depuis
£13,92
#
002
MPN:
239419
SUPPORT #DR SUPÉRIEUR#
(valable pour : 4700 cc)
depuis
£18,93
depuis
£18,93
#
003
MPN:
102741
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12575421
#
004
MPN:
12643704
Rondelle
depuis
£1,14
depuis
£1,14
#
005
MPN:
216659
SUPPORT #LH SUPÉRIEUR#
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£19,18
depuis
£19,18
#
005
MPN:
239421
SUPPORT #LH SUPÉRIEUR#
(valable pour : 4700 cc)
depuis
£12,13
depuis
£12,13
#
006
MPN:
102741
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12575421
#
007
MPN:
12644404
Rondelle
depuis
£0,82
depuis
£0,82
#
008
MPN:
236180
SUPPORT #DR INFÉRIEUR#
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£28,11
depuis
£28,11
#
008
MPN:
239420
SUPPORT #DR INFÉRIEUR#
(valable pour : 4700 cc)
depuis
£14,42
depuis
£14,42
#
009
MPN:
102741
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12575421
#
010
MPN:
12643704
Rondelle
depuis
£1,14
depuis
£1,14
#
011
MPN:
216657
SUPPORT #LH INFÉRIEUR#
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£22,87
depuis
£22,87
#
011
MPN:
239422
SUPPORT #LH INFÉRIEUR#
(valable pour : 4700 cc)
depuis
£27,61
depuis
£27,61
#
012
MPN:
102741
NOIX
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12575421
#
013
MPN:
12644404
Rondelle
depuis
£0,82
depuis
£0,82
#
014
MPN:
69235100
TUYAU DU CONDENSEUR AU BOUCLIER
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
Remplacement
Remplacement
#
014
MPN:
80376000
TUYAU DU CONDENSEUR AU BOUCLIER
(valable pour : 4700 cc)
Remplacement
Remplacement
#
014
MPN:
84696800
TUYAU DU CONDENSEUR AU BOUCLIER
Valable à partir de l'assemblage : 0 - 91906. (valable pour : 4700 cc)
depuis
£151,44
depuis
£151,44
Cette pièce remplace le numéro de pièce 80376000
#
014
MPN:
84790700
TUYAU DU CONDENSEUR AU BOUCLIER
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£151,44
depuis
£151,44
Cette pièce remplace le numéro de pièce 69235100
#
015
MPN:
69234500
TUYAU DU COMPRESSEUR AU CONDENSEUR
(valable pour : AUTOMATIQUE | 4200 cc | AUSTRALIE, CHINE, EUROPE, JAPON, JAPON (RH DRIVE), MOYEN-ORIENT, AFRIQUE DU SUD, TAÏWAN, ROYAUME-UNI)
depuis
£133,81
depuis
£133,81
#
015
MPN:
80375900
TUYAU DU COMPRESSEUR AU CONDENSEUR
Valable à partir de l'assemblage : 0 - 91906. (valable pour : 4700 cc)
depuis
£162,59
depuis
£162,59
#
016
MPN:
81252500
TUYAU DU COMPRESSEUR AU JOINT DE BOUCLIER
Valable à partir de l'assemblage : 54721 - 91906.
depuis
£162,53
depuis
£162,53
#
017
MPN:
284728
COMPRESSEUR CA #SI COMMANDÉ POUR UN MOTEUR # INFÉRIEUR À 196384 OU POUR CE MOTEUR # :196387-196388-196392-196389-196391-196239-196400-196402-196399-196394-{ 11}, PRENEZ AUSSI P/N 271881#
Valable à partir de l'assemblage : 0 - 91906.
depuis
£1 001,73
depuis
£1 001,73
Cette pièce remplace le numéro de pièce 263171
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
141496
ESPACEUR
depuis
£1,60
depuis
£1,60
#
019
MPN:
175428
VIS
depuis
£1,09
depuis
£1,09
#
020
MPN:
14307124
VIS [M8X90]
depuis
£0,53
depuis
£0,53
#
021
MPN:
11186374
Rondelle [D.10-20X2]
depuis
£0,65
depuis
£0,65
#
022
MPN:
227256
support
depuis
£21,96
depuis
£21,96
#
023
MPN:
67063200
AGRAFE
depuis
£0,68
depuis
£0,68
#
024
MPN:
65628200
PRESSOSTAT
depuis
£95,82
depuis
£95,82
#
025
MPN:
68392000
OU JOINT
depuis
£4,85
depuis
£4,85
#
026
MPN:
68392100
OU JOINT
depuis
£2,87
depuis
£2,87
#
027
MPN:
66309700
OU JOINT
depuis
£6,83
depuis
£6,83
#
028
MPN:
68392700
OU JOINT
depuis
£2,46
depuis
£2,46
#
029
MPN:
68392800
OU JOINT
depuis
£1,24
depuis
£1,24
#
030
MPN:
66309800
OU JOINT
depuis
£2,58
depuis
£2,58
#
031
MPN:
66309600
OU JOINT
depuis
£1,24
depuis
£1,24
#
032
MPN:
67085400
OU JOINT
depuis
£8,32
depuis
£8,32
#
033
MPN:
67085300
OU JOINT
depuis
£16,30
depuis
£16,30
#
034
MPN:
68199800
support
depuis
£9,75
depuis
£9,75
#
035
MPN:
16297627
VIS
depuis
£0,53
depuis
£0,53
#
036
MPN:
222959
support
(valable pour : AUTOMATIQUE | 4200 cc | CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis
£101,43
depuis
£101,43
#
036
MPN:
233192
support
depuis
£246,09
depuis
£246,09
#
037
MPN:
14305724
VIS
depuis
£0,54
depuis
£0,54
#
038
MPN:
11197774
Rondelle [D.6.4-12X2.4]
depuis
£0,54
depuis
£0,54
#
039
MPN:
254649
FILTRE DÉSHYDRATEUR
depuis
£198,19
depuis
£198,19
#
041
MPN:
251239
OU JOINT
depuis
£9,18
depuis
£9,18
#
042
MPN:
251238
PLAQUE
depuis
£13,27
depuis
£13,27
#
043
MPN:
251237
VIS
depuis
£14,42
depuis
£14,42
#
044
MPN:
251241
PRISE
depuis
£60,14
depuis
£60,14
#
045
MPN:
14305424
VIS
depuis
£0,53
depuis
£0,53
#
046
MPN:
12601274
Rondelle [D. 6,40-12X 0,5]
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 12601270
#
047
MPN:
80964400
BRIDE
depuis
£7,39
depuis
£7,39
#
048
MPN:
80964500
joint
depuis
£3,43
depuis
£3,43
Cette pièce remplace le numéro de pièce 84828400
#
049
MPN:
14040611
NOIX
depuis
£0,53
depuis
£0,53
#
051
MPN:
254356
KIT FILTRE DÉSHYDRATANT
depuis
£62,02
depuis
£62,02
Cette pièce remplace la pièce numéro 251236 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
-part-diagram-08.40.2.webp "MASERATI GRANTURISMO (2012) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI GRANTURISMO (2012) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO (2012) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO (2012) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO (2012) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO (2012) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO (2012) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.51.2.webp "MASERATI GRANTURISMO (2012) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.2.webp "MASERATI GRANTURISMO (2012) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.3.webp "MASERATI GRANTURISMO (2012) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.5.webp "MASERATI GRANTURISMO (2012) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.6.webp "MASERATI GRANTURISMO (2012) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO (2012) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.2.webp "MASERATI GRANTURISMO (2012) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI GRANTURISMO (2012) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO (2012) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.2.webp "MASERATI GRANTURISMO (2012) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.01.3.webp "MASERATI GRANTURISMO (2012) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.01.4.webp "MASERATI GRANTURISMO (2012) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO (2012) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO (2012) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO (2012) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO (2012) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.1.webp "MASERATI GRANTURISMO (2012) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO (2012) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI GRANTURISMO (2012) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO (2012) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO (2012) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO (2012) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO (2012) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO (2012) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO (2012) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO (2012) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO (2012) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO (2012) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO (2012) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO (2012) COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.1.webp "MASERATI GRANTURISMO (2012) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO (2012) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO (2012) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO (2012) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.2.webp "MASERATI GRANTURISMO (2012) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.3.webp "MASERATI GRANTURISMO (2012) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.4.webp "MASERATI GRANTURISMO (2012) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI GRANTURISMO (2012) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.2.webp "MASERATI GRANTURISMO (2012) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.3.webp "MASERATI GRANTURISMO (2012) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.4.webp "MASERATI GRANTURISMO (2012) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO (2012) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO (2012) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO (2012) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO (2012) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI GRANTURISMO (2012) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO (2012) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO (2012) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO (2012) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI GRANTURISMO (2012) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.2.webp "MASERATI GRANTURISMO (2012) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.3.webp "MASERATI GRANTURISMO (2012) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO (2012) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO (2012) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI GRANTURISMO (2012) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO (2012) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.1.webp "MASERATI GRANTURISMO (2012) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI GRANTURISMO (2012) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO (2012) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO (2012) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO (2012) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO (2012) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO (2012) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO (2012) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO (2012) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO (2012) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO (2012) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO (2012) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO (2012) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.2.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO (2012) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI GRANTURISMO (2012) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.1.webp "MASERATI GRANTURISMO (2012) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.70.2.webp "MASERATI GRANTURISMO (2012) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.2.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO (2012) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.2.webp "MASERATI GRANTURISMO (2012) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO (2012) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI GRANTURISMO (2012) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI GRANTURISMO (2012) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.3.webp "MASERATI GRANTURISMO (2012) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.5.webp "MASERATI GRANTURISMO (2012) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO (2012) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-02.01.1.webp "MASERATI GRANTURISMO (2012) PIÈCES HYDRAULIQUES D'ACTIONNEMENT POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-02.11.1.webp "MASERATI GRANTURISMO (2012) DISQUES DE FRICTION ET BOÎTIER POUR BOÎTE DE VITESSES F1 SCHÉMA DES PIÈCES")
-part-diagram-02.90.1.webp "MASERATI GRANTURISMO (2012) COMMANDE D'EMBRAYAGE ÉLECTRONIQUE POUR BOÎTE DE VITESSES F1 SCHÉMA DES PIÈCES")
-part-diagram-03.01.1.webp "MASERATI GRANTURISMO (2012) COMMANDES DU CONDUCTEUR POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI GRANTURISMO (2012) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.1.webp "MASERATI GRANTURISMO (2012) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.2.webp "MASERATI GRANTURISMO (2012) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI GRANTURISMO (2012) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.11.1.webp "MASERATI GRANTURISMO (2012) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-03.12.1.webp "MASERATI GRANTURISMO (2012) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-03.13.1.webp "MASERATI GRANTURISMO (2012) CONTRÔLES INTERNES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI GRANTURISMO (2012) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.21.2.webp "MASERATI GRANTURISMO (2012) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.30.1.webp "MASERATI GRANTURISMO (2012) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI GRANTURISMO (2012) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.40.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME HYDRAULIQUE D’ACTIVATION DE LA BOÎTE DE VITESSES : UNITÉ DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-03.41.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME HYDRAULIQUE D'ACTIVATION DE BOÎTE DE VITESSES : RÉSERVOIR ET POMPE SCHÉMA DES PIÈCES")
-part-diagram-03.50.1.webp "MASERATI GRANTURISMO (2012) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI GRANTURISMO (2012) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.90.1.webp "MASERATI GRANTURISMO (2012) COMMANDE ÉLECTRONIQUE (BOÎTE DE VITESSES) SCHÉMA DES PIÈCES")
-part-diagram-04.00.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI GRANTURISMO (2012) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO (2012) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO (2012) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO (2012) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO (2012) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO (2012) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO (2012) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO (2012) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO (2012) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.2.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO (2012) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO (2012) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.2.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO (2012) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.2.webp "MASERATI GRANTURISMO (2012) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI GRANTURISMO (2012) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI GRANTURISMO (2012) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.2.webp "MASERATI GRANTURISMO (2012) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO (2012) AIRBAG PASSAGER-DÉSACTIVATION SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO (2012) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO (2012) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI GRANTURISMO (2012) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.2.webp "MASERATI GRANTURISMO (2012) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO (2012) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO (2012) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.4.webp "MASERATI GRANTURISMO (2012) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO (2012) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO (2012) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.3.webp "MASERATI GRANTURISMO (2012) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO (2012) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO (2012) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO (2012) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.1.webp "MASERATI GRANTURISMO (2012) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO (2012) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO (2012) GROUPES DE FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-08.39.1.webp "MASERATI GRANTURISMO (2012) CONTRÔLE DU SYSTÈME D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
