Valable à partir de l'assemblage : 66948 - 87853. Pas pour les voitures avec : CENTENNIAL INTERNALS, Special Edition. Applicable pour les marchés : EU AU CN UK JP ME JRH
-part-diagram-09.41.2.webp)

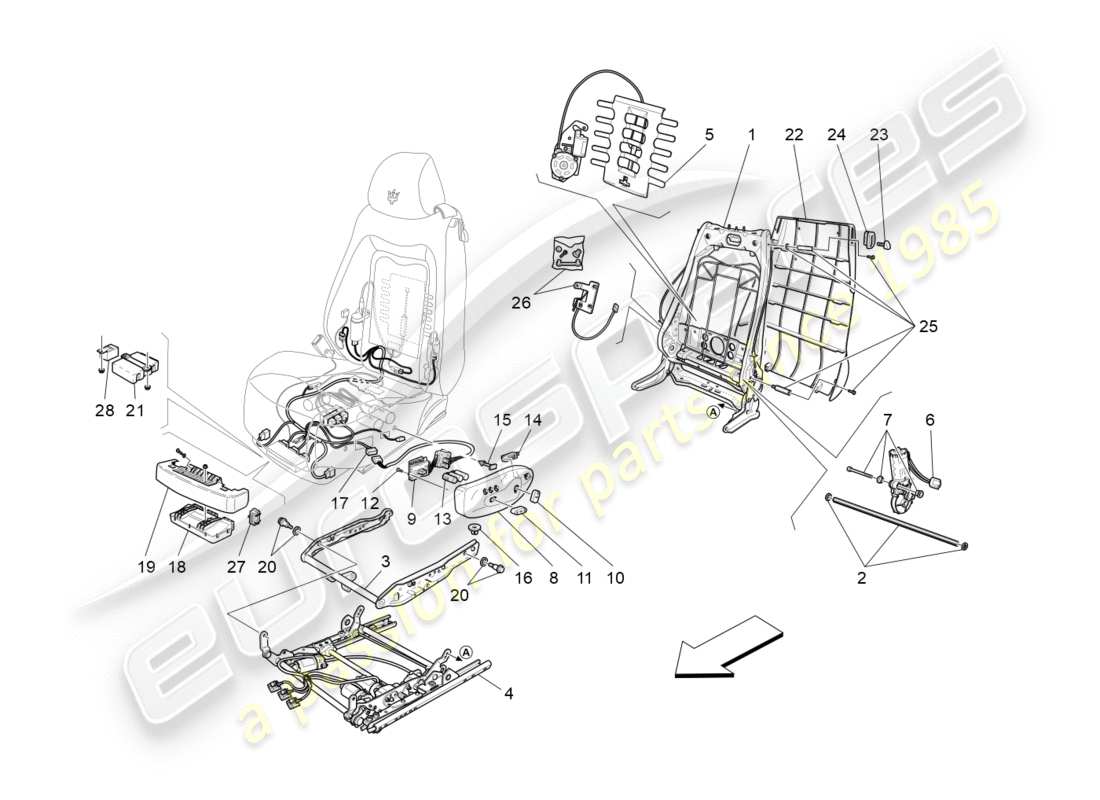

09.41.2 - sièges avant : mécanique et électronique
Maserati GranTurismo (2013) FRONT SEATS: MECHANICS AND ELECTRONICS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 980145081
CADRE DE DOSSIER DE SIÈGE AVANT
depuis £966,90
depuis £966,90
# 002
MPN: 66328800
ENSEMBLE DE BIELLE
depuis £23,39
depuis £23,39
# 003
MPN: 980001145
CADRE DE COUSSIN AVANT GAUCHE
Remplacement
Remplacement
# 003
MPN: 980001177
CADRE DE COUSSIN GAUCHE
depuis £98,50
depuis £98,50
Cette pièce remplace le numéro de pièce 980001145
# 003
MPN: 980001178
CADRE DE COUSSIN AVANT DROIT
depuis £99,45
depuis £99,45
Cette pièce remplace le numéro de pièce 980001146
# 004
MPN: 980001111
LEVE-SIÈGE AVANT #CÔTÉ CONDUCTEUR#
Convient aux voitures équipées de : sièges avant Comfort Pack.
depuis £1 268,98
depuis £1 268,98
# 004
MPN: 980138112
LEVE-SIÈGE AVANT #CÔTÉ CONDUCTEUR#
depuis £2 132,21
depuis £2 132,21
# 004
MPN: 980138112
LEVE-SIÈGE AVANT #CÔTÉ PASSAGER#
depuis £2 132,21
depuis £2 132,21
# 005
MPN: 980145324
KIT DE RÉGLAGE LOMBAIRE #CÔTÉ CONDUCTEUR#
Valable à partir de l'assemblage : 66948.
depuis £235,56
depuis £235,56
Cette pièce remplace le numéro de pièce 980145086
# 005
MPN: 980145324
KIT DE RÉGLAGE LOMBAIRE #CÔTÉ PASSAGER#
Valable à partir de l'assemblage : 66948.
depuis £235,56
depuis £235,56
Cette pièce remplace le numéro de pièce 980145086
# 006
MPN: 386900402
MOTEUR DE RÉGLAGE DU DOSSIER DE SIÈGE #CÔTÉ CONDUCTEUR#
Pas pour les voitures équipées de : sièges avant Comfort Pack.
depuis £133,00
depuis £133,00
# 006
MPN: 386900402
MOTEUR DE RÉGLAGE DU DOSSIER DE SIÈGE #CÔTÉ PASSAGER#
depuis £133,00
depuis £133,00
# 006
MPN: 980145855
MOTEUR DE RÉGLAGE DU DOSSIER DE SIÈGE #CÔTÉ CONDUCTEUR#
Convient aux voitures équipées de : sièges avant Comfort Pack.
depuis £241,81
depuis £241,81
# 007
MPN: 386900403
KIT DE FIXATION MOTEUR
depuis £40,34
depuis £40,34
# 008
MPN: 980145087
PROTECTION LATÉRALE DROITE
depuis £57,68
depuis £57,68
# 008
MPN: 980145088
PROTECTION LATÉRALE GAUCHE
depuis £57,68
depuis £57,68
# 008
MPN: 980145089
PROTECTION LATÉRALE GAUCHE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £57,68
depuis £57,68
# 008
MPN: 980145090
PROTECTION LATÉRALE DROITE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £54,82
depuis £54,82
# 008
MPN: 980145138
PROTECTION LATÉRALE DROITE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £26,57
depuis £26,57
# 008
MPN: 980145139
PROTECTION LATÉRALE GAUCHE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £23,87
depuis £23,87
# 009
MPN: 980145146
JOYSTICK DE RÉGLAGE DU COUSSIN DROIT/DOSSIER DU SIÈGE
depuis £345,81
depuis £345,81
# 009
MPN: 980145147
JOYSTICK DE RÉGLAGE DU COUSSIN/DOSSIER GAUCHE
depuis £345,81
depuis £345,81
# 009
MPN: 980145148
JOYSTICK DE RÉGLAGE DU COUSSIN DROIT/DOSSIER DU SIÈGE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £282,02
depuis £282,02
# 009
MPN: 980145149
JOYSTICK DE RÉGLAGE DU COUSSIN/DOSSIER GAUCHE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £345,81
depuis £345,81
# 010
MPN: 980145095
BOUTON DE RÉGLAGE DU DOSSIER DE SIÈGE #CÔTÉ CONDUCTEUR#
depuis £40,86
depuis £40,86
# 010
MPN: 980145466
BOUTON DE RÉGLAGE DU DOSSIER DE SIÈGE #CÔTÉ PASSAGER#
depuis £33,72
depuis £33,72
# 011
MPN: 980145096
BOUTON DE RÉGLAGE DU COUSSIN
depuis £35,85
depuis £35,85
# 012
MPN: 980145102
VIS [TORX M2,2X5]
depuis £0,47
depuis £0,47
# 013
MPN: 980145151
ENSEMBLE BOUTONS MEMOIRE DROIT
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £35,97
depuis £35,97
# 013
MPN: 980145152
ENSEMBLE BOUTONS MEMOIRE GAUCHE
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £58,84
depuis £58,84
# 014
MPN: 980145108
RÉGLAGE DU CHAUFFAGE DROIT #CÔTÉ CONDUCTEUR#
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £141,05
depuis £141,05
# 014
MPN: 980145109
RÉGLAGE DU CHAUFFAGE GAUCHE #CÔTÉ CONDUCTEUR#
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £151,38
depuis £151,38
# 014
MPN: 980145110
RÉGLAGE DU CHAUFFAGE DROIT #CÔTÉ PASSAGER#
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £139,44
depuis £139,44
# 014
MPN: 980145111
RÉGLAGE DU CHAUFFAGE GAUCHE #CÔTÉ PASSAGER#
Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £134,72
depuis £134,72
# 015
MPN: 386900404
ÉPINGLE
depuis £12,12
depuis £12,12
# 016
MPN: 386900405
ÉCROU VIS
depuis £3,48
depuis £3,48
# 017
MPN: 980145327

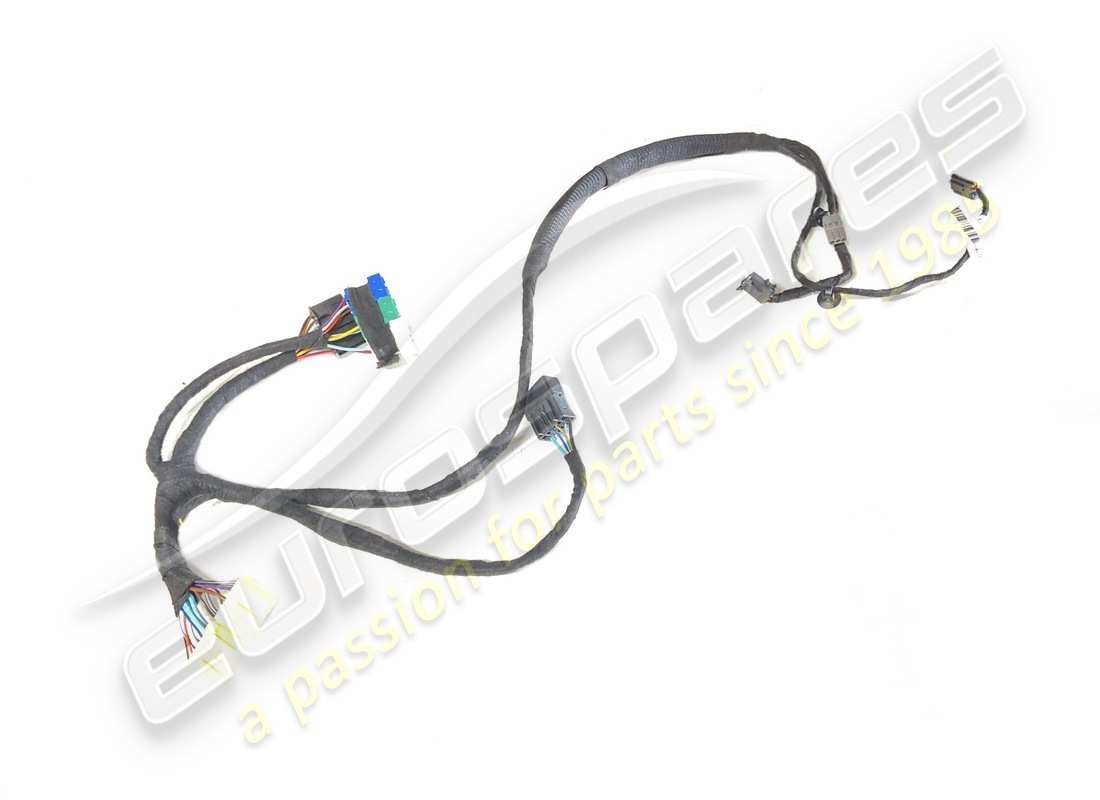

CÂBLE DE SIÈGE AVANT #CÔTÉ CONDUCTEUR#
Valable à partir de l'assemblage : 66948. Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £346,54
depuis £346,54
Cette pièce remplace le numéro de pièce 980145114
# 017
MPN: 980145328
CÂBLE DE SIÈGE AVANT #CÔTÉ CONDUCTEUR#
Valable à partir de l'assemblage : 66948. Convient aux voitures équipées de : sièges avant Comfort Pack. (valable pour : AUSTRALIE, JAPON (RH DRIVE), AFRIQUE DU SUD, ROYAUME-UNI)
depuis £330,07
depuis £330,07
Cette pièce remplace le numéro de pièce 980145140
# 017
MPN: 980145402
CÂBLE DE SIÈGE AVANT #CÔTÉ CONDUCTEUR#
Valable à partir de l'assemblage : 66948. (valable pour : AUSTRALIE, CHINE, EUROPE, JAPON, MOYEN-ORIENT, AFRIQUE DU SUD, TAIWAN, ROYAUME-UNI)
depuis £472,58
depuis £472,58
# 017
MPN: 980145403
CÂBLE DE SIÈGE AVANT #CÔTÉ PASSAGER#
Valable à partir de l'assemblage : 66948.
depuis £259,22
depuis £259,22
# 017
MPN: 980145404
CÂBLE DE SIÈGE AVANT #CÔTÉ PASSAGER#
Valable à partir de l'assemblage : 66948. Convient aux voitures équipées de : sièges avant Comfort Pack.
depuis £263,89
depuis £263,89
# 018
MPN: 233777
ECU DE RÉGLAGE DU SIÈGE CONDUCTEUR #CÔTÉ CONDUCTEUR#
Valable à partir de l'assemblage : 0 - 72525.
Remplacement
Remplacement
# 018
MPN: 285991
ECU DE RÉGLAGE DU SIÈGE CONDUCTEUR #CÔTÉ CONDUCTEUR#
depuis £945,95
depuis £945,95
Cette pièce remplace le numéro de pièce 233777
# 019
MPN: 980145119
support
depuis £33,20
depuis £33,20
# 020
MPN: 980001023
KIT DE FIXATION ASSEMBLAGE DE LEVAGE DE SIÈGE AVANT
depuis £78,18
depuis £78,18
# 021
MPN: 271608
ECU D'ENTRÉE FACILE
depuis £208,22
depuis £208,22
Cette pièce remplace le numéro de pièce 386900200
# 022
MPN: 980145127
PANNEAU DOSSIER DU SIÈGE DROIT
Valable à partir de l'assemblage : 0 - 77966.
depuis £108,20
depuis £108,20
# 022
MPN: 980145128
PANNEAU DOSSIER DE SIÈGE GAUCHE
Valable à partir de l'assemblage : 0 - 77966.
depuis £89,66
depuis £89,66
# 023
MPN: 980145120
BOUTON #CHROMATE BOUTON. POUR LES VOITURES AVEC BOUTON DE COULEUR NOIRE, REMPLACEZ LES DEUX.#
depuis £46,15
depuis £46,15
# 024
MPN: 980138108
PLAQUE DE GARNITURE
depuis £47,50
depuis £47,50
# 025
MPN: 980145129
KIT DE FIXATION PANNEAU DE DOSSIER DE SIÈGE
depuis £36,93
depuis £36,93
# 026
MPN: 386900309
MICRORUPTEUR GAUCHE COMPLET
Remplacement
Remplacement
# 026
MPN: 386900310
MICRORUPTEUR DROIT COMPLET
Remplacement
Remplacement
# 026
MPN: 980145844
MICRORUPTEUR GAUCHE COMPLET
depuis £87,63
depuis £87,63
Cette pièce remplace le numéro de pièce 386900309
# 026
MPN: 980145845
MICRORUPTEUR DROIT COMPLET
depuis £58,84
depuis £58,84
Cette pièce remplace le numéro de pièce 386900310
# 027
MPN: 980145118
CONNECTEUR FACTICE
(valable pour : AUSTRALIE, CHINE, EUROPE, JAPON, MOYEN-ORIENT, AFRIQUE DU SUD, TAIWAN, ROYAUME-UNI)
depuis £23,82
depuis £23,82
# 028
MPN: 980139417
UNITÉ DE COMMANDE DE CHAUFFAGE
depuis £285,04
depuis £285,04
-part-diagram-09.42.5.webp "MASERATI GRANTURISMO (2013) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO (2013) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO (2013) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO (2013) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO (2013) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI GRANTURISMO (2013) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO (2013) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO (2013) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO (2013) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI GRANTURISMO (2013) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO (2013) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO (2013) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO (2013) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.1.webp "MASERATI GRANTURISMO (2013) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO (2013) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO (2013) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO (2013) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO (2013) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO (2013) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO (2013) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO (2013) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO (2013) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO (2013) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO (2013) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO (2013) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.2.webp "MASERATI GRANTURISMO (2013) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO (2013) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.1.webp "MASERATI GRANTURISMO (2013) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO (2013) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO (2013) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI GRANTURISMO (2013) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO (2013) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI GRANTURISMO (2013) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.2.webp "MASERATI GRANTURISMO (2013) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI GRANTURISMO (2013) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.2.webp "MASERATI GRANTURISMO (2013) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI GRANTURISMO (2013) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI GRANTURISMO (2013) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI GRANTURISMO (2013) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO (2013) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO (2013) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO (2013) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO (2013) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO (2013) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO (2013) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO (2013) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO (2013) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.2.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO (2013) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO (2013) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.2.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO (2013) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI GRANTURISMO (2013) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI GRANTURISMO (2013) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.2.webp "MASERATI GRANTURISMO (2013) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO (2013) AIRBAG PASSAGER-DÉSACTIVATION SCHÉMA DES PIÈCES")
-part-diagram-07.02.2.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO (2013) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO (2013) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI GRANTURISMO (2013) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.2.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO (2013) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO (2013) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.4.webp "MASERATI GRANTURISMO (2013) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO (2013) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO (2013) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.3.webp "MASERATI GRANTURISMO (2013) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO (2013) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO (2013) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.2.webp "MASERATI GRANTURISMO (2013) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO (2013) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO (2013) GROUPES DE FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-08.39.2.webp "MASERATI GRANTURISMO (2013) CONTRÔLE DU SYSTÈME D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-08.40.1.webp "MASERATI GRANTURISMO (2013) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI GRANTURISMO (2013) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO (2013) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO (2013) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO (2013) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO (2013) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO (2013) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO (2013) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO (2013) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.2.webp "MASERATI GRANTURISMO (2013) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.5.webp "MASERATI GRANTURISMO (2013) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO (2013) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.2.webp "MASERATI GRANTURISMO (2013) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI GRANTURISMO (2013) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO (2013) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO (2013) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.2.webp "MASERATI GRANTURISMO (2013) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO (2013) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO (2013) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO (2013) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO (2013) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.3.webp "MASERATI GRANTURISMO (2013) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO (2013) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.3.webp "MASERATI GRANTURISMO (2013) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO (2013) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO (2013) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO (2013) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO (2013) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO (2013) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO (2013) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO (2013) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO (2013) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO (2013) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO (2013) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO (2013) COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.1.webp "MASERATI GRANTURISMO (2013) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO (2013) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO (2013) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO (2013) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.5.webp "MASERATI GRANTURISMO (2013) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
