![maserati granturismo special edition châssis arrière schéma des pièces](/img/ixEAAMTaOW5_DJ8Mu2W59F1JEZQhGoUGqc7HufTjIldH41EgebGxZQAD/maserati-granturismo-special-edition-part-diagram-057.webp)

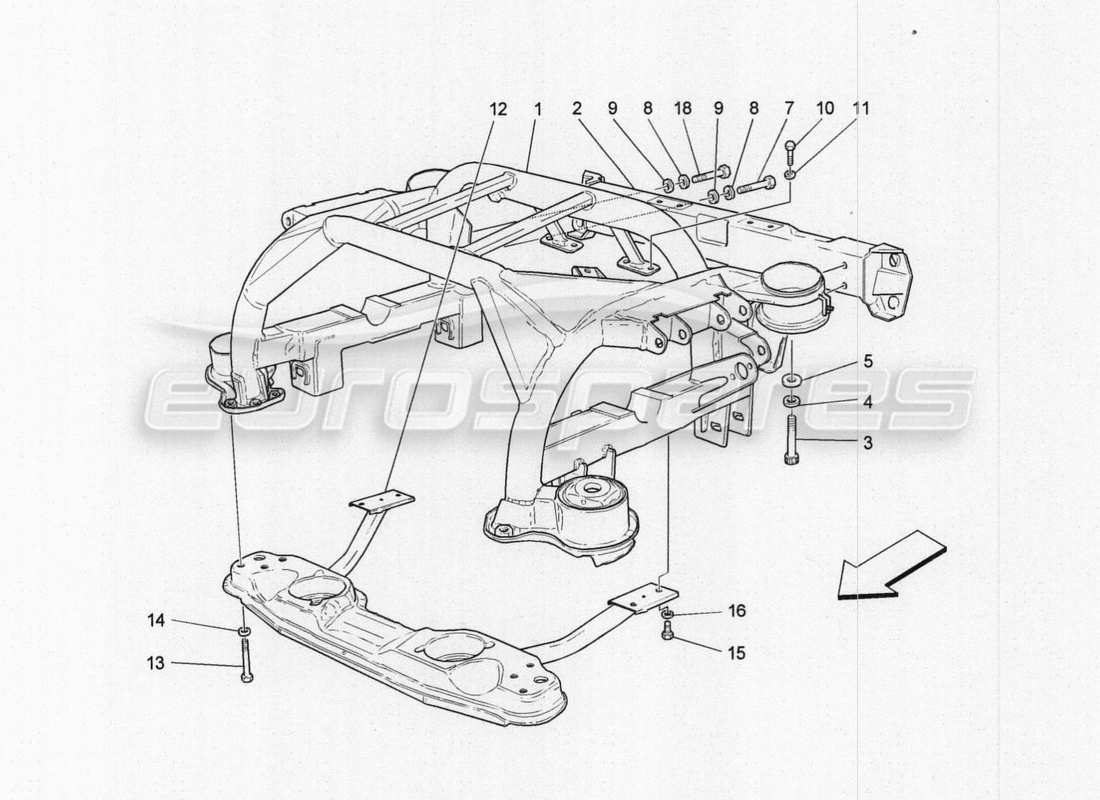

057 - CHÂSSIS ARRIÈRE
Maserati GranTurismo Special Edition Rear Chassis Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 980139809
COMPLESSIVO TELAIETTO POSTERIORE
depuis £1 478,06
depuis £1 478,06
# 002
MPN: 67483100
CROIX ARRIÈRE CROIX
depuis £610,20
depuis £610,20
# 003
MPN: 67997900
VITE
depuis £7,73
depuis £7,73
# 004
MPN: 12646934
ROSETTA D. 12.2 -28X 3
depuis £1,39
depuis £1,39
# 005
MPN: 244175
ROSESETTE
depuis £4,56
depuis £4,56
Cette pièce remplace le numéro de pièce 103236
# 007
MPN: 11343821
VITE M 10X50
depuis £0,57
depuis £0,57
# 008
MPN: 14496624
ROSESETTE
depuis £0,47
depuis £0,47
# 009
MPN: 11190577
ROSESETTE
depuis £0,47
depuis £0,47
# 010
MPN: 11612424
VITE TE M6X16
depuis £0,86
depuis £0,86
# 011
MPN: 13550221
ROSESETTE
depuis £0,47
depuis £0,47
# 012
MPN: 268638
CROIX AVANT
depuis £523,95
depuis £523,95
Cette pièce remplace le numéro de pièce 239064 - et 2 plus. Cliquez pour voir les détails
# 013
MPN: 11343724
VIS M 10X65 PLUS DISPONIBLE AU BUREAU, VÉRIFIER LE STOCK SUR PLACE
Remplacement
Remplacement
# 013
MPN: 15888824
VITE M 10X70
depuis £3,17
depuis £3,17
Cette pièce remplace le numéro de pièce 11343724
# 014
MPN: 14496624
ROSESETTE
depuis £0,47
depuis £0,47
# 015
MPN: 14307424
VITE
depuis £0,55
depuis £0,55
# 016
MPN: 12604579
ROSESETTE
depuis £0,61
depuis £0,61
# 018
MPN: 15971321
VITE M 10X75
depuis £7,73
depuis £7,73
