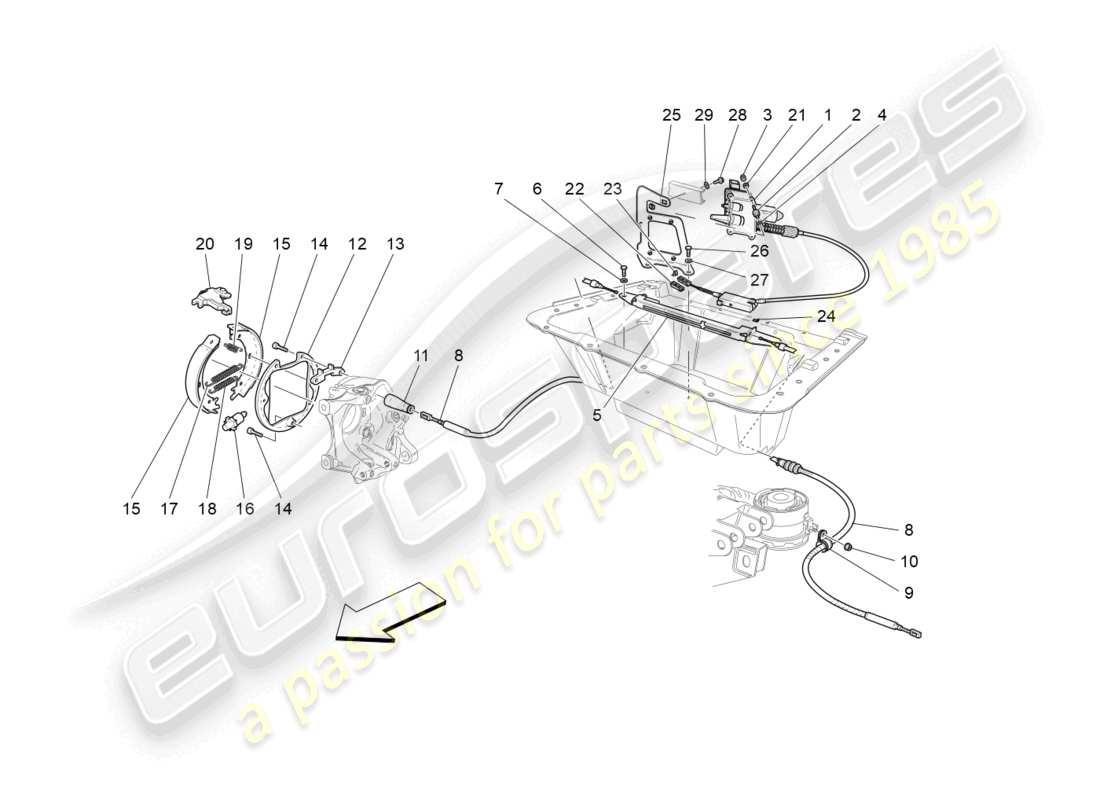

04.30.1 - Frein à main
Maserati Granturismo MC Stradale (2011) PARKING BRAKE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 281371
ENSEMBLE D'ACTIONNEUR ÉLECTRONIQUE
depuis £1 668,03
depuis £1 668,03
Cette pièce remplace le numéro de pièce 229384
# 002
MPN: 239829
TAMPON
depuis £6,12
depuis £6,12
Cette pièce remplace le numéro de pièce 225408
# 003
MPN: 14059214
ÉCROU [M6]
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12578121
# 004
MPN: 10523424
Rondelle
depuis £0,53
depuis £0,53
# 005
MPN: 224010
support
depuis £58,06
depuis £58,06
# 006
MPN: 16043124
VIS
depuis £0,30
depuis £0,30
# 007
MPN: 12601374
Rondelle [D. 8,40-15X 0,8]
depuis £0,54
depuis £0,54
# 008
MPN: 221901
CÂBLE SECONDAIRE DE FREIN DE STATIONNEMENT
depuis £233,96
depuis £233,96
# 009
MPN: 10441290
SUPPORT AVEC GAINE
depuis £0,28
depuis £0,28
# 010
MPN: 14058411
ÉCROU [M6]
depuis £0,53
depuis £0,53
# 011
MPN: 143938
GAINE DE CÂBLE
depuis £17,51
depuis £17,51
Cette pièce remplace le numéro de pièce 388000341
# 012
MPN: 186574
ESPACEUR DE SUPPORT CHAUSSURES
depuis £44,35
depuis £44,35
# 013
MPN: 190814
PLAQUE
depuis £38,68
depuis £38,68
# 014
MPN: 190870
VIS
depuis £1,28
depuis £1,28
Cette pièce remplace le numéro de pièce 193737 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 248418
MACHOIRES DE FREIN À MAIN #IL EST RECOMMANDÉ DE REMPLACER TOUS LES 4 MAGOIRES DE FREIN#
depuis £96,00
depuis £96,00
Cette pièce remplace le numéro de pièce 235894
# 016
MPN: 186572
INSCRIVEZ-VOUS AU FREIN À MAIN
depuis £23,35
depuis £23,35
Cette pièce remplace le numéro de pièce 388000113
# 017
MPN: 190776
RESSORT DE RAPPEL POUR MACHOIRES DE FREIN
depuis £10,37
depuis £10,37
# 018
MPN: 190779
RESSORT DE RAPPEL POUR MACHOIRES DE FREIN
depuis £3,48
depuis £3,48
# 019
MPN: 190780
RESSORT POUR CHAUSSURES
depuis £3,19
depuis £3,19
# 020
MPN: 253764
LEVIER DE COMMANDE DE FREIN À MAIN
Remplacement
Remplacement
# 020
MPN: 980145862
LEVIER DE COMMANDE DE FREIN À MAIN
depuis £103,48
depuis £103,48
Cette pièce remplace le numéro de pièce 253764 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 233582
Rondelle
depuis £0,91
depuis £0,91
# 022
MPN: 245964
CAGE
depuis £6,63
depuis £6,63
# 023
MPN: 245162
CLIP DE RETENUE
depuis £2,36
depuis £2,36
# 024
MPN: 239924
CLIP DE RETENUE
depuis £2,83
depuis £2,83
# 025
MPN: 266599
SUPPORT DE FREIN À MAIN
depuis £41,82
depuis £41,82
# 026
MPN: 16043124
VIS
depuis £0,30
depuis £0,30
# 027
MPN: 12601374
Rondelle [D. 8,40-15X 0,8]
depuis £0,54
depuis £0,54
# 028
MPN: 10902124
VIS
depuis £0,53
depuis £0,53
# 029
MPN: 10523424
Rondelle
depuis £0,54
depuis £0,54
