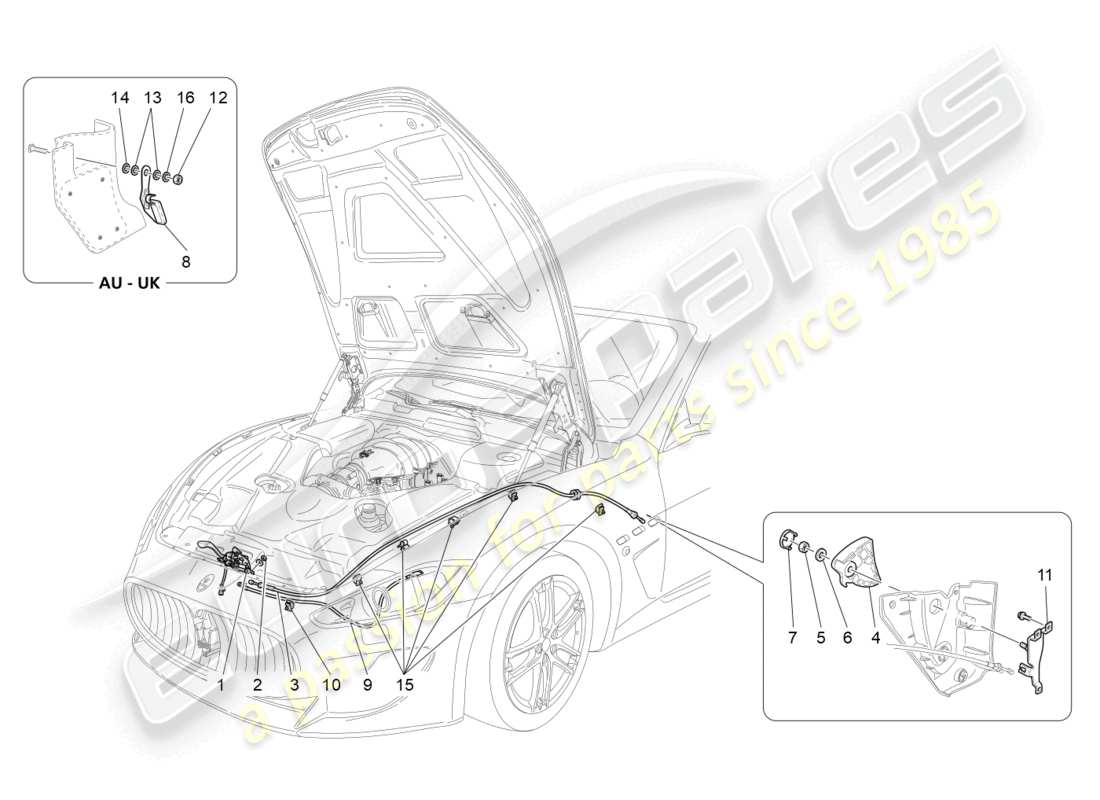

09.23.1 - BOUTON D'OUVERTURE DU COUVERCLE AVANT
Maserati Granturismo MC Stradale (2013) FRONT LID OPENING BUTTON Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
67278100
SERRURE DU CAPOT
Convient pour : AUSTRALIE, JAPON (RH DRIVE), Royaume-Uni
depuis
£40,47
depuis
£40,47
#
001
MPN:
68175100
SERRURE DU CAPOT
Convient pour : EUROPE, JAPON
depuis
£50,54
depuis
£50,54
#
002
MPN:
14039614
ÉCROU [M 6]
depuis
£0,53
depuis
£0,53
#
003
MPN:
68438700
CÂBLE BOWDEN DE CAPOT
depuis
£48,88
depuis
£48,88
#
004
MPN:
66947400
LEVIER D'OUVERTURE DU CAPOT
Convient pour : EUROPE, JAPON
depuis
£7,22
depuis
£7,22
#
005
MPN:
14040711
ÉCROU [M8]
Convient pour : EUROPE, JAPON
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 14576780
#
006
MPN:
10519624
Rondelle [D. 8,15-17 X2]
Convient pour : EUROPE, JAPON
depuis
£0,54
depuis
£0,54
#
007
MPN:
67305300
COUVERCLE DE VIS
Convient pour : EUROPE, JAPON
depuis
£5,73
depuis
£5,73
#
008
MPN:
156016380
POIGNÉE D'OUVERTURE DU CAPOT
Convient pour : AUSTRALIE, JAPON (RH DRIVE), Royaume-Uni
depuis
£7,66
depuis
£7,66
#
009
MPN:
80792400
CÂBLE BOWDEN
depuis
£28,60
depuis
£28,60
#
010
MPN:
14569580
AGRAFE
depuis
£0,53
depuis
£0,53
#
011
MPN:
67220600
support
Convient pour : EUROPE, JAPON
depuis
£29,09
depuis
£29,09
#
012
MPN:
14059311
ÉCROU [M 8]
Convient pour : AUSTRALIE, JAPON (RH DRIVE), Royaume-Uni
depuis
£0,54
depuis
£0,54
#
013
MPN:
46411398
Rondelle
Convient pour : AUSTRALIE, JAPON (RH DRIVE), Royaume-Uni
depuis
£1,14
depuis
£1,14
#
014
MPN:
69086700
joint
Convient pour : AUSTRALIE, ROYAUME-UNI
depuis
£1,14
depuis
£1,14
#
015
MPN:
14569480
AGRAFE
depuis
£0,51
depuis
£0,51
#
015
MPN:
14573280
CLIP DE RETENUE DES CÂBLES
depuis
£0,72
depuis
£0,72
#
016
MPN:
10519624
Rondelle [D. 8,15-17 X2]
Convient pour : AUSTRALIE, JAPON (RH DRIVE), Royaume-Uni
depuis
£0,54
depuis
£0,54
