Valable à partir de l'assemblage : 77967 - 91906. Convient aux voitures avec : INTERNES DU CENTENAIRE. Pas pour les voitures avec : édition spéciale. Applicable pour les marchés : EU CN US CD JP ME.
-part-diagram-09.50.3.webp)

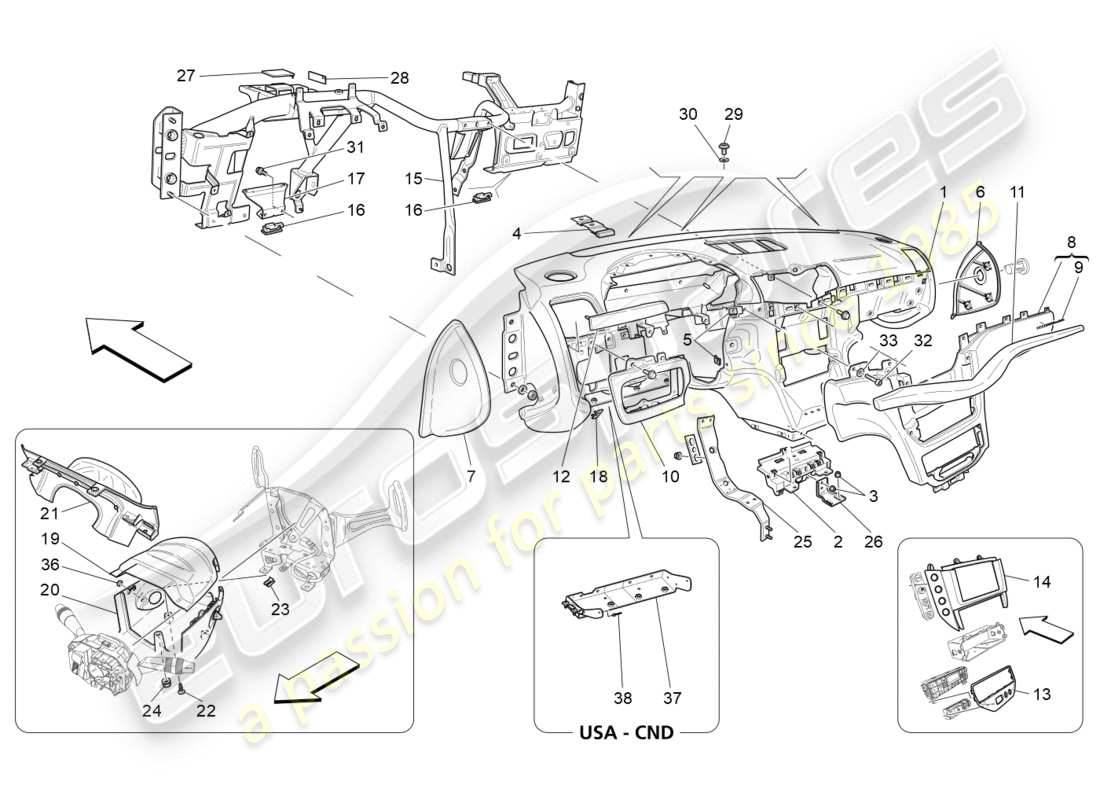

09.50.3 - unité de tableau de bord
Maserati GRANTURISMO S (2016) DASHBOARD UNIT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 981604200
CORPS DE TABLEAU DE BORD COMPLET
Couleur : NOIR. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £3 495,82
depuis £3 495,82
# 002
MPN: 69921800
CADRE CENTRAL
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £13,61
depuis £13,61
# 003
MPN: 14039614
ÉCROU [M 6]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,53
depuis £0,53
# 004
MPN: 68633100
AGRAFE
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £10,28
depuis £10,28
# 005
MPN: 68700800
AGRAFE
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,52
depuis £0,52
# 006
MPN: 68236000
COUVERCLE CÔTÉ DROIT DU TABLEAU DE BORD
Couleur : NOIR. (valable pour : CHINE, EUROPE, TAIWAN)
depuis £156,17
depuis £156,17
Cette pièce remplace le numéro de pièce 682360..
# 006
MPN: 80269900
COUVERCLE CÔTÉ DROIT DU TABLEAU DE BORD
Couleur : NOIR. (valable pour : CANADA, JAPON, MOYEN-ORIENT, USA)
depuis £79,54
depuis £79,54
Cette pièce remplace le numéro de pièce 802699 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 68516000
COUVERCLE LATÉRAL GAUCHE DU TABLEAU DE BORD
Couleur : NOIR. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £72,70
depuis £72,70
Cette pièce remplace le numéro de pièce 685160.. - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 84803300
PLAQUE CENTRALE #BENOVA CUIR#
Couleur : NOIR. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £579,01
depuis £579,01
# 008
MPN: 84803302
PLAQUE CENTRALE #BENOVA CUIR#
Couleur : IVOIRE. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
# 008
MPN: 84803349
PLAQUE CENTRALE #BENOVA CUIR#
Couleur : BLANC PRIX. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £579,01
depuis £579,01
# 008
MPN: 84803500
PLAQUE CENTRALE
Couleur : NOIR. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £585,79
depuis £585,79
# 008
MPN: 84803502
PLAQUE CENTRALE
Couleur : IVOIRE. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
# 008
MPN: 84803549
PLAQUE CENTRALE
Couleur : BLANC PRIX. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £549,45
depuis £549,45
# 009
MPN: 84725000
LOGO GRANTURISMO SPORT
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £36,26
depuis £36,26
# 010
MPN: 68989800
PLAQUE COMPLÈTE #CÔTÉ LH#
Couleur : NOIR. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £502,89
depuis £502,89
Cette pièce remplace le numéro de pièce 689898..
# 010
MPN: 68989802
PLAQUE COMPLÈTE #CÔTÉ LH#
Couleur : IVOIRE. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £187,15
depuis £187,15
Cette pièce remplace le numéro de pièce 689898..
# 010
MPN: 68989849
PLAQUE COMPLÈTE #CÔTÉ LH#
Couleur : BLANC PRIX. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £520,60
depuis £520,60
Cette pièce remplace le numéro de pièce 689898..
# 011
MPN: 82082977
MOULURE DE TABLEAU DE BORD DROIT #GARNITURE INTÉRIEURE (CARBONE)#
Couleur : CARBON MC LINE. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £1 376,24
depuis £1 376,24
Cette pièce remplace le numéro de pièce 820829.. - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 82083077
MOULURE DE TABLEAU DE BORD GAUCHE #GARNITURE INTÉRIEURE (CARBONE)#
Couleur : CARBON MC LINE. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £774,93
depuis £774,93
Cette pièce remplace le numéro de pièce 820830.. - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 69924549
PLAQUE DE GARNITURE
Couleur : CHROME FONCÉ. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £99,09
depuis £99,09
Cette pièce remplace le numéro de pièce 699245..
# 013
MPN: 69924550
PLAQUE DE GARNITURE
Couleur : NOIR DOUX. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £92,09
depuis £92,09
Cette pièce remplace le numéro de pièce 699245..
# 013
MPN: 69924551
PLAQUE DE GARNITURE
Couleur : ECOCROMO. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £99,09
depuis £99,09
Cette pièce remplace le numéro de pièce 699245..
# 014
MPN: 80267549
PLAQUE DE GARNITURE
Couleur : CHROME FONCÉ. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £107,89
depuis £107,89
Cette pièce remplace le numéro de pièce 802675..
# 014
MPN: 80267550
PLAQUE DE GARNITURE
Couleur : NOIR DOUX. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £144,78
depuis £144,78
Cette pièce remplace le numéro de pièce 802675..
# 014
MPN: 80267551
PLAQUE DE GARNITURE
Couleur : ECOCROMO. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, USA)
depuis £103,48
depuis £103,48
Cette pièce remplace le numéro de pièce 802675..
# 015
MPN: 83722300
TRAVERSE COMPLÈTE
(valable pour : AUTOMATIQUE | CANADA, ÉTATS-UNIS)
depuis £574,58
depuis £574,58
Cette pièce remplace le numéro de pièce 80065000
# 015
MPN: 83722400
TRAVERSE COMPLÈTE
(valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £521,73
depuis £521,73
Cette pièce remplace la pièce numéro 80084100 que nous avons en stock
# 016
MPN: 188250
DÔME
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £1,53
depuis £1,53
# 017
MPN: 68861500
support
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £7,93
depuis £7,93
# 018
MPN: 68700200
AGRAFE
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £2,36
depuis £2,36
# 019
MPN: 69997300
COUVERCLE SUPÉRIEUR POUR TIGE DE DIRECTION
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £38,38
depuis £38,38
# 020
MPN: 68949700
COUVERCLE INFÉRIEUR COMPLET POUR TIGE DE DIRECTION
Convient aux voitures avec : Barre de direction électrique. (valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £131,07
depuis £131,07
# 020
MPN: 69934500
COUVERCLE INFÉRIEUR COMPLET POUR TIGE DE DIRECTION
Pas pour les voitures avec : Barre de direction électrique. (valable pour : CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAÏWAN)
depuis £111,33
depuis £111,33
# 021
MPN: 69992300
COUVERCLE DE COLONNE DE DIRECTION
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £139,14
depuis £139,14
# 022
MPN: 15688875
VIS [D. 3,5X13]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,54
depuis £0,54
# 023
MPN: 14372171
support
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,54
depuis £0,54
# 024
MPN: 14059114
ÉCROU [M5]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,47
depuis £0,47
# 025
MPN: 69899600
SUPPORT DE MONTAGE NIT
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £20,54
depuis £20,54
# 026
MPN: 80007400
support
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £4,64
depuis £4,64
# 027
MPN: 67720700
JOINT ADHÉSIF
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £1,98
depuis £1,98
# 028
MPN: 80617800
FEUTRE
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £4,08
depuis £4,08
# 029
MPN: 16286924
VIS [TE M6X60]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £1,60
depuis £1,60
# 030
MPN: 67265300
Rondelle
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £2,39
depuis £2,39
# 031
MPN: 18750624
VIS [TE M6X25]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £2,55
depuis £2,55
# 032
MPN: 14304524
VIS [M5X30]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,47
depuis £0,47
# 033
MPN: 12637801
Rondelle [D. 5,15 -11X 1]
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,47
depuis £0,47
# 036
MPN: 84708200
PRISE
(valable pour : CANADA, CHINE, EUROPE, JAPON, MOYEN-ORIENT, TAIWAN, ÉTATS-UNIS)
depuis £0,71
depuis £0,71
# 037
MPN: 82076900
support
(valable pour : AUTOMATIQUE | CANADA, ÉTATS-UNIS)
depuis £37,60
depuis £37,60
# 038
MPN: 14296191
RIVET
(valable pour : AUTOMATIQUE | CANADA, ÉTATS-UNIS)
depuis £0,47
depuis £0,47
-part-diagram-09.50.4.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO S (2016) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.51.2.webp "MASERATI GRANTURISMO S (2016) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO S (2016) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.52.2.webp "MASERATI GRANTURISMO S (2016) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO S (2016) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.60.2.webp "MASERATI GRANTURISMO S (2016) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.10.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.2.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.3.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.5.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.6.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.7.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.8.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.61.9.webp "MASERATI GRANTURISMO S (2016) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO S (2016) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO S (2016) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI GRANTURISMO S (2016) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO S (2016) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.1.webp "MASERATI GRANTURISMO S (2016) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI GRANTURISMO S (2016) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO S (2016) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO S (2016) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO S (2016) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO S (2016) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO S (2016) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO S (2016) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO S (2016) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO S (2016) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO S (2016) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO S (2016) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO S (2016) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI GRANTURISMO S (2016) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO S (2016) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI GRANTURISMO S (2016) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.2.webp "MASERATI GRANTURISMO S (2016) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.2.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO S (2016) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.2.webp "MASERATI GRANTURISMO S (2016) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO S (2016) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI GRANTURISMO S (2016) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.90.3.webp "MASERATI GRANTURISMO S (2016) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.5.webp "MASERATI GRANTURISMO S (2016) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO S (2016) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-02.01.1.webp "MASERATI GRANTURISMO S (2016) PIÈCES HYDRAULIQUES D'ACTIONNEMENT POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-02.11.1.webp "MASERATI GRANTURISMO S (2016) DISQUES DE FRICTION ET BOÎTIER POUR BOÎTE DE VITESSES F1 SCHÉMA DES PIÈCES")
-part-diagram-02.90.1.webp "MASERATI GRANTURISMO S (2016) COMMANDE D'EMBRAYAGE ÉLECTRONIQUE POUR BOÎTE DE VITESSES F1 SCHÉMA DES PIÈCES")
-part-diagram-03.01.1.webp "MASERATI GRANTURISMO S (2016) COMMANDES DU CONDUCTEUR POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI GRANTURISMO S (2016) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.1.webp "MASERATI GRANTURISMO S (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.2.webp "MASERATI GRANTURISMO S (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI GRANTURISMO S (2016) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.11.1.webp "MASERATI GRANTURISMO S (2016) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-03.12.1.webp "MASERATI GRANTURISMO S (2016) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-03.13.1.webp "MASERATI GRANTURISMO S (2016) CONTRÔLES INTERNES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI GRANTURISMO S (2016) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.21.2.webp "MASERATI GRANTURISMO S (2016) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.30.1.webp "MASERATI GRANTURISMO S (2016) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI GRANTURISMO S (2016) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.40.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME HYDRAULIQUE D’ACTIVATION DE LA BOÎTE DE VITESSES : UNITÉ DE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-03.41.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME HYDRAULIQUE D'ACTIVATION DE BOÎTE DE VITESSES : RÉSERVOIR ET POMPE SCHÉMA DES PIÈCES")
-part-diagram-03.50.1.webp "MASERATI GRANTURISMO S (2016) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI GRANTURISMO S (2016) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.90.1.webp "MASERATI GRANTURISMO S (2016) COMMANDE ÉLECTRONIQUE (BOÎTE DE VITESSES) SCHÉMA DES PIÈCES")
-part-diagram-04.00.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI GRANTURISMO S (2016) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO S (2016) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO S (2016) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO S (2016) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO S (2016) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO S (2016) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.2.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO S (2016) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO S (2016) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.2.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO S (2016) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.2.webp "MASERATI GRANTURISMO S (2016) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI GRANTURISMO S (2016) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI GRANTURISMO S (2016) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.2.webp "MASERATI GRANTURISMO S (2016) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO S (2016) AIRBAG PASSAGER-DÉSACTIVATION SCHÉMA DES PIÈCES")
-part-diagram-07.02.5.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO S (2016) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO S (2016) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI GRANTURISMO S (2016) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.2.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO S (2016) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO S (2016) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.4.webp "MASERATI GRANTURISMO S (2016) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO S (2016) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO S (2016) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-07.31.3.webp "MASERATI GRANTURISMO S (2016) ACCESSOIRES APRÈS-VENTE SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO S (2016) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO S (2016) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.3.webp "MASERATI GRANTURISMO S (2016) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO S (2016) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO S (2016) GROUPES DE FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-08.39.2.webp "MASERATI GRANTURISMO S (2016) CONTRÔLE DU SYSTÈME D'ÉCLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-08.40.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.2.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO S (2016) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO S (2016) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.51.2.webp "MASERATI GRANTURISMO S (2016) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO S (2016) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO S (2016) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.3.webp "MASERATI GRANTURISMO S (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.5.webp "MASERATI GRANTURISMO S (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.6.webp "MASERATI GRANTURISMO S (2016) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO S (2016) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.2.webp "MASERATI GRANTURISMO S (2016) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI GRANTURISMO S (2016) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO S (2016) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.3.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.01.4.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.01.6.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.01.7.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO S (2016) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO S (2016) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO S (2016) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO S (2016) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.2.webp "MASERATI GRANTURISMO S (2016) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO S (2016) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.2.webp "MASERATI GRANTURISMO S (2016) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO S (2016) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO S (2016) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO S (2016) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO S (2016) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO S (2016) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO S (2016) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO S (2016) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.20.2.webp "MASERATI GRANTURISMO S (2016) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.20.3.webp "MASERATI GRANTURISMO S (2016) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO S (2016) COUVERCLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO S (2016) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO S (2016) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO S (2016) COMMANDE D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.2.webp "MASERATI GRANTURISMO S (2016) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.3.webp "MASERATI GRANTURISMO S (2016) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO S (2016) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO S (2016) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO S (2016) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.6.webp "MASERATI GRANTURISMO S (2016) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.7.webp "MASERATI GRANTURISMO S (2016) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.3.webp "MASERATI GRANTURISMO S (2016) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.41.4.webp "MASERATI GRANTURISMO S (2016) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.6.webp "MASERATI GRANTURISMO S (2016) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.7.webp "MASERATI GRANTURISMO S (2016) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO S (2016) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.44.2.webp "MASERATI GRANTURISMO S (2016) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO S (2016) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.45.2.webp "MASERATI GRANTURISMO S (2016) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO S (2016) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.46.2.webp "MASERATI GRANTURISMO S (2016) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI GRANTURISMO S (2016) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
