Valable à partir de l'assemblage : 0 - 91906.
-part-diagram-09.11.1.webp)

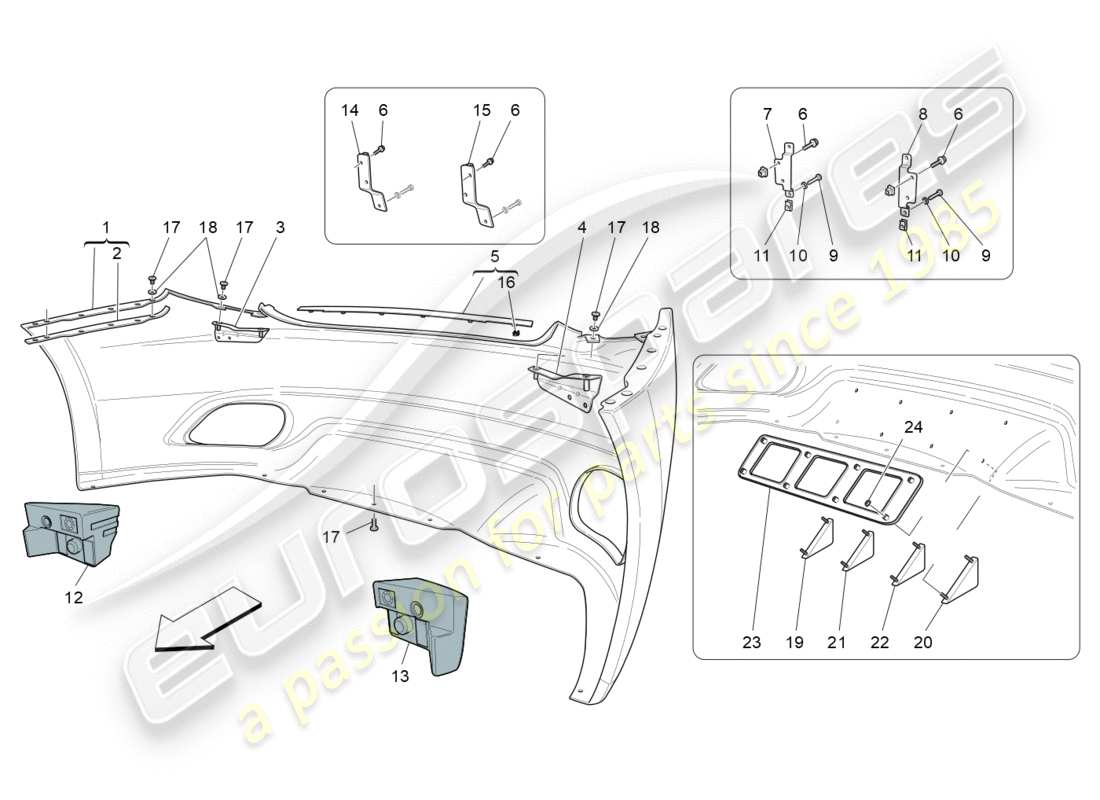

09.11.1 - Pare-chocs arrière
Maserati GRANTURISMO S (2017) REAR BUMPER Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 980145004
PARE-CHOC ARRIÈRE COMPLET
Ne convient pas aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (ligne MC), édition spéciale.
depuis £572,83
depuis £572,83
Pare-chocs arrière Genuine Maserati Pièce – Utilisée en stock
Support du capteur de stationnement endommagé
Support du capteur de stationnement endommagé
# 001
MPN: 980145358
PARE-CHOC ARRIÈRE COMPLET
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £1 030,77
depuis £1 030,77
# 002
MPN: 80063800
SUPPORT DROIT
depuis £39,49
depuis £39,49
# 002
MPN: 80063900
SUPPORT GAUCHE
depuis £39,49
depuis £39,49
# 003
MPN: 80084300
SUPPORT DROIT
depuis £27,60
depuis £27,60
# 004
MPN: 80084400
SUPPORT GAUCHE
depuis £144,18
depuis £144,18
# 005
MPN: 980145031
PLAQUE COMPLÈTE #FIXATION PARE-CHOCS ARRIÈRE#
depuis £36,01
depuis £36,01
Cette pièce remplace le numéro de pièce 80064010 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 15688075
VIS [M4,2X13]
depuis £0,53
depuis £0,53
# 007
MPN: 80442500
SUPPORT DROIT POUR FIXATION DE PLAQUE D'IMMATRICULATION
depuis £16,30
depuis £16,30
# 008
MPN: 80442900
SUPPORT GAUCHE POUR FIXATION PLAQUE D'IMMATRICULATION
depuis £16,30
depuis £16,30
# 009
MPN: 14775211
VIS [M4X8]
depuis £0,71
depuis £0,71
# 010
MPN: 12642801
Rondelle [D. 4.15-12X 1]
depuis £0,53
depuis £0,53
# 011
MPN: 14370571
support
depuis £0,47
depuis £0,47
# 012
MPN: 80305300
AMORTISSEUR CÔTÉ DROIT PARE-CHOC ARRIÈRE
depuis £23,06
depuis £23,06
# 013
MPN: 80305400
AMORTISSEUR CÔTÉ GAUCHE PARE-CHOC ARRIÈRE
depuis £23,06
depuis £23,06
# 016
MPN: 80269600
AGRAFE
depuis £3,43
depuis £3,43
# 017
MPN: 51810310
VIS
depuis £2,46
depuis £2,46
Cette pièce remplace le numéro de pièce 46419734
# 018
MPN: 312320384
joint
depuis £0,74
depuis £0,74
# 019
MPN: 83619000
INSERT EXTÉRIEUR DROIT
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £829,23
depuis £829,23
# 020
MPN: 83619100
INSERT EXTÉRIEUR GAUCHE
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £833,57
depuis £833,57
# 021
MPN: 83619200
INSERT INTÉRIEUR DROIT
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £829,23
depuis £829,23
# 022
MPN: 83619300
INSERT INTÉRIEUR GAUCHE
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £833,57
depuis £833,57
# 023
MPN: 83619400
SUPPORT POUR INSERTS
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £139,43
depuis £139,43
# 024
MPN: 12578011
ÉCROU [M5]
Valable à partir de l'assemblage : 55704. Convient aux voitures équipées de : Ailettes aérodynamiques de pare-chocs arrière (MC Line). Pas pour les voitures avec : édition spéciale.
depuis £0,53
depuis £0,53
