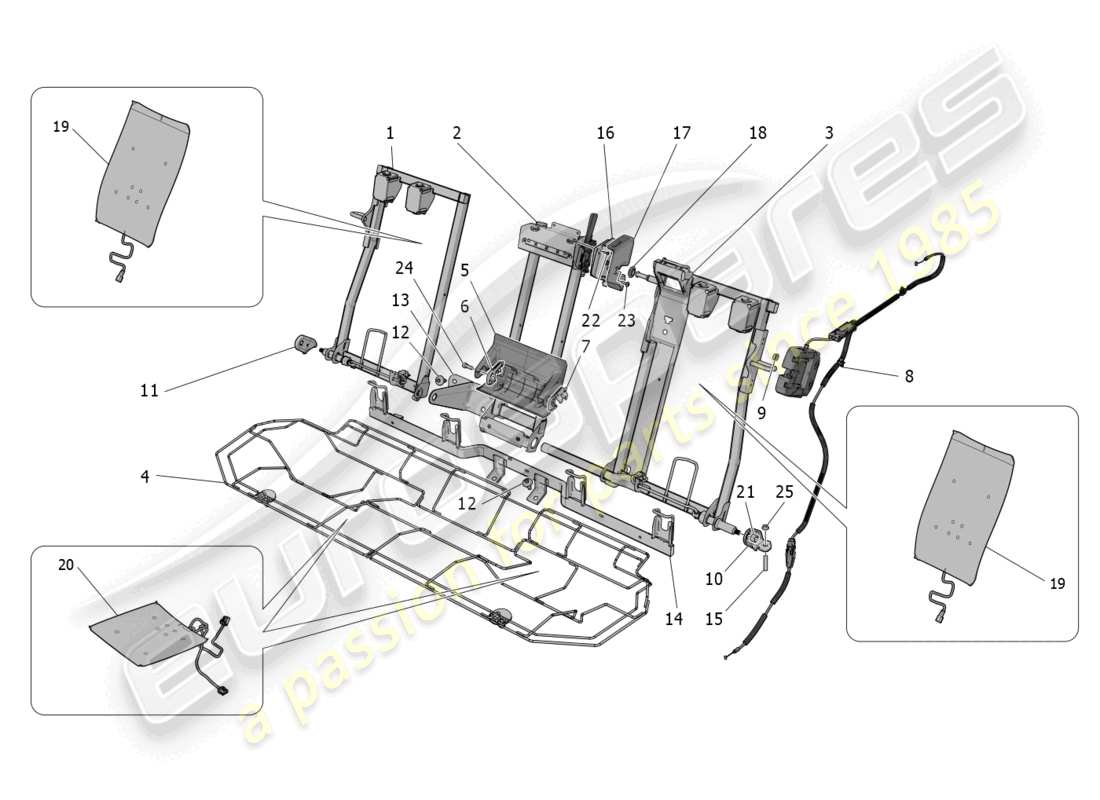

09.43.1 - sièges arrière : mécanique et électronique
Maserati Grecale Trofeo (2023) REAR SEATS: MECHANICS AND ELECTRONICS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
-
CADRE DE COUSSIN DE SIÈGE ARRIÈRE DROIT ASS.
# 001
MPN: 670172675
CADRE DE COUSSIN DE SIÈGE ARRIÈRE DROIT ASS.
# 002
-
STRUCTURE DE SIÈGE ARRIÈRE CENTRALE
# 002
MPN: 670172677
STRUCTURE DE SIÈGE ARRIÈRE CENTRALE
# 003
-
CADRE DE COUSSIN DE SIÈGE ARRIÈRE GAUCHE ASS.
# 003
MPN: 670172676
CADRE DE COUSSIN DE SIÈGE ARRIÈRE GAUCHE ASS.
# 004
-
CADRE DE COUSSIN ARRIÈRE
# 004
MPN: 670158748
CADRE DE COUSSIN ARRIÈRE
# 005
-
ACCOUDOIR PETITE PLAQUE
# 005
MPN: 673011653
ACCOUDOIR PETITE PLAQUE
# 006
-
SUPPORT DROIT
# 006
MPN: 673011651
SUPPORT DROIT
# 007
-
SUPPORT GAUCHE
# 007
MPN: 673011652
SUPPORT GAUCHE
# 008
MPN: 670157664
VERROUILLAGE DU DOSSIER ARRIÈRE DROIT
depuis £61,94
depuis £61,94
# 008
MPN: 670157666
VERROUILLAGE DU DOSSIER ARRIÈRE GAUCHE
depuis £58,97
depuis £58,97
# 009
MPN: 14059311
ÉCROU [M 8]
depuis £0,53
depuis £0,53
# 010
-
CHARNIÈRE GAUCHE
# 010
MPN: 670213208
CHARNIÈRE GAUCHE
# 011
-
CHARNIÈRE DROITE
# 011
MPN: 670213207
CHARNIÈRE DROITE
# 012
MPN: 675002171
VIS
depuis £0,95
depuis £0,95
# 013
MPN: 670157672
support
depuis £9,89
depuis £9,89
# 014
MPN: 670157673
TRAVERSE
depuis £40,57
depuis £40,57
# 015
MPN: 670219238
GOUJON
depuis £1,69
depuis £1,69
# 016
-
SOUS-STÈRE DE VERROUILLAGE
# 016
MPN: 673011654
SOUS-STÈRE DE VERROUILLAGE
# 017
-
PLAQUE DE VERROUILLAGE
Couleur : GLACE.
# 017
-
PLAQUE DE VERROUILLAGE
Couleur : ROUGE.
# 017
-
PLAQUE DE VERROUILLAGE
Couleur : NOIR.
# 017
-
PLAQUE DE VERROUILLAGE
Couleur : CHOCOLAT.
# 017
MPN: 673012594
PLAQUE DE VERROUILLAGE
Couleur : NOIR.
# 017
MPN: 673012596
PLAQUE DE VERROUILLAGE
Couleur : GLACE.
# 017
MPN: 673012597
PLAQUE DE VERROUILLAGE
Couleur : CHOCOLAT.
# 017
MPN: 673012598
PLAQUE DE VERROUILLAGE
Couleur : ROUGE.
# 017
MPN: 673012599
PLAQUE DE VERROUILLAGE
Couleur : NOIR.
# 017
MPN: 673012601
PLAQUE DE VERROUILLAGE
Couleur : GLACE.
# 018
-
CAOUTCHOUC
Couleur : NOIR.
# 018
MPN: 673012734
CAOUTCHOUC
Couleur : NOIR.
# 019
-
CHAUFFAGE DU DOSSIER DE SIÈGE ARRIÈRE
# 019
MPN: 673011650
CHAUFFAGE DU DOSSIER DE SIÈGE ARRIÈRE
# 020
-
COUSSIN CHAUFFANT ARRIÈRE
# 020
MPN: 673011681
COUSSIN CHAUFFANT ARRIÈRE
# 021
-
NOIX
# 021
MPN: 673011674
NOIX
# 022
-
VIS
# 022
MPN: 673011675
VIS
# 023
-
VIS
# 023
MPN: 673011676
VIS
# 024
-
VIS
# 024
MPN: 673011678
VIS
# 025
MPN: 670219237
NOIX
depuis £1,69
depuis £1,69
