003 - Pièces mobiles

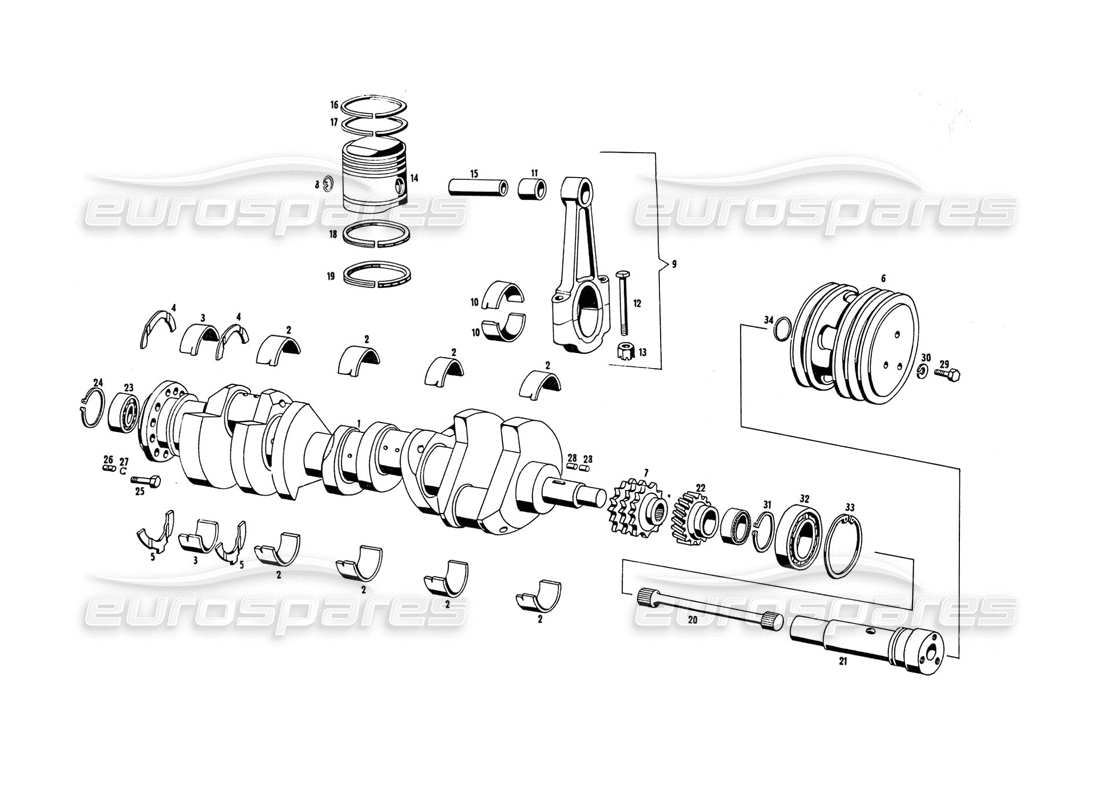

Maserati Indy 4.2 Moving parts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
107/3 MM 67250
ALBERO MANOVELLA
#
001
MPN:
116 MM 116010
ASSEMBLAGE DE VILEBREQUIN
#
002
MPN:
103241250484
PALIER PRINCIPAL CENTRAL
#
003
MPN:
101 2422 48728
CU4CINETTO PUBLIER. VILEBREQUIN
#
004
MPN:
101243048737
Rondelle
Remplacement
Remplacement
#
005
MPN:
101243248738
Rondelle
Remplacement
Remplacement
#
006
MPN:
107/3 MM 67249
FOURMI PULEGGIA. ALBERO MOTEUR
#
007
MPN:
107/3 MM 67251
ENGRENAGE DE COMMANDE DE DISTRIBUTION SUR LE VILEBREQUIN
#
008
MPN:
107MM57318
RETENUE POUR PIN
#
009
MPN:
107 MM 54705
BIELLE ET CAPUCHON
#
009
MPN:
116 MM 116008
BIELLE ET CAPUCHON COMPLETS AVEC BOULONS ET DOUILLE
#
009
MPN:
116 MM 116009
ENSEMBLE DE BIELLE AVEC GOUPILLE ET DOUILLE
#
010
MPN:
107.2504.52011
DOUILLE POUR BIELLE
depuis
£103,05
depuis
£103,05
#
011
MPN:
103 2520 52032
BUISSON
depuis
£36,52
depuis
£36,52
#
012
MPN:
104 2530 52185
BOULON
depuis
£29,40
depuis
£29,40
#
013
MPN:
103.2532.50756
NOIX
#
014
MPN:
115 0349 MM 70449
PISTON PAR CANNA Ø 93,9 - 4700CC.
#
014
MPN:
429022100
PISTON PAR CANNA Ø 88 4200 CC.
depuis
£243,48
depuis
£243,48
#
015
MPN:
101 - 2702 46431
SPINOTTO PAR PISTON
depuis
£521,73
depuis
£521,73
#
016
MPN:
107 2754 53989
SEGMENT DE JOINT D'ÉTAPE 4200 CC.
depuis
£78,27
depuis
£78,27
#
016
MPN:
115 0349 MM 71826
Segmento di tenuta con gradino (supérieur) 4700 cc.
#
017
MPN:
107 2754 53990
SEGMENT DE JOINT CONIQUE 4200 CC.
depuis
£78,27
depuis
£78,27
#
017
MPN:
115.0349 MM 70656
SEGMENT DE JOINT CONIQUE (INFÉRIEUR 4700 CC.
#
018
MPN:
107280453991
RACLEUR D'HUILE 4200 CC.
depuis
£78,27
depuis
£78,27
#
019
MPN:
107/2 MM 63305
RACLEUR D'HUILE 4200 CC.
#
019
MPN:
115.0349 MM 70657
RACLEUR D'HUILE 4700 CC.
#
020
MPN:
107/3 MM 67252
BARRA DI TRAIN PULEGGIA FOURMI.
#
021
MPN:
107/3 MM 67253
MOZZO PAR PULEGGIA FOURMI.
#
022
MPN:
107/3 MM 67254
ENGRENAGE PRIMAIRE POUR LE COMMANDE DU GÉNÉRATEUR
#
023
MPN:
GSC 46424
ROULEMENT 17 X 47 X 14 SUR VILEBREQUIN CÔTÉ ARRIÈRE
#
024
MPN:
ART/46284
SIEEGER 471 SULL'ALBERO MOTORE PARTE POST
#
025
MPN:
PN 65982
BOULON
#
026
MPN:
GRN44931
GRAIN 10X 15 ENTRE VOLANT MOTEUR ET VILEBREQUIN
#
027
MPN:
ART/49644
ANNEAU
#
028
MPN:
RUL55977
ROULEAU 5 X 5 POUR ENTRAÎNER L'ENGRENAGE À HUILE
#
029
MPN:
BNT 47018
BOULONS Ø 8X 1,25X 16 POUR FIXER LA POULIE AU MOYEU
#
030
MPN:
RSN 3 2 6 3 5
Rondelle
#
031
MPN:
ART 49584
ANNEAU
#
032
MPN:
CSC49764
ROULEMENT 20 X 47 X 14 SUR LA POULIE TENDEUR DE COURROIE
#
033
MPN:
ART/46284
ANNEAU
#
034
MPN:
GOM 55510
GOMMINO Ø 25,12 X 28,58 X 1,78 PAR PULEGGIA ANTERIORE
