004 - Horaire

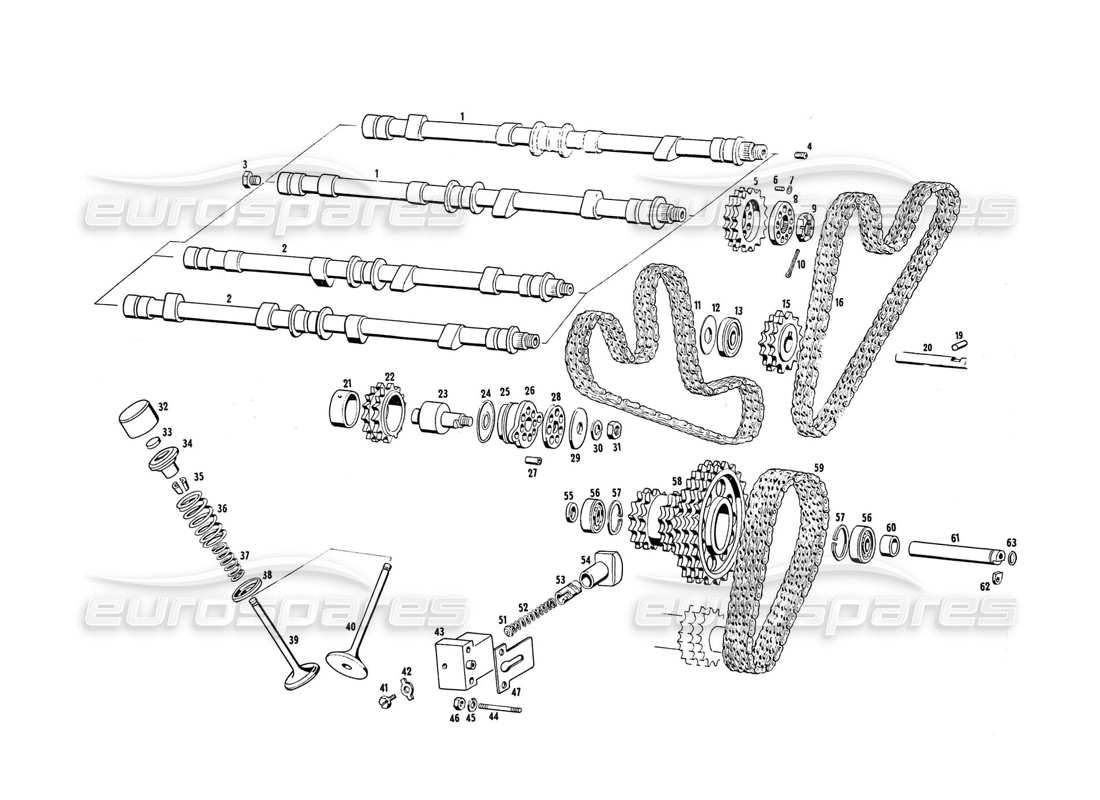

Maserati Indy 4.2 Timing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
107/3 MD 67203
ARBRE DE DISTRIBUTION DE LA CULASSE MOTEUR GAUCHE 4200 CC.
#
001
MPN:
115 MD 67182
ARBRE DE DISTRIBUTION DE LA TÊTE MOTEUR DROIT 4700 CC.
#
002
MPN:
107/3 MD 67201
ARBRE DE DISTRIBUTION DE LA TÊTE MOTEUR DROIT 4200 CC.
#
002
MPN:
115 MD 67183
ARBRE DE DISTRIBUTION DE LA CULASSE MOTEUR GAUCHE 4700 CC.
#
003
MPN:
TN51754
BOUCHON 16X1,5 POUR ARBRE À CAMES
#
004
MPN:
TN 47332
BOUCHON 16X1,5 GAUCHE POUR ARBRE DE DISTRIBUTION
#
005
MPN:
103360249794
ENGRENAGE POUR ARBRE DE DISTRIBUTION
#
006
MPN:
GRN 31105
VIS Ø 6 POUR ENGAGEMENT AVEC BRIDE PIGNON DE COMMANDE DE DISTRIBUTION
#
007
MPN:
ART 49642
ANNEAU
#
008
MPN:
103 3022 49795
BRIDE POUR ENGRENAGE SUR L'ARBRE DE DISTRIBUTION
#
009
MPN:
DCN 55165
NOIX
#
010
MPN:
CN 52479
PIN POUR DADA SUR L'ARBRE DE DISTRIBUTION
#
011
MPN:
103355350527

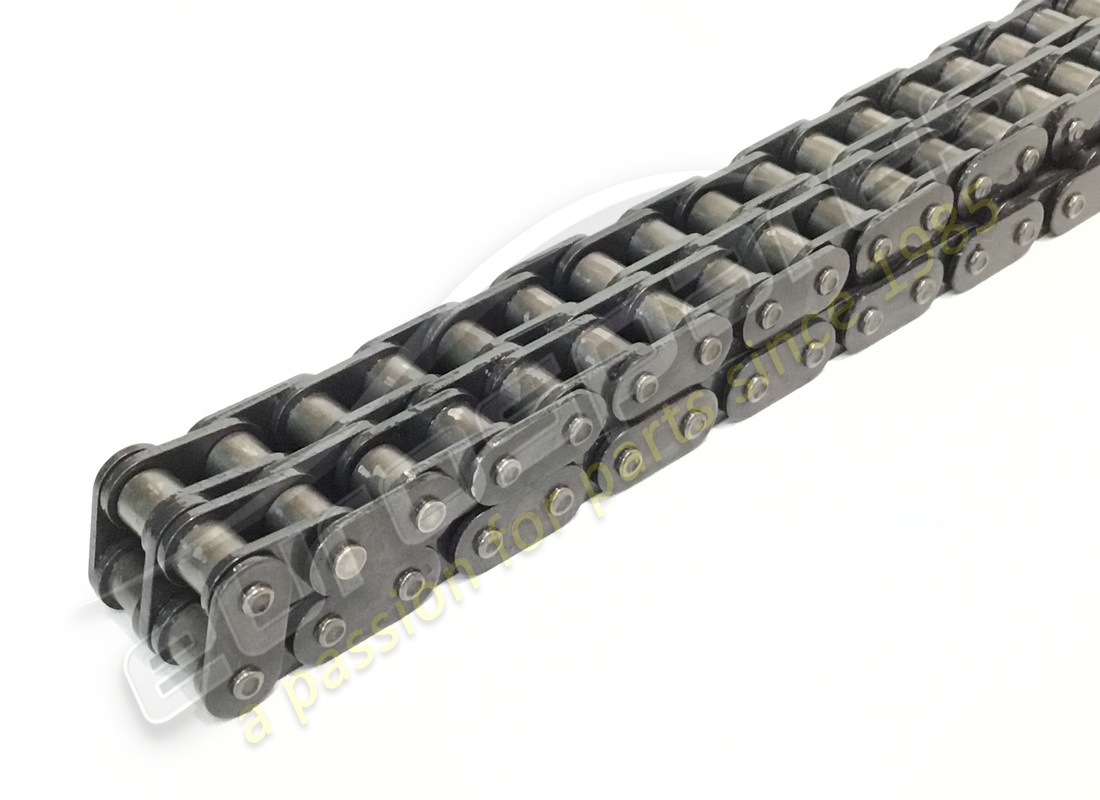

COMMANDE DE DISTRIBUTION À DOUBLE CHAÎNE DROITE
depuis
£328,58
depuis
£328,58
#
012
MPN:
ART. 43191
ANNEAU
#
013
MPN:
CSC 45315
ROULEMENT POUR PIED DE CARTER MOTEUR
#
015
MPN:
107/2 MD 59601
ENGRENAGE DE CHAÎNE DROIT SUR LA BASE
#
016
MPN:
103355450526
COMMANDE DE DISTRIBUTION À DOUBLE CHAÎNE GAUCHE
depuis
£295,00
depuis
£295,00
#
019
MPN:
SN 32478
ÉPINGLE
#
020
MPN:
107/2 MD 59602
ARBRE DE PIGNON POUR CHAINE DROITE
#
021
MPN:
107 MD 54742
DOUILLE POUR PIGNON TENDEUR DE CHAÎNE
#
022
MPN:
433034600
PIGNONE PAR TENDICATENA (20 DENTS)
(modèle 4, 9)
#
022
MPN:
MD 64410
Pignon tendeur de chaîne
#
023
MPN:
107/2 MD 64411
PIVOT
#
024
MPN:
Gom 49497
Gommino Ø 39X46X3 pour le support tendu
depuis
£8,58
depuis
£8,58
#
025
MPN:
GOM/45791
Gommino Ø 18X24X3 pour le support tendu
#
026
MPN:
101 /2 3742 49285
SOUTIEN
#
027
MPN:
101/2374049288
PIVOT
#
028
MPN:
101/2 3743 49286
Rondelle
#
029
MPN:
RN 49287
Rondelle
#
030
MPN:
RSN/33114
Rondelle
#
031
-
NOIX
#
031
MPN:
DN 64309
NOIX
#
032
MPN:
C114 MD 69086
Bicchierino commande valve
#
033
MPN:
107/3 MD 68722
PASTIQLIA DI REGOLAZIONE GIOCO VALVOLE
#
034
MPN:
101 - 3412 48008
CAPUCHON SUPÉRIEUR POUR RESSORTS DE SOUPAPE
depuis
£49,78
depuis
£49,78
#
035
MPN:
101 - 3414 48005
MOITIÉ DE RETENUE DU CAPUCHON DE RESSORT DE SOUPAPE SUPÉRIEURE
#
036
MPN:
101 3402 47982
PRINTEMPS
depuis
£65,24
depuis
£65,24
#
037
MPN:
101 3406 47983
PRINTEMPS
depuis
£42,92
depuis
£42,92
#
038
MPN:
103 1034 50531
Scodellino inférieur pour valve molle
#
039
MPN:
107/3 MD 71218

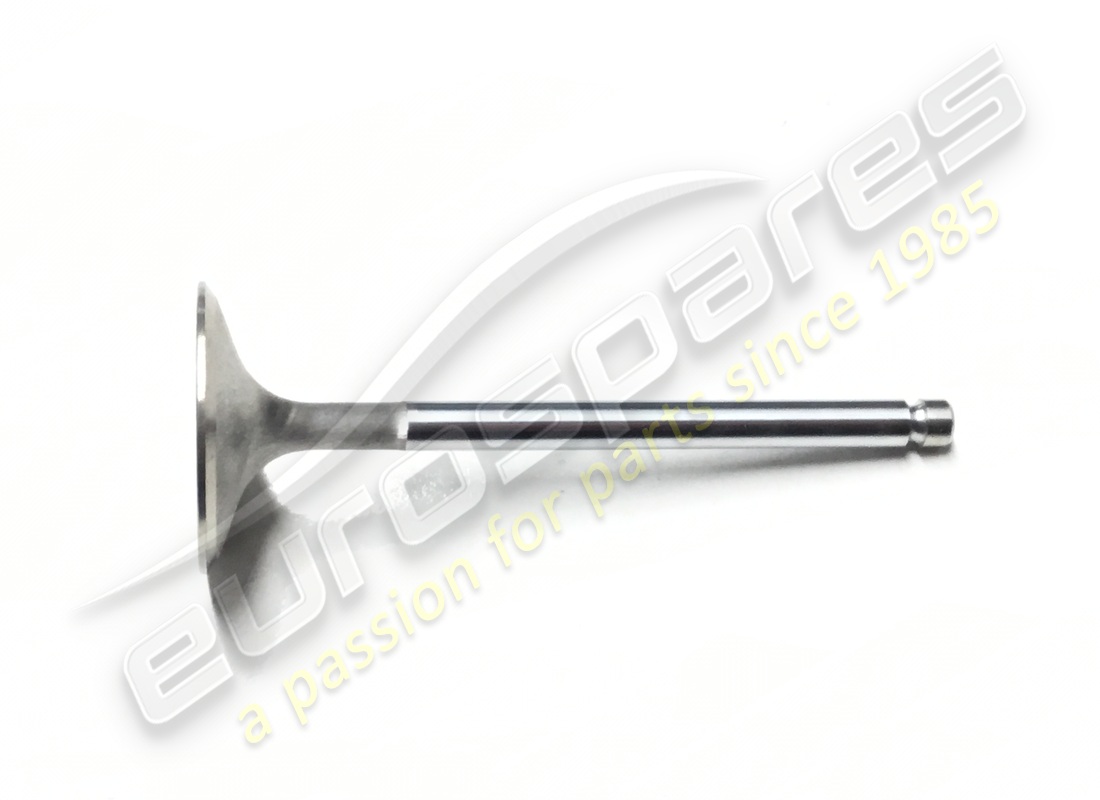

VALVOLA SCARICO
#
040
MPN:
107330253904
Aspiration valvola
depuis
£46,73
depuis
£46,73
#
041
MPN:
107 MD 58376
CAPUCHON DE TENDEUR AUTOMATIQUE ARRIÈRE
#
042
MPN:
107MD58377
Rondelle
#
043
MPN:
107 MD 58378
CORPS PORTE-CHAUSSURES TENDEUR AUTOMATIQUE
#
044
MPN:
PN 64825
GOUJON FILETÉ
Détails sans chiffres en bas du tableau illustratif
#
045
MPN:
RDI55990
Rondelle
Détails sans chiffres en bas du tableau illustratif
#
046
MPN:
DNT 54945
NOIX
Détails sans chiffres en bas du tableau illustratif
#
047
MPN:
107 MD 58379
PLAQUE ARRIÈRE TENDEUR AUTOMATIQUE
#
051
MPN:
107 MD 58380
CAPUCHONS DE RETENUE DE RESSORT TENDEUR
#
052
MPN:
107 MD 58381
PRINTEMPS
depuis
£6,00
depuis
£6,00
#
053
MPN:
107 MD 58382
PISTON DE RETENUE DE RESSORT DE TENDEUR AUTOMATIQUE
#
054
MPN:
107 MD 58383
GLISSIÈRE AVEC CAOUTCHOUC POUR TENDEUR AUTOMATIQUE
#
055
MPN:
103350950521
DISTANZIALE POSTERIORS PER INGRANAGGIO TRIPLO
#
056
MPN:
CSC43806
ROULEMENT À TRIPLE ENGRENAGES
depuis
£57,52
depuis
£57,52
#
057
MPN:
ART/47948
ANNEAU
depuis
£46,35
depuis
£46,35
#
058
MPN:
103350849782
BASE CENTRALE TRIPLE ENGRENAGES
depuis
£1 497,86
depuis
£1 497,86
#
059
MPN:
103355250525

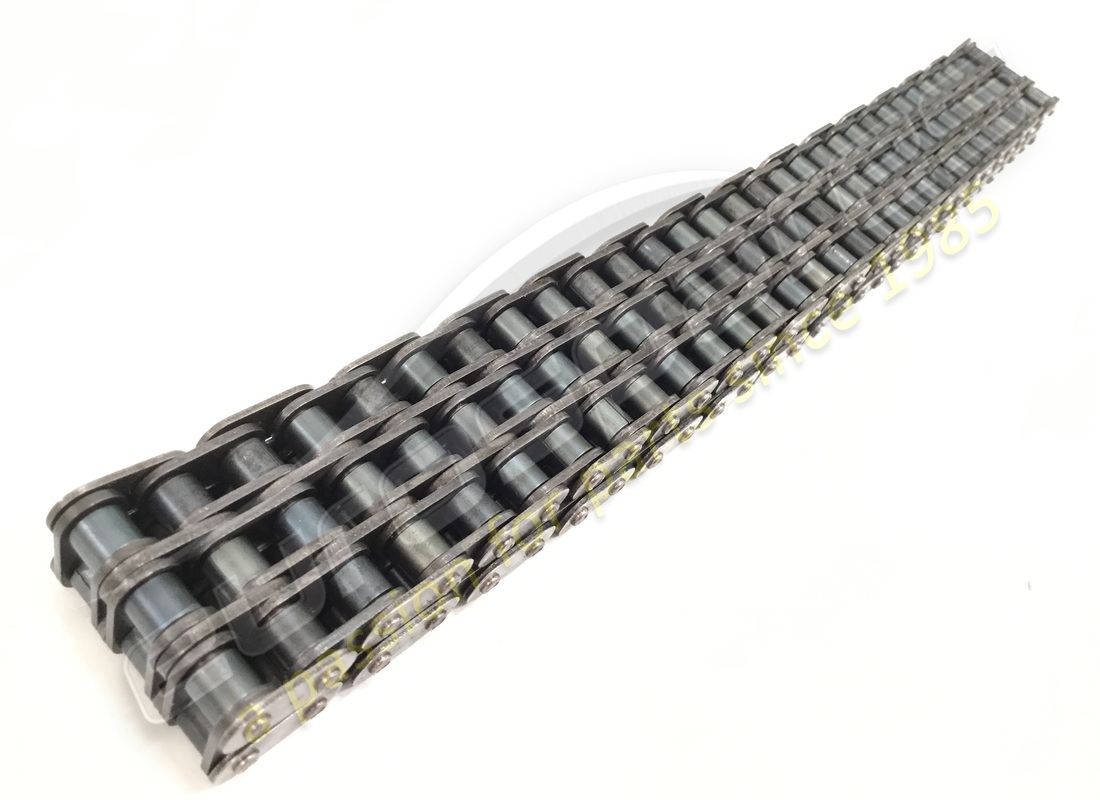

CHAÎNE DE COMMANDE DE DISTRIBUTION TRIPLE
depuis
£301,29
depuis
£301,29
#
060
MPN:
103350750522
ENTRETOISE AVANT POUR ENGRENAGE CENTRAL TRIPLE
#
061
MPN:
107 MD 55974
ARBRE POUR BASE CENTRALE TRIPLE ENGRENAGES
#
062
MPN:
107 MD 55975
PLAQUE DE VERROUILLAGE POUR ARBRE DE VITESSE TRIPLE
#
063
MPN:
Gom 57307
Caoutchouc Ø 14,2X2,2 pour arbre de transmission triple
