027 - pompe de direction hydraulique

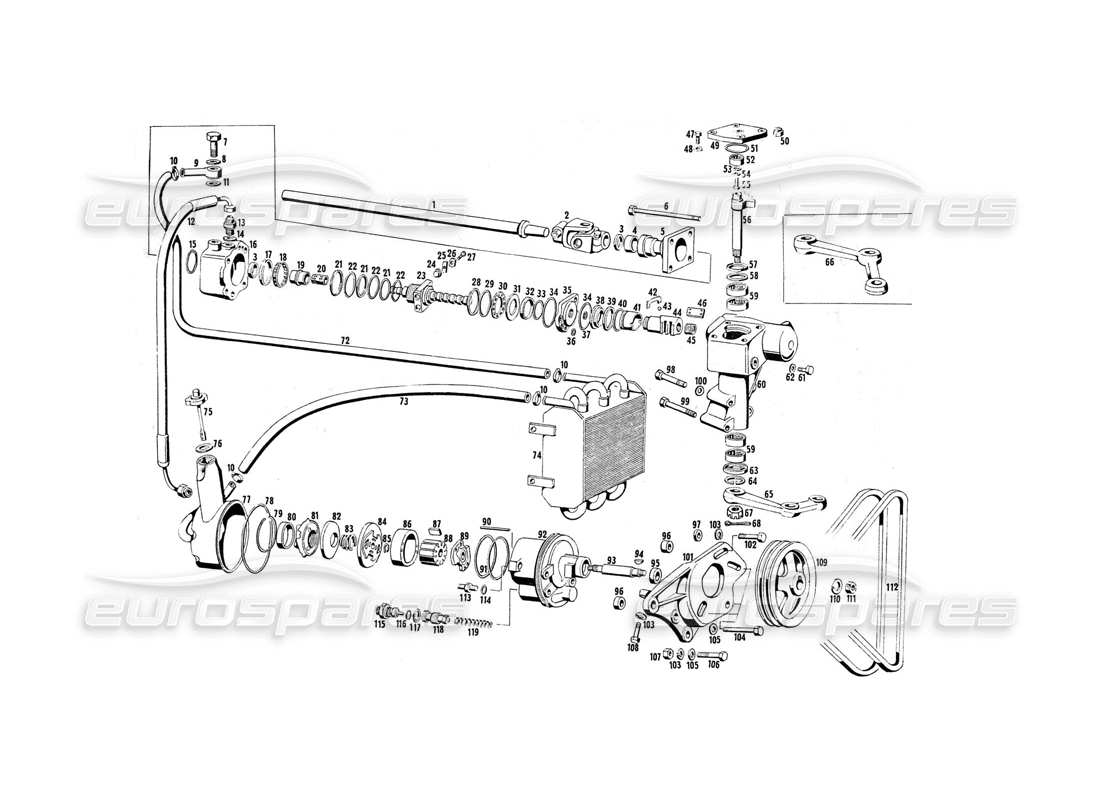

Maserati Indy 4.2 Hydraulic steering pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
115/A GI 69211
POMPE DE DIRECTION ASSISTÉE COMPLÈTE AVEC ÉCROU - Rondelle ET CLÉ
#
001
MPN:
115/A GI 72333
CORPO POMPE
#
002
MPN:
ART 72005
ANNEAU
#
003
MPN:
115/A GI 72055
COUVERTURE
#
004
MPN:
115/A GI 72056
PRINTEMPS
#
005
MPN:
GOM 72057
Joint spi de couvercle de pompe arrière en caoutchouc Ø 69,52 X 2,65
#
006
MPN:
LN 41745
Clé
#
007
MPN:
GRL 72184
Gabbia arullini Ø 17 X 25X 16
#
008
MPN:
ANT 72185
BAGUE D'ÉTANCHÉITÉ
#
009
MPN:
CSC 72026
Cuscinetto Ø 20X 42X12
#
010
MPN:
ART 72064
ANNEAU
#
011
MPN:
TN 72054
Bouchon conique Ø 14 X 1,5 pour le remplissage d'huile de la pompe
#
012
MPN:
115/A GI 69089
BRIDE DE RÉGLAGE DU TENDEUR DE COURROIE
#
013
MPN:
BNT. 47015
BOULON
#
014
MPN:
RDI55990
Rondelle
#
015
MPN:
RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
#
016
MPN:
BNT 67853
BOULON
#
017
MPN:
BNT 47017
BOULON
#
018
MPN:
DNT. 47031
ÉCROU 8 X 1.25
#
019
MPN:
115/A GI 69090
SOUTIEN
#
020
MPN:
115/A GI 69221
ENTRETOISE SOUS LA POULIE
#
021
MPN:
116 GI 71303
PULEGGIA TRAINO POMPA SERVOSTERZO (SINO ALLA VETTURA)
#
022
MPN:
RAT 53217
PULEGGIA TRAINO POMPA PER SERVOSTERZO (DALLA VETT.)
#
023
MPN:
DNT 72063
NOIX
#
024
MPN:
116 GI 71317
PUNTALINO TENDICINGHIA ALTERNATORE
#
025
MPN:
116 GI 71416
PIVOT
#
026
MPN:
CTR 71575
COURROIE DE REMORQUAGE POUR POMPE DE DIRECTION ASSISTÉE ET COMPRESSEUR DE CLIMATISEUR 13 X 8 X 995 (JUSQU'AU N. DE LA VOITURE)
#
027
MPN:
RTN 70663
SYNDICAT
#
028
MPN:
GN 44635
JOINT OU JOINT
#
029
MPN:
107GC57917
TUYAU D'ALIMENTATION D'HUILE DE LA POMPE À LA BOÎTE DE DIRECTION
#
030
MPN:
TN 72061
Tappo Ø 22 X 1,5 pour la régulation de la pression de l'huile
#
031
MPN:
GN 72062
JOINT OU JOINT
#
032
MPN:
115/A GI 72058
PRINTEMPS
#
033
MPN:
115/A GI 72059
SOUPAPE COMPLÈTE POUR LE RÉGLAGE DE LA PRESSION D'HUILE
#
034
MPN:
115/A GI 69212
RÉSERVOIR D'HUILE POUR POMPE DE DIRECTION ASSISTÉE COMPLÈTE
#
035
MPN:
GN 72073
JOINT OU JOINT
#
036
MPN:
115/A GI 72060
COUVERTURE
#
037
MPN:
DNT 72068
NOIX
#
038
MPN:
RTN 70713
SYNDICAT
#
039
MPN:
GN 67376
JOINT OU JOINT
#
040
MPN:
FRN 63331
Collier Ø 22 fixant le tuyau d'huile du réservoir à la pompe
#
041
MPN:
MN 71608
Manchon Ø 16 X 23 X 700 du réservoir à la pompe
#
042
MPN:
115/A GI 70927
PINCE DE FIXATION DU RÉSERVOIR D'HUILE
#
043
MPN:
PRN 61373
PROFIL EN CAOUTCHOUC ÉPONGE DE JOINT DE RÉSERVOIR D'HUILE 20 X 4 X 160
#
044
MPN:
VAT 67485
Vis autotaraudeuse Ø 4,2 X 6,35 fixant le réservoir d'huile au châssis
#
045
MPN:
RNT54507
Rondelle
#
046
MPN:
MN 52424
MANCHON Ø 12 X 18 X 1200 DU RÉSERVOIR AU RADIATEUR
#
047
MPN:
FRN 37824
FASCETTA MTOO 0 12 X20 PAR DETTO
#
048
MPN:
107/A BR 64546
LAMIERINO SOSTEGNO Tubi RADIATORE OLIO (DA ADATTARE IN OPERA)
#
049
MPN:
PFN 54410
ŒILLET
#
050
MPN:
BNT 72307
BOULON
#
051
MPN:
GRF 72314
Moltetta di fermo per vite Ø 6
#
052
MPN:
115/A GI 72297
CARTOUCHE DE FILTRE
#
053
MPN:
115/A GI 72322
COUVERTURE
#
054
MPN:
115/A GI 72323
PRINTEMPS
#
055
MPN:
115/A GI 72324
PIASTRA LATÉRALE (POST.)
#
056
MPN:
115/A GI 72327
ÉPINGLE
#
057
MPN:
115/A GI 72328
ROTORE COMPLETO (COMPOSTO DA 13 PEZZI COMPRESE LE 10 PALETTE)
#
058
MPN:
115/A GI 72329
Piastra latérale (fourmi.)
#
059
MPN:
GOM 72190
Gommino Ø 20,29 X 2,65
#
060
MPN:
ART 72306
ANNEAU
#
061
MPN:
115/A GI 72330
ARBRE DE ROTOR
#
062
MPN:
GRF 72313
Clip de retenue pour vis Ø 6
#
063
MPN:
GOM 72316
CAOUTCHOUC INTERMÉDIAIRE 0 66,35 X 2,62
#
064
MPN:
GOM 72319
Gommino Ø antérieur
#
065
MPN:
115/A GI 72331
BOBINE
