046 - Chauffage et climatisation

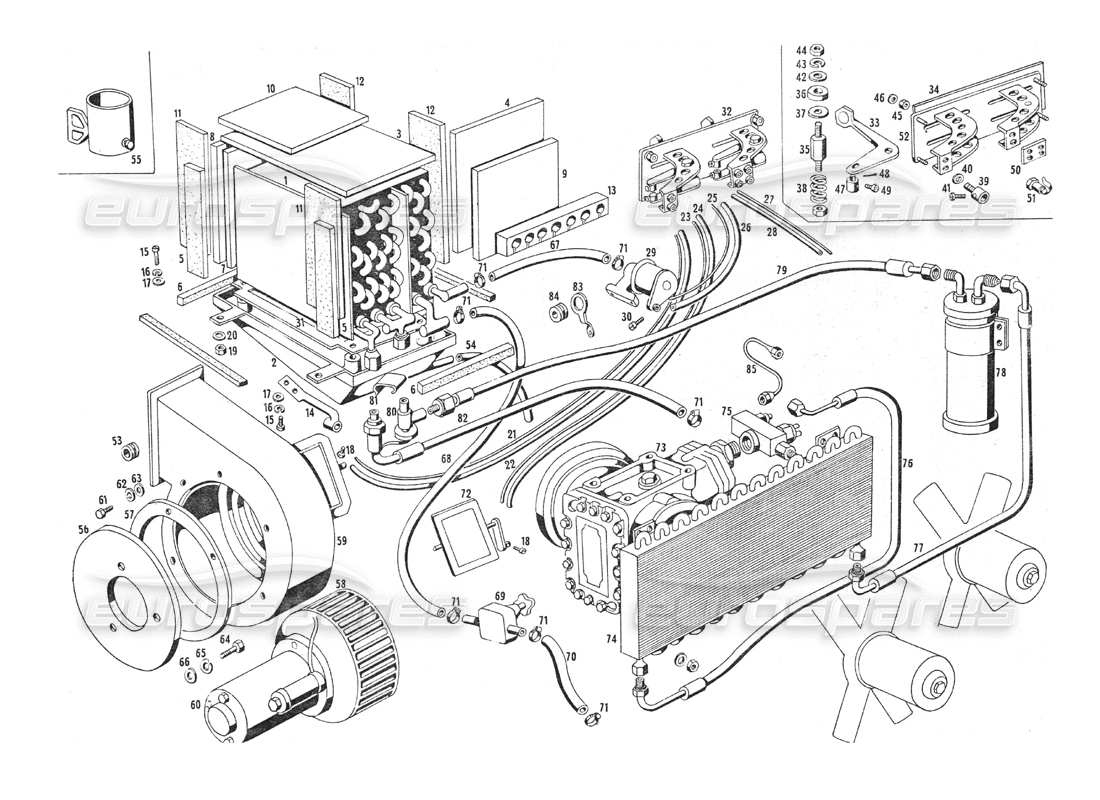

Maserati Indy 4.2 Heating and conditioning Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 116 BV 66252
RADIATEUR DOUBLE RANG ET ÉVAPORATEUR POUR ENTRAÎNEMENT À GAUCHE
depuis £1 614,26
depuis £1 614,26
# 001
MPN: 116 BV 68992
Radiateur et évaporateur à double rangée pour conduite à droite
# 002
MPN: 116 BV 66284
BOÎTE DE SUPPORT ÉVAPORATEUR ENTRAÎNEMENT À GAUCHE
# 002
MPN: 116 BV 68993
BOÎTIER SUPPORT ÉVAPORATEUR ENTRAÎNEMENT DROIT
# 003
MPN: 116 CT 65791
CLOISON SUPÉRIEURE ANTI-CONDENSATION À COLLER SUR LE COUVERCLE
# 004
MPN: 116 CT 66439
FACE AVANT ANTI-CONDENSATION À COLLER SUR LE COUVERCLE
# 005
MPN: 116 CT 66441
JOINT EN CAOUTCHOUC
# 006
MPN: PRN 59041
PROFIL POUR COUVERCLE DE CONDENSATION JOINT ARRIÈRE ET AVANT I = 161 MM.
# 006
MPN: PRN 59041
Profil pour joint de couvercle de condensation de la partie latérale I = 286 mm.
# 007
MPN: 116 CT 66440
CÔTÉ ARRIÈRE ANTICONDENSATION À COLLER À LA CENTINA
# 008
MPN: 116 CT 66482
PLAQUE ISOLANTE (ARMAFLEX) CÔTÉ BOÎTIER ÉVAPORATEUR
# 009
MPN: 116 CT 66481
PLAQUE ISOLANTE (ARMAFLEX) CÔTÉ SORTIE Tubi ÉVAPORATEUR
# 010
MPN: 116 CT 66480
PLAQUE ISOLANTE (ARMAFLEX) SUR LE COUVERCLE DU BOÎTIER DE L'ÉVAPORATEUR
# 011
MPN: PRN 67951
Profil en caoutchouc spongieux 3 X 35 X 175 collé sur l'évaporateur côté droit
# 012
MPN: 116 CT 66442
Spallatura anticondensa sulla scatola évaporatore lato uscita aria
# 013
MPN: 116 BV 68365
BOUCHON D'ÉTANCHÉITÉ À L'AIR ENTRE L'ÉVAPORATEUR ET LE CÔTÉ GAUCHE DE L'ENTRAÎNEMENT
# 013
MPN: 116 BV 68994
BOUCHON D'ÉTANCHÉITÉ À L'AIR ENTRE L'ÉVAPORATEUR ET LE CÔTÉ DROIT DE L'ENTRAÎNEMENT
# 014
MPN: 116 BV 67152
BUTÉE DE GAINE PAPILLON DE CIRCULATION
# 015
MPN: VNT 62583
VIS
# 016
MPN: RSN 3 2 4 9 7
Rondelle
# 017
MPN: RNT 52530
Rondelle
# 018
MPN: VNT 32689
VIS
# 019
MPN: DST 61417
NOIX
# 020
MPN: RNT 47074
Rondelle
# 021
MPN: FGN 57260
CÂBLE DE COMMANDE D'ACCÉLÉRATEUR DE CIRCULATION I = 115 CM
# 022
MPN: GFN 57259
GAINE POUR DIT I = 97 CM
# 023
MPN: FGN 57260
CAVO EPR FARFALLA SULLA TRAVE FOURMI. DESTRA I = 125 CM
# 024
MPN: GFN 57259
GAINE POUR DIT I = 105 CM
# 025
MPN: FGN 57260
CÂBLE DE COMMANDE DE VANNE DE CIRCULATION D'EAU CM. 80
# 026
MPN: GFN 57259
Guaina per detto I = cm. 65
# 027
MPN: FGN 57260
CAVO COMANDO DÉMARREUR I = CM. 75
# 028
MPN: GFN 57259
GAINE POUR DIT CM. 57
# 029
MPN: 107/03 MT 7167
Vanne de régulation d'eau chaude
# 030
MPN: BNT 50309
BUILONE Ø 5 X 0,8 X 8 PAR DETTO
# 031
MPN: 116 BV 67952
LAMIERA TENUTA ARIA FRA EVAPORATER E SCATOLA (GUIDA SINISTRA)
# 031
MPN: 116 BV 68996
Lamiera tenuta aria fra evaporatore e scatola (guida destra)
# 032
MPN: 116 BV 67823
Gruppo completo comando riscaldamento démarreur
# 033
MPN: 107 BV 56401
LAVE COMANDO RISCALDAMENTO DÉMARREUR
# 034
MPN: 116 BV 68222
FEUILLE DE PLEXIGLAS POUR FINITION DE GROUPE
# 035
MPN: 107 BV 55637
ALBERINO PRE GRUPPO COMANDO RISCALDAMENTO
# 036
MPN: 107 - BV 55687
ANNEAU
# 037
MPN: 101 - 20411 48810
ANNEAU
# 038
MPN: 101 20417 48818
PRINTEMPS
# 039
MPN: NPL 48847
Niples sur le personnel
# 040
MPN: RNT 6701,1
Rondelle
# 041
MPN: VNT 32689
VIS
# 042
MPN: RN54593
Rondelle
# 043
MPN: RSN/32690
Rondelle
# 044
MPN: DNT 47047
NOIX
# 045
MPN: DNT/62557
NOIX
# 046
MPN: RN33895
Rondelle
# 047
MPN: NPL 55688
NAPLES SULFA FARFALLA E SUITE LEVE COMANDO
# 048
MPN: CN 64833
COPIGILA 1,5 X 10 SULLE LEVE E SULFA FARFALLA RICIRCOLAZIONE
# 049
MPN: VN 57637
VIS
# 050
MPN: 107 BV 56980
PLASTRINO FISSAGGIO INTERRUTTORE DEMARREUR
# 051
MPN: 107BL56933
INTERRUPTEUR DEMARREUR
# 052
MPN: 116 BV 67824
Plaque complète de supports pour leviers chauffants
# 053
MPN: PFN 45173
ŒILLET
# 054
MPN: MN 54688
TUYAU EN CAOUTCHOUC. VIDANGE D'EAU DE L'ÉVAPORATEUR CONDENSEUR Ø 14 X 20 X 500
depuis £84,78
depuis £84,78
# 055
MPN: 107/A BV 68558
DISCO FISSAGGIO MOTORINO PER LMPIANTO VENT. CONDLZIONATEUR
# 055
MPN: 116 BV 67798
PAPILLON SUR LES PIEDS DU PILOTE ET DU PASSAGER
# 057
MPN: 107/A BV 61983
BAGUE D'ÉTANCHÉITÉ
# 058
MPN: 107/A BV 61401
Turbine pour système de chauffage et de climatisation avec conduite à gauche
# 058
MPN: 116 BV 71284
ROUE POUR SYSTÈME DE CHAUFFAGE ET CLIMATISATION, ENTRAÎNEMENT À DROITE
# 059
MPN: 107/A BV 60906
ENSEMBLE DE SOUDAGE D'ÉCROU D'ENTRAÎNEMENT GAUCHE
# 059
MPN: 116 BV 71328
ASSEMBLAGE DE SOUDURE D'ÉCROU DE GUIDAGE DROIT
# 060
MPN: 116 BL 68283
Moteur de ventilateur à turbine
# 061
MPN: BNT 61985
BOULON
# 063
MPN: RNT54507
Rondelle
# 064
MPN: BMT 34770
BOULON
# 065
MPN: RSM 32497
Rondelle
# 066
MPN: RMT 52530
Rondelle
# 067
MPN: 116 BV 67054
Conduite d'eau de la vanne à l'évaporateur, conduite à gauche
# 067
MPN: 116 BV 68999
Conduite d'eau de la vanne à l'évaporateur, conduite à droite
# 068
MPN: 116 BV 67055
Tuyau de retour d'eau de l'évaporateur, vanne manuelle GS
# 068
MPN: MM 48324
Manchon de retour d'eau des guides droits de l'évaporateur
# 069
MPN: 101/2 20370 50336
Valvola regolatrice acqua riscaldamento (comandata a mano)
Remplacement
Remplacement
# 070
MPN: MM 54688
Manchette Ø 14 X 20 X 130 retour eau de chauffage du radiateur
# 071
MPN: FRM 37825
FASCETTA MTO PER DETTO
# 072
MPN: 116 CT 68102
FAISCEAU PAPILLON AVANT DROIT
# 073
MPN: 107/9 BR 67720
Compresseur de climatisation
# 074
MPN: 107/A BR 66003
CONDENSEUR
# 074
MPN: 116 BR 67858
CONDENSEUR
# 075
MPN: 107/A BR 66180
VALVOLA ISOBARICA (INTERCAMBIABILE CON LA 71719)
# 075
MPN: 115/A BR 71719
VALVE ISOBARIQUE (INTERCHANGEABLE AVEC IS 66180 POUR TOUTES LES VOITURES SAUF POUR LES ÉTATS-UNIS AVEC GI)
# 076
MPN: 116 BR 67935
TUYAU SOUPLE
# 077
MPN: 116 BR 67475
TUYAU SOUPLE
# 078
MPN: 116 BR 67037
RÉSERVOIR DE FILTRE
# 079
MPN: 116 BR 67478
TUYAU SOUPLE
# 079
MPN: 116 BR 69003
TUYAU SOUPLE
# 080
MPN: 107/A BR 61311
VALVOLA D'ESPANSIONE
# 081
MPN: 107/A BR 62301
BANDE POUR DIRE
# 082
MPN: 116 BR 67040
TUYAU SOUPLE
# 082
MPN: 116 BR 69004
TUYAU SOUPLE
# 083
MPN: 107/A BR 64548
PLAQUE DE SUPPORT TUYAU DE L'ÉVAPORATEUR AU COMPRESSEUR
# 084
MPN: PFN 55212
ŒILLET
# 085
MPN: 107/A BR 66842
LUBO COLLEGAMENTO VALVOLA ISOBARICA COMPRESSEUR
