024 - Système de freinage

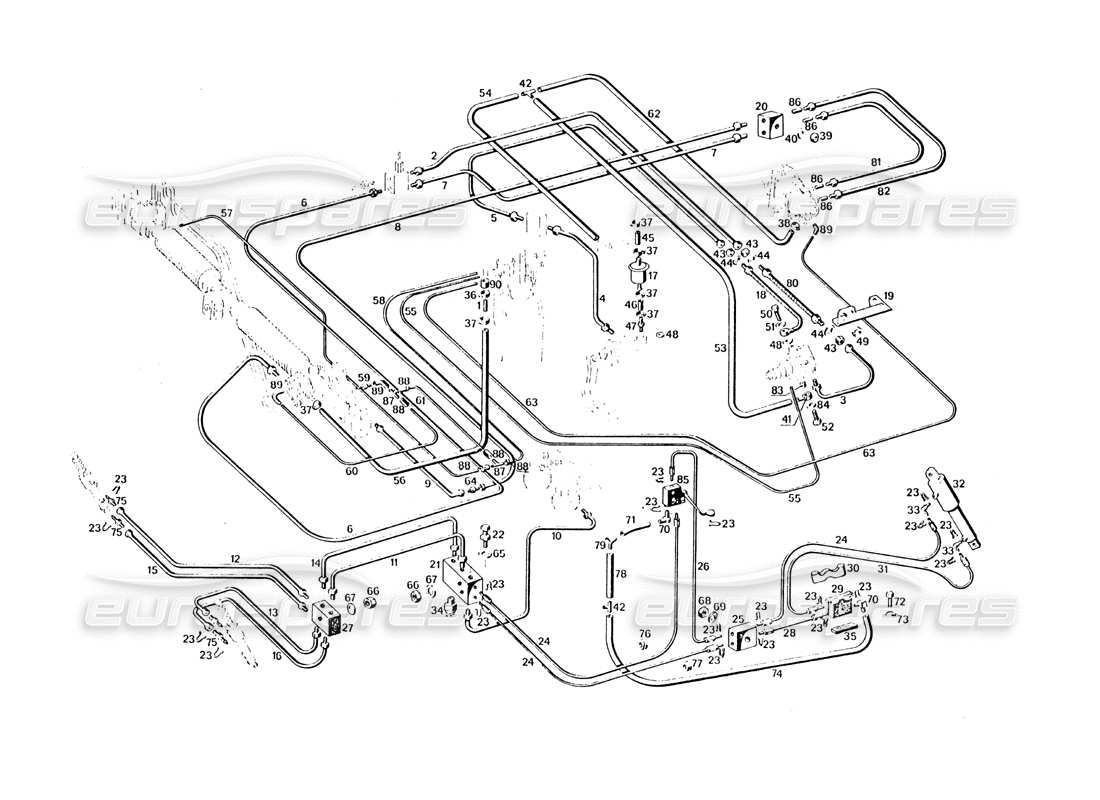

Maserati Khamsin Braking system Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 120 Fl 81880
TUYAU POUR MANCHON DE VIDANGE D'HUILE DE DIRECTION ASSISTEE AU RÉSERVOIR
# 002
MPN: 120 FC 82151
TUYAU DE COLONNE DU RACCORD À CINQ VOIES AU TUYAU DE POMPE D'EMBRAYAGE SECONDAIRE
# 003
MPN: 120 FC 82942
TUYAU BUNDY DU TUYAU À LA POMPE D'EMBRAYAGE SECONDAIRE
# 004
MPN: 120 FC 82153
TUYAU BUNDY DE LA POMPE D'EMBRAYAGE PRIMAIRE AU RACCORD À SIX VOIES
# 005
MPN: 122 FC 76025
TUYAU DE COLONNE DU RACCORD À SIX VOIES AU TUYAU DE POMPE D'EMBRAYAGE SECONDAIRE
# 006
MPN: 120 FC 82154
TUBO BUNDY DAL RACORDO CINQUE VIE ALLA SCATOLA SERVOSTERZO
# 007
MPN: 120 FC 82155
TUYAU BUNDY DU RACCORD À CINQ VOIES AU RACCORD À DEUX VOIES POUR RÉGULATEUR DE DURCISSEMENT DE DIRECTION
# 008
MPN: 120 FC 82158
TUYAU BUNDY DU RACCORD À DEUX VOIES AU RACCORD VOLANT POUR DURCISSEMENT STEZO
# 009
MPN: 120 FC 82159
TUYAU BUNDY DU RACCORD DE VOLANT À LA DIRECTION ASSISTÉE POUR DURCISSEMENT
# 010
MPN: 116 B FC 79767
Tuyau flexible reliant l'accumulateur de frein arrière au raccord d'alimentation des services auxiliaires
# 011
MPN: 120 FC 82159
TUYAU DE COLLECTION DU RACCORD DE SERVICE AUX PHARES DOUBLE À TROIS VOIES CÔTÉ TIGE
# 012
MPN: 116 B FC 79767
TUBO BUNDY DAL RACCORDO SERVIZI FARI AL CILLINDRO LARO DESTRO LATO STELO
# 013
MPN: 107/A FC 6?926
TUBO BUNDY DAL RACCORDO SERVIZI FARI AL CILLINDRO LARO SINISTRO LATO STELO
# 014
MPN: 120 FC 82162
TUYAU DE BUNDY DU RACCORD DE SERVICE AUX FEUX D'ORIFICE À DOUBLE PISTON À TROIS VOIES
# 015
MPN: 120 FC 82163
TUYAU DE PASSAGE DES PHARES DOUBLE À TROIS VOIES AU CYLINDRE DE PHARE CÔTÉ PISTON DROIT
# 016
MPN: 121 FC 82164
TUYAU DE PASSAGE DES PHARES DOUBLE À TROIS VOIES AU CYLINDRE DE PHARE CÔTÉ PISTON GAUCHE
# 017
MPN: 120 FI 82133
RÉSERVOIR MODIFIÉ POUR RÉCUPÉRATION D'HUILE DE CIRCUIT D'EMBRAYAGE
# 018
MPN: 120 FI 73127
TUYAU SOUPLE
# 019
MPN: 120 FI 82939
SUPPORT SUR LA BOITE DE VITESSES POUR TUYAU DE POMPE D'EMBRAYAGE SECONDAIRE
# 020
MPN: 120 FI 82120
CONNEXION DOUBLE À DEUX VOIES POUR JONCTION Tubi CONNEXION DU RÉGULATEUR DE DURCISSEMENT DE DIRECTION
# 021
MPN: 120 FI 79002
SYNDICAT
# 022
MPN: 117 FI 74731
AIGUILLE COMPLÈTE POUR TARAUDER SUR LA CONNEXION D'ALIMENTATION DE SERVICE
# 023
MPN: 117 FI 73325
FOURCHETTE
# 024
MPN: 111 FI 73864
TUYAU SOUPLE
# 024
MPN: 117 FI 73861
TUYAU SOUPLE
# 024
MPN: 117 FI 73864
TUYAU SOUPLE
# 025
MPN: 120 FI 80558
SYNDICAT
# 026
MPN: 117 FI 78348
TUYAU FLCSSINLLE DU RACCORD QUATRE VOIES AU DISTRIBUTEUR DE REHAUSSE DE PHARE
# 027
MPN: 117 FI 74647
DOUBLE CONNEXION À TROIS VOIES POUR Tubi LIVRAISON DE LEVAGE DE PHARE
# 028
MPN: 117 F1 73863
TUYAU SOUPLE
# 029
MPN: 120 FI 81492
DISTRIBUTEUR DE COMMANDE DE FAUTEUIL PILOTE
# 029
MPN: 120 FI 82265
DISTRIBUTEUR DE COMMANDE DE FAUTEUIL PILOTE COMPLET AVEC CASQUE
# 030
MPN: 120 FI 82664
CAPUCHON POUR LEVIER DE DISTRIBUTEUR DE COMMANDE DE FAUTEUIL
# 031
MPN: 120 Fl 8???8
Tuyau flexible du distributeur de commande du fauteuil
# 032
MPN: 117 FI 71792
VÉRIN ÉLECTRIQUE POUR LEVAGE DU FAUTEUIL PILOTE
# 033
MPN: 120 FI 82077
SYNDICAT
# 034
MPN: 117 FI 73000
INTERRUPTEUR HYDRAULIQUE POUR FEUX DE POSITION
# 035
MPN: 120 FI 84127
ENTRETOISE POUR DISTRIBUTEUR DE LEVAGE DE PHARE
# 036
MPN: 120 FRN 37824
Fascetta Ø 13 ÷ 10 per tubo scarico servosterzo sul serbatoio
# 037
MPN: 120 08934
Fascetta Ø 13 ÷ 15 pour manicota serbatoio frizione tre vie e servosterzo
# 038
MPN: 120 FRN 79383
Fascetta Ø 12 sur le régulateur stéréo
# 040
MPN: RNT 6701,1
Rondelle
# 041
MPN: 120 RON 73280
SYNDICAT
# 042
MPN: 120 RMN 75012
SYNDICAT
# 043
MPN: 120 DNT 46448
NOIX
# 044
MPN: 120 RDI 48237
Rondelle
# 045
MPN: 120 MN 60008
MANCHON Ø 8 X 15 X 50 DES TROIS VOIES AU RÉSERVOIR D'HUILE D'EMBRAYAGE
# 046
MPN: 120 MN 60008
MANCHON Ø 8 X 15 X 35 DU RÉSERVOIR D'HUILE À LA POMPE D'EMBRAYAGE PRIMAIRE
# 047
MPN: 120 RMN 82097
SYNDICAT
# 048
MPN: 120 GN 67834
JOINT OU JOINT
# 049
MPN: 120 PFN 60329
ŒILLET
# 050
MPN: 120 VRN 77827
VIS
# 051
MPN: 120 CN 37911
JOINT OU JOINT
# 052
MPN: 120 VRN 80321
VIS
# 053
MPN: 120 MN 73374
MANCHON Ø 5 X 12 X 300 VIDANGE D'HUILE DE LA POMPE D'EMBRAYAGE SECONDAIRE
# 054
MPN: 120 MN 73374
Douille Ø 5 x 12 x 700 vidange huile de l'embrayage trois voies vers le réservoir trois voies
# 055
MPN: TPN 81875
TUYAU PLASTIQUE Ø 2 X 4 X 1400 POUR FUITES D'HUILE DE LA POMPE D'EMBRAYAGE SECONDAIRE AU RÉSERVOIR D'HUILE
# 056
MPN: 120 MN 60008
Ø manchon 8 x 15 x 900 vidange d'huile de direction assistée vers réservoir
# 057
MPN: 120 TPN 81875
TUYAU PLASTIQUE Ø 2 X 4 X 1050 POUR FUITES D'HUILE DE BOÎTE DE DIRECTION À TROIS VOIES
# 058
MPN: 120 TPN 81573
Tuyau plastique Ø 2 X 4 X 550 évacuant les fuites du trois voies vers le réservoir
# 059
MPN: 120 RMN 81871
SYNDICAT
# 060
MPN: 120 TPN 81875
TUYAU PLASTIQUE Ø 2 X 4 X 200 POUR FUITE D'HUILE DE DIRECTION CONTRÔLE À TROIS VOIES DURCISSEMENT
# 061
MPN: 120 TPN 81875
TUYAU PLASTIQUE Ø 2 X 4 X 180 POUR FUITES D'HUILE DU TROIS VOIES DE DURCISSEMENT JUSQU'AU TROIS VOIES DE DIRECTION
# 062
MPN: 120 MN 73374
MANCHON Ø 5 X 12 X 1600 VIDANGE D'HUILE RÉGULATEUR DE DIRECTION À TROIS VOIES EMBRAYAGE
# 063
MPN: 120 TPN 81875
Tube en plastique Ø 2 x 4 x 2700 pour les fuites d'huile du régulateur vers le réservoir d'huile
# 064
MPN: 120 VRN 55285
VIS
# 065
MPN: 120 GN 67834
JOINT OU JOINT
# 066
MPN: 120 DNT 47080
NOIX
# 067
MPN: 120 RAT 47078
Rondelle
# 068
MPN: 120 DNT 47046
NOIX
# 069
MPN: 120 RAl 45678
Rondelle
# 070
MPN: 120 RMN 73382
SYNDICAT
# 071
MPN: 120 MN 73374
MANCHON Ø 5 X 12 X 250 VIDANGE D'HUILE DE LA COMMANDE DE PHARE À TROIS VOIES
# 072
MPN: 120 BNT 74727
BOULON
# 073
MPN: 120 RAT 71308
Rondelle
# 074
MPN: 120 MN 73374
MANCHON Ø 5 X 12 X 1000 POUR VIDANGE DE L'HUILE DU DISTRIBUTEUR DE FAUTEUIL VERS LE CHEMIN 3
# 075
MPN: 120 VRN 72227
VIS
# 076
MPN: 120 PFN 52230
ŒILLET
# 077
MPN: 120 PFN 45157
Passaiflo Ø 8 X 12 pour tuyau d'alimentation flexible fari e poltrona
# 078
MPN: 120 MN 73374
MANCHON Ø 5 X 12 X 40 DES PHARES À TROIS VOIES AU FAUTEUIL À TROIS VOIES
# 079
MPN: 120 RMN 73842
SYNDICAT
# 080
MPN: 120 FI 79697
TUYAU SOUPLE
# 081
MPN: 120 FC 82156
Tuyau Bundy du raccord à deux voies au régulateur de durcissement de la direction
# 082
MPN: 120 FC 82157
TUYAU BUNDY DU RÉGULATEUR DE DURCISSEMENT DE DIRECTION AU RACCORD À DEUX VOIES
# 083
MPN: 120 FI 80228
DOUILLE D'ÉTANCHÉITÉ POUR RACCORD DE VIDANGE D'HUILE DE POMPE D'EMBRAYAGE SECONDAIRE
# 084
MPN: 120 GN 79743
JOINT OU JOINT
# 085
MPN: 117 FI 75293
DISTRIBUTEUR COMPLET DE COMMANDE DE REHAUSSE DE PHARE
# 086
MPN: ZD 9188 900 U
JOINT OU JOINT
# 087
MPN: 5.416.495
SYNDICAT
# 088
MPN: 5.416.901
Manchon droit pour Tubi fuites d'huile de direction à trois voies
# 089
MPN: 5.403.325
MANCHON COUDE POUR Tubi COLLECTE DES FUITES D'HUILE DE DIRECTION
# 090
MPN: ZC.9620-807 U
Collier Ø 15 pour tuyau de vidange de direction assistée sur réservoir
